带波纹护套可偏移传动球形万向节结构

在各类需要轴线存在夹角、存在相对偏移的两轴间传递旋转扭矩的工况中，球形万向节是应用占比极高的传动连接件，不同于十字轴式万向节存在的传动不等速性、小夹角下附加载荷偏大的问题，这类球铰结构的万向节能在两轴存在较大角向偏移、甚至轴向存在小幅窜动的场景下保持稳定的扭矩输出，常见于中小型专用设备的操纵机构、轻工机械的进给传动链路、小型农机的转向传动单元，以及部分需要在振动工况下保持动力连接的设备传动端。

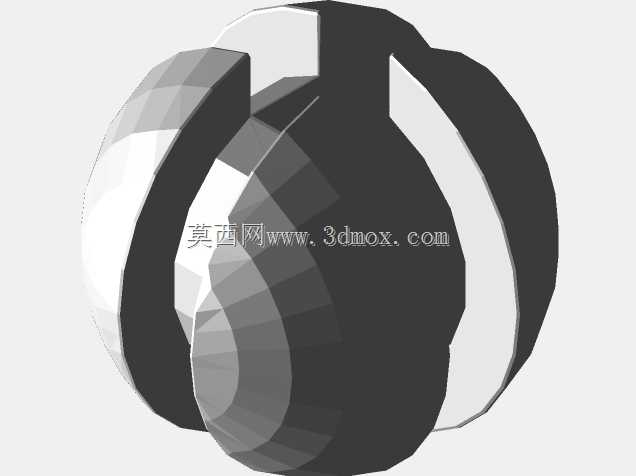

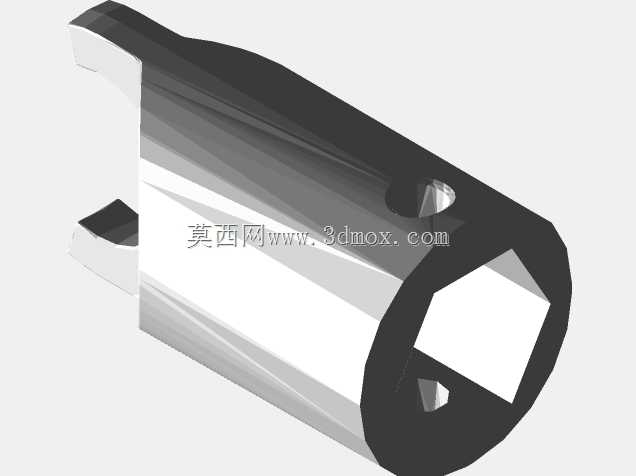

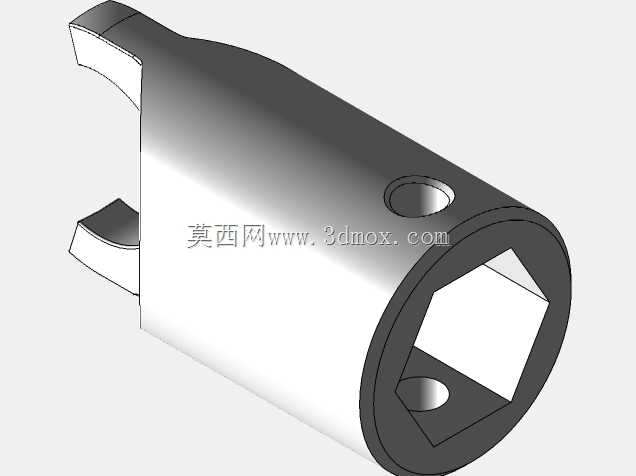

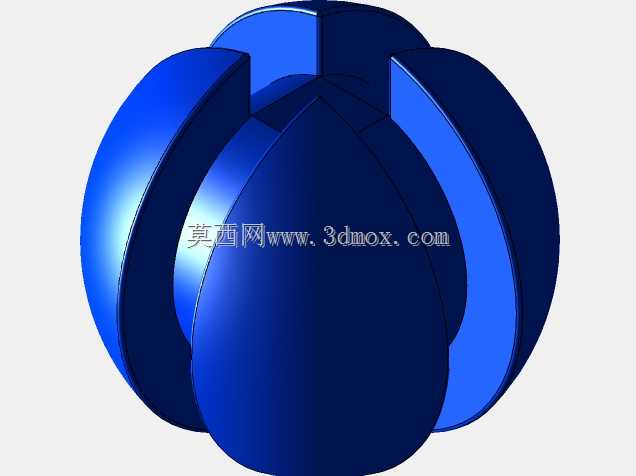

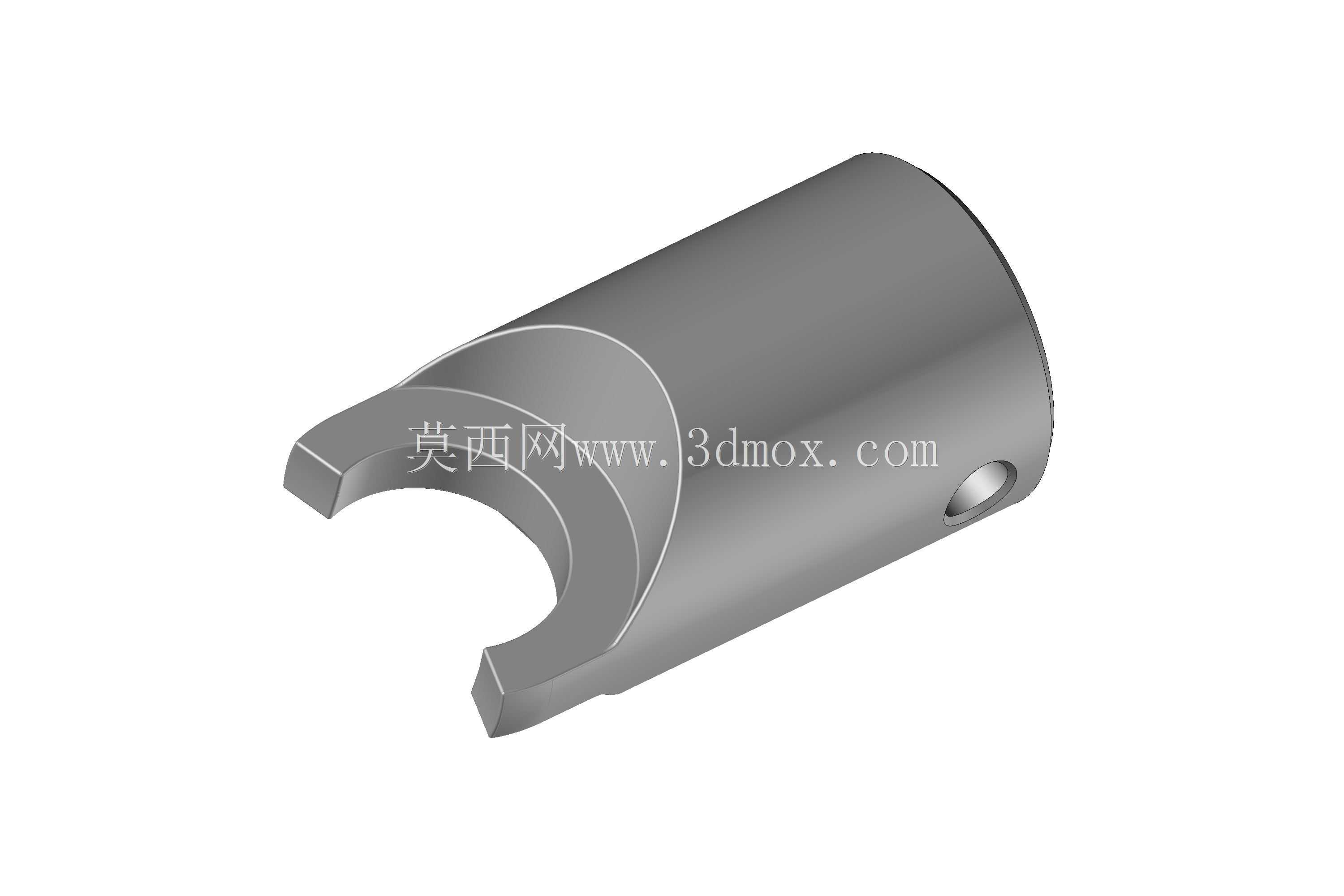

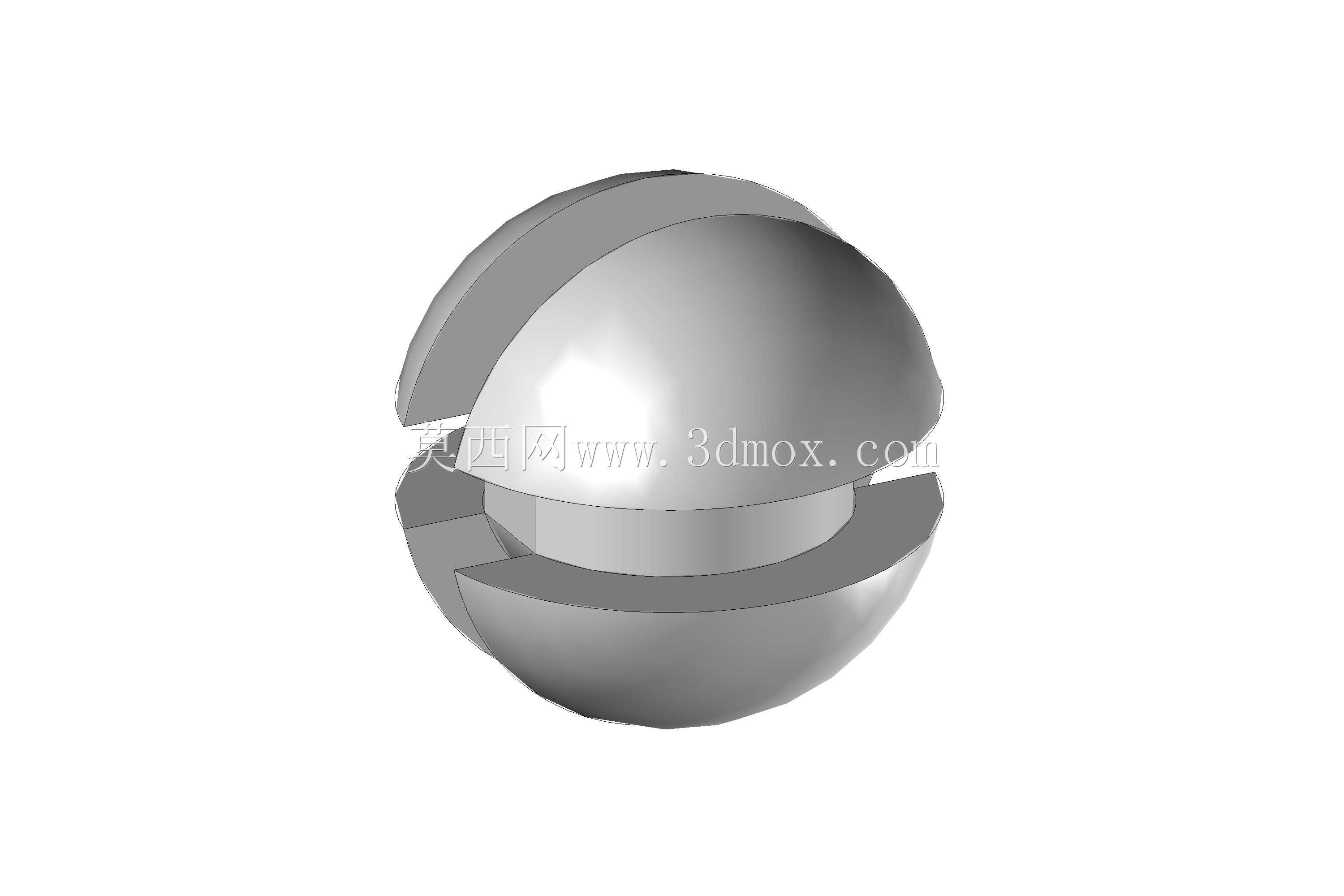

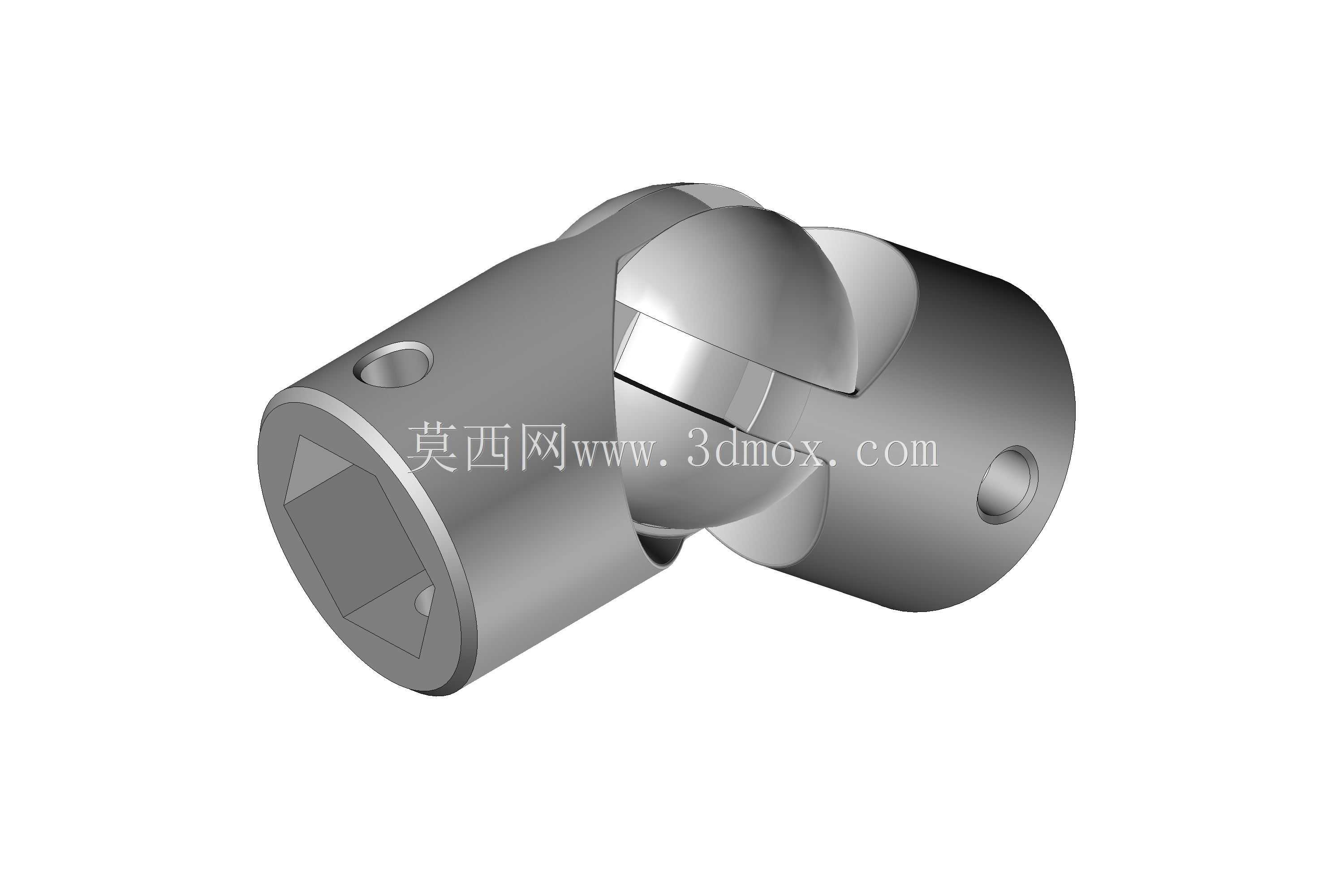

从结构设计逻辑来看，这个球形万向节采用中间球体作为核心传力构件，两端的轴套分别包裹球体的对应半球区域，轴套与球体的配合面做了贴合度优化，保证角向摆动过程中接触面始终保持足够的传力接触面积，避免局部应力集中导致的接触面压溃磨损。两端轴套的内孔分别做了适配不同输入输出轴的结构，一端为带径向销孔的光孔结构，用于穿装圆柱销实现与输入轴的周向固定，能传递中等大小的扭矩且拆装便捷；另一端为内四方孔结构，可直接与对应方头的输出轴配合，无需额外的键连接或销固定，装配效率更高，适合需要频繁拆装调整的传动工位。

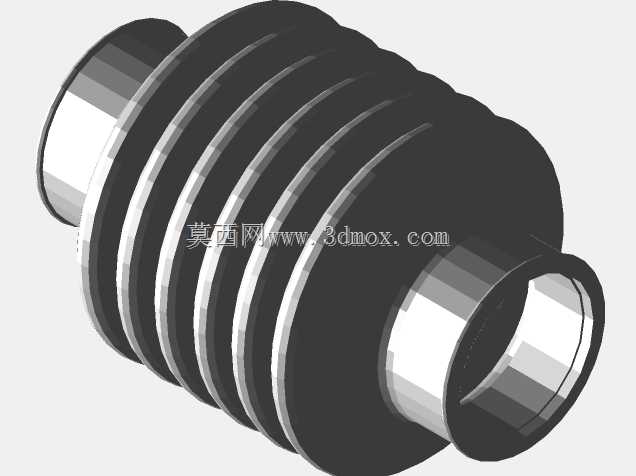

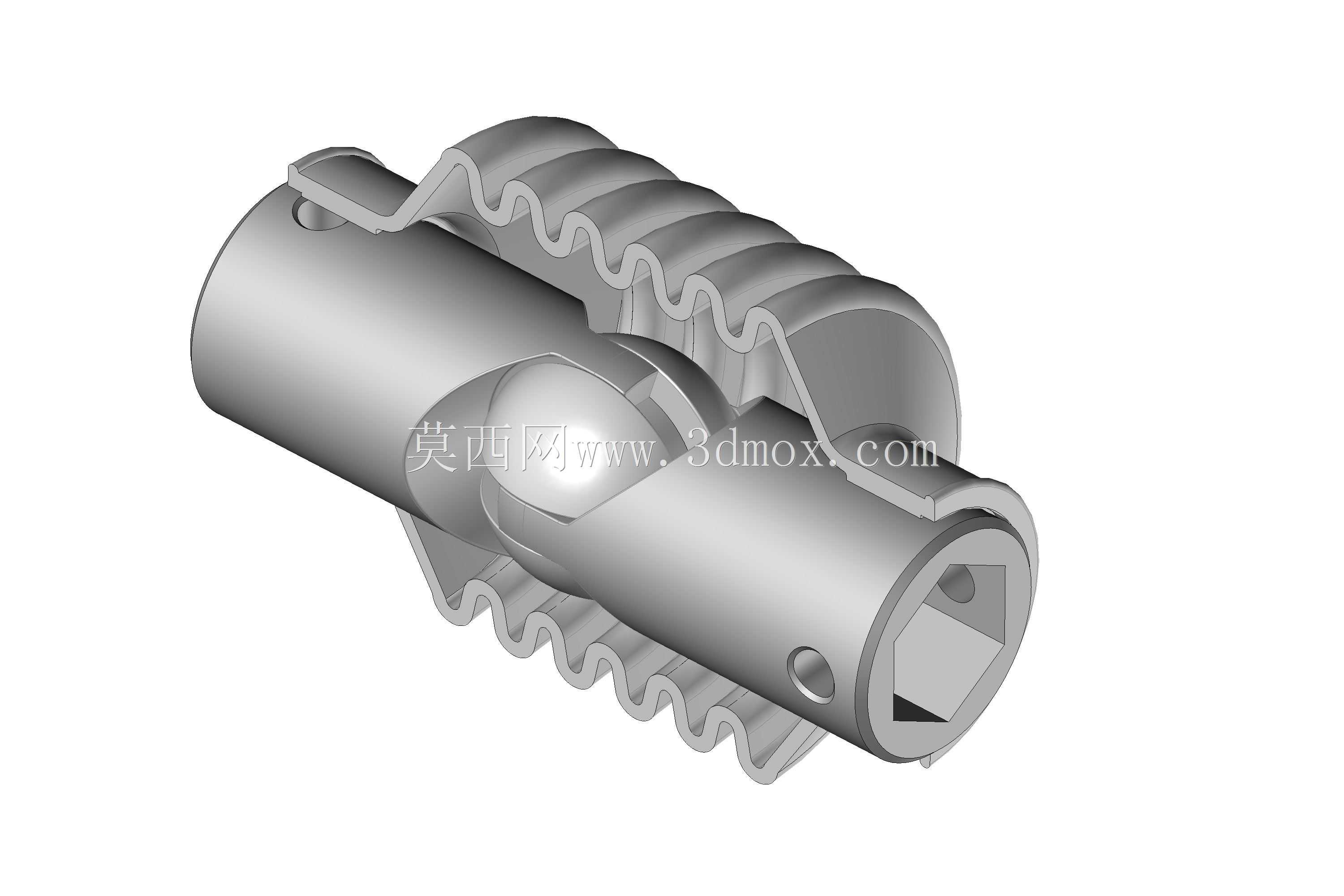

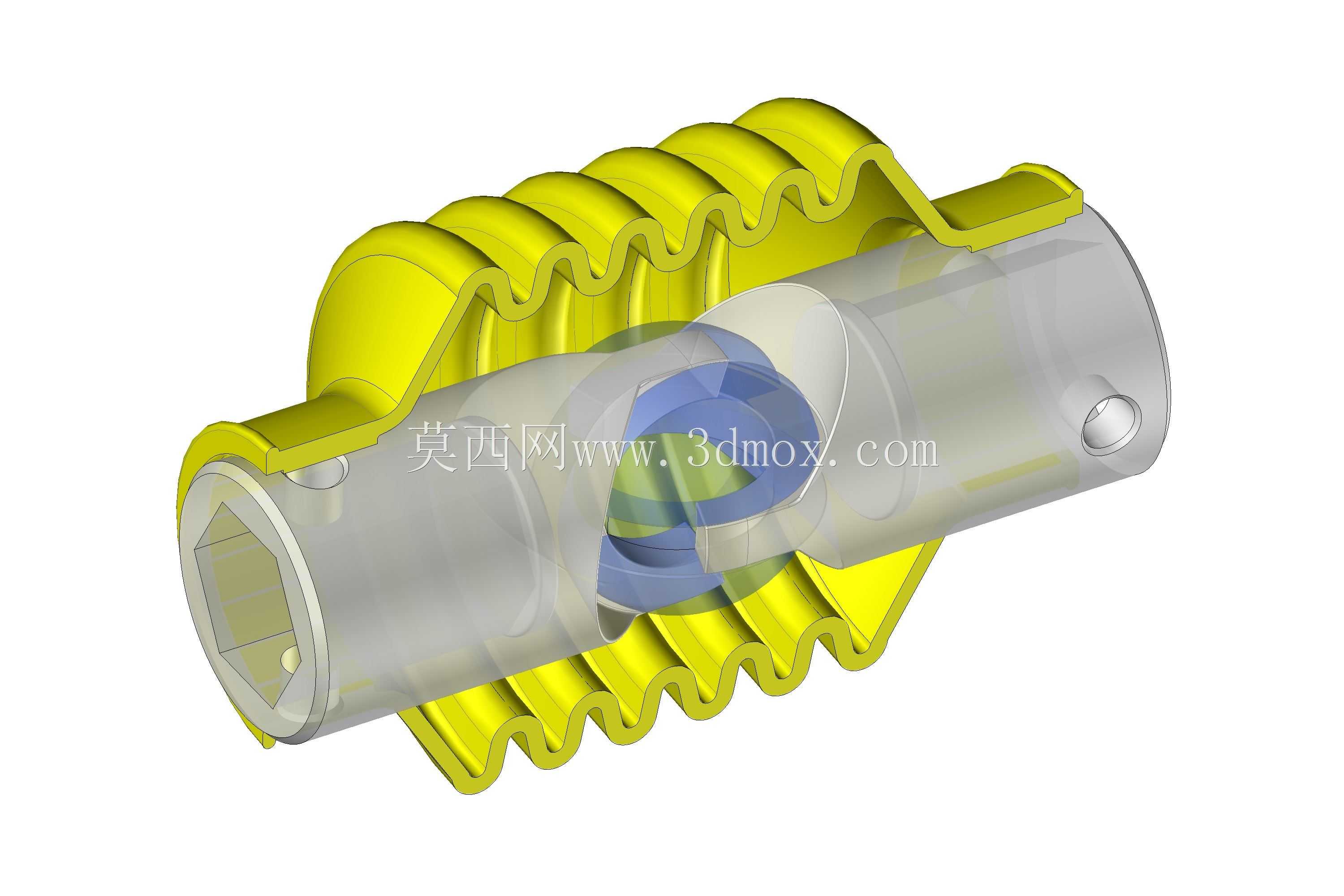

外部的波纹护套是这个结构的实用设计点，采用耐油橡胶类材质的波纹结构，既不会干涉万向节的角向摆动与小幅轴向位移，又能完全包裹内部的球铰配合面，阻挡工况环境中的粉尘、切削碎屑、水汽进入配合摩擦面，同时可以留存内部填充的润滑脂，延长球铰副的维护周期，在多尘、有切削液飞溅的机加工辅机传动场景下，这种带护套的结构比裸露的球铰万向节使用寿命能提升数倍。护套两端通过卡装结构固定在两端轴套的外圈卡槽内，拆卸更换护套时无需拆解整个万向节的传力结构，现场维护操作十分便捷。

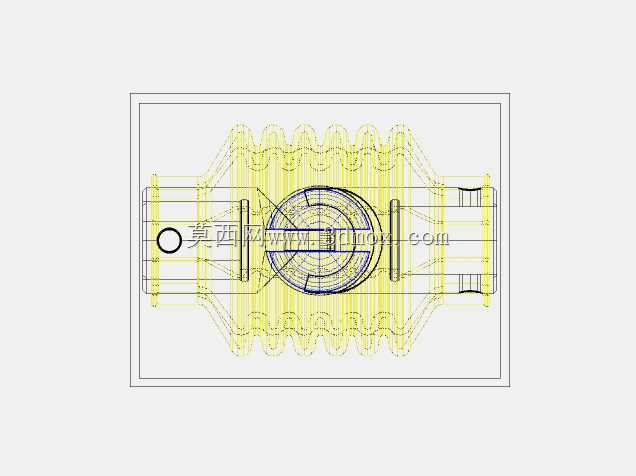

从安装边界来看，这类万向节的整体外径控制在适配中小型传动链路的尺寸区间，两端轴套的外径一致，安装时不需要为两端预留不同的径向避让空间，轴向总长度在两轴处于同轴状态下为固定值，当两轴存在最大允许角偏移时，轴向长度会有小幅缩短，选型时需要在传动链路的轴向预留3-5mm的窜动间隙，避免轴系顶死。径向安装空间需要考虑万向节摆动到最大夹角时的外轮廓尺寸，尤其是波纹护套在最大摆角下的褶皱凸起部分，需要预留足够的径向间隙，防止护套在摆动过程中与周边的机架、护罩发生摩擦破损。

实际应用中，这类球形万向节不适合大扭矩、高转速的主传动链路，更多用于操纵机构的运动传递、进给系统的小扭矩传动、以及检测设备的调整机构传动，在这些工况下，它的结构紧凑、传动间隙小、角向补偿量大的优势能得到充分发挥。设计建模时，球铰配合面的球面度是核心公差要求，配合间隙需要控制在合理范围，间隙过大会导致传动回差过大，影响传动精度；间隙过小则会导致摆动卡滞，甚至在温度变化时出现热胀抱死的问题。两端连接结构的形位公差也需要严格控制，内孔与球面中心的同轴度偏差过大会导致传动过程中出现附加径向力，加剧轴承受力与自身磨损。波纹护套的波纹数量、褶皱深度是根据最大允许摆角计算得出的，建模时需要模拟最大摆角下的护套形变，确保褶皱拉伸压缩量在材料允许的形变范围内，避免长期往复摆动后护套出现疲劳开裂。
