三叶指尖旋转轴承减压把玩件结构

日常做结构设计时，这类手持旋转把玩件的结构逻辑，其实和很多工业旋转支承场景的设计思路是共通的，核心都是围绕低摩擦转动、动平衡校准、握持适配这几个核心点展开。先从实际使用场景来说，这类旋转件主要是供人手持时通过指尖拨动实现长时间空转，依靠稳定的转动反馈舒缓手部动作，其结构设计的很多细节，完全可以平移到小型手动旋转工装、低载旋转展示台这类轻载旋转机构的设计参考中。

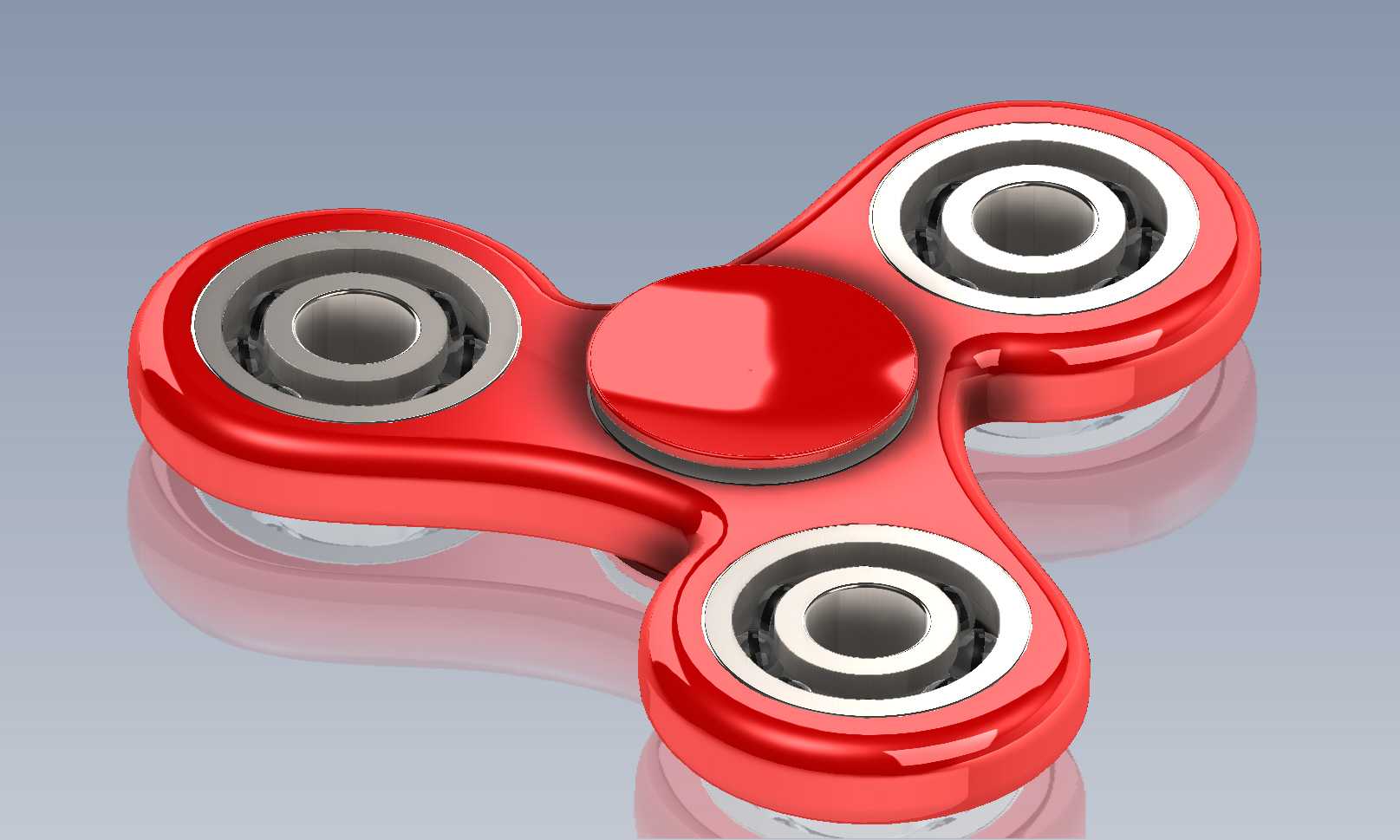

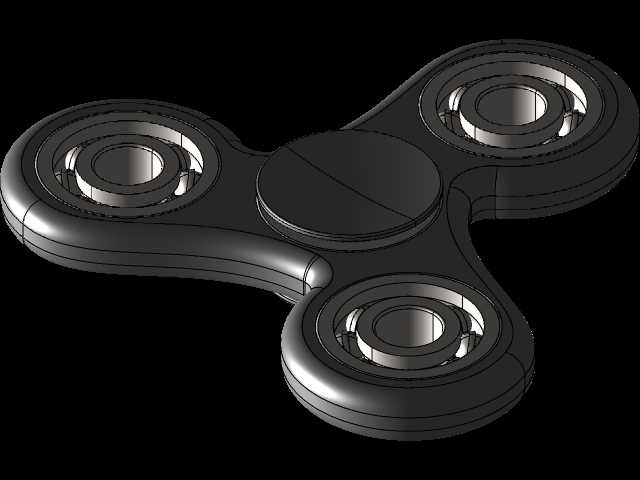

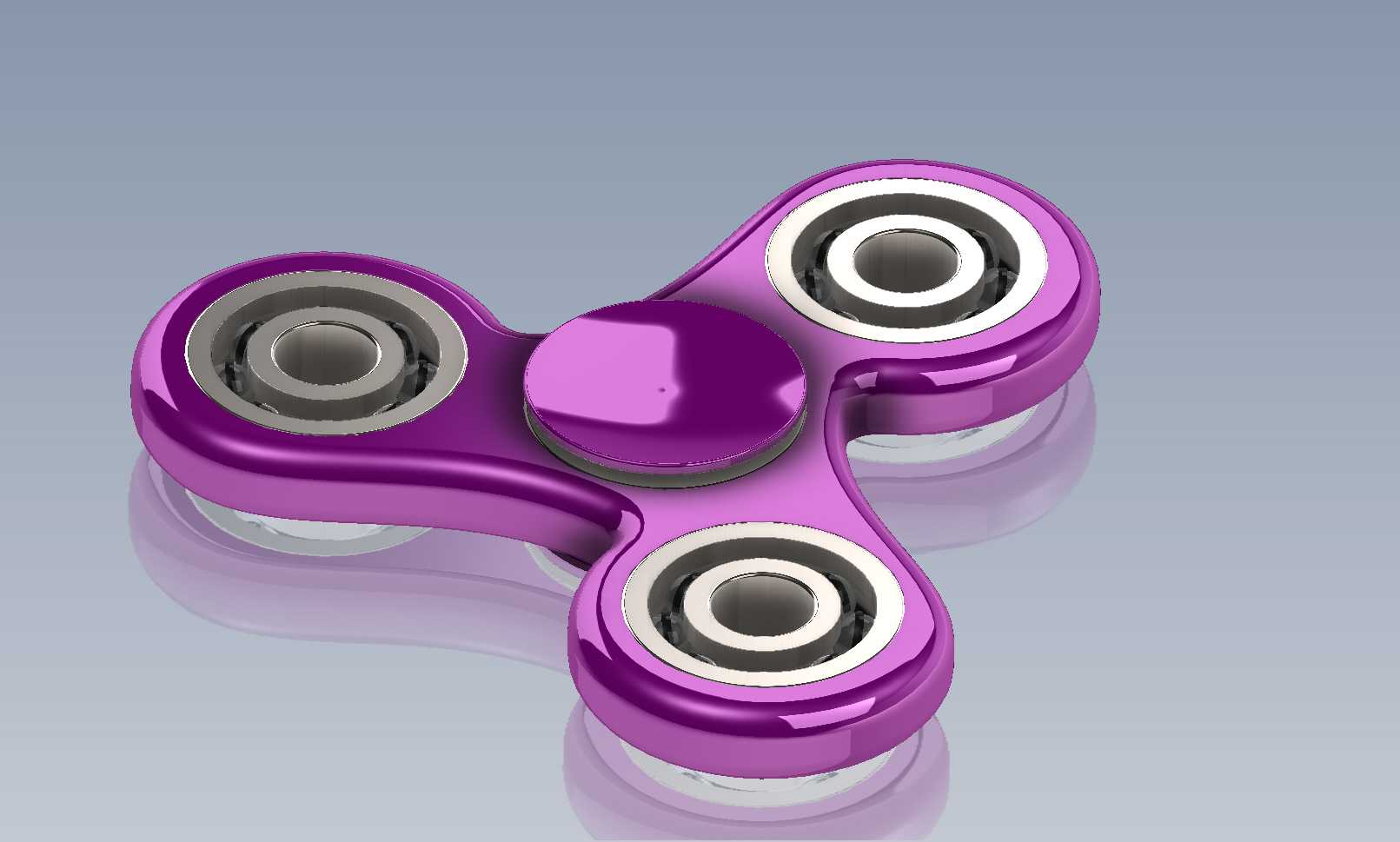

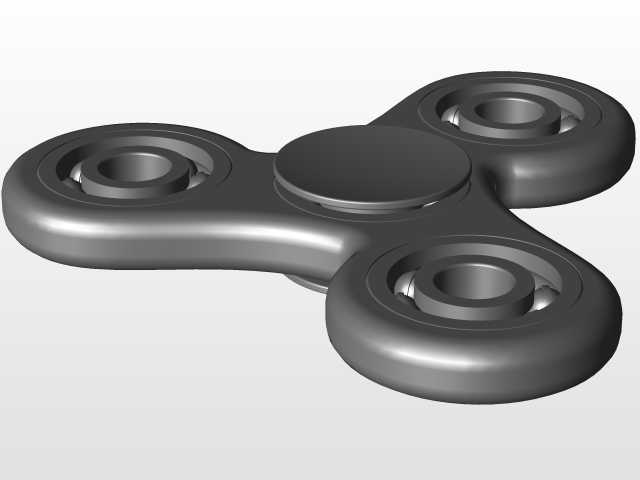

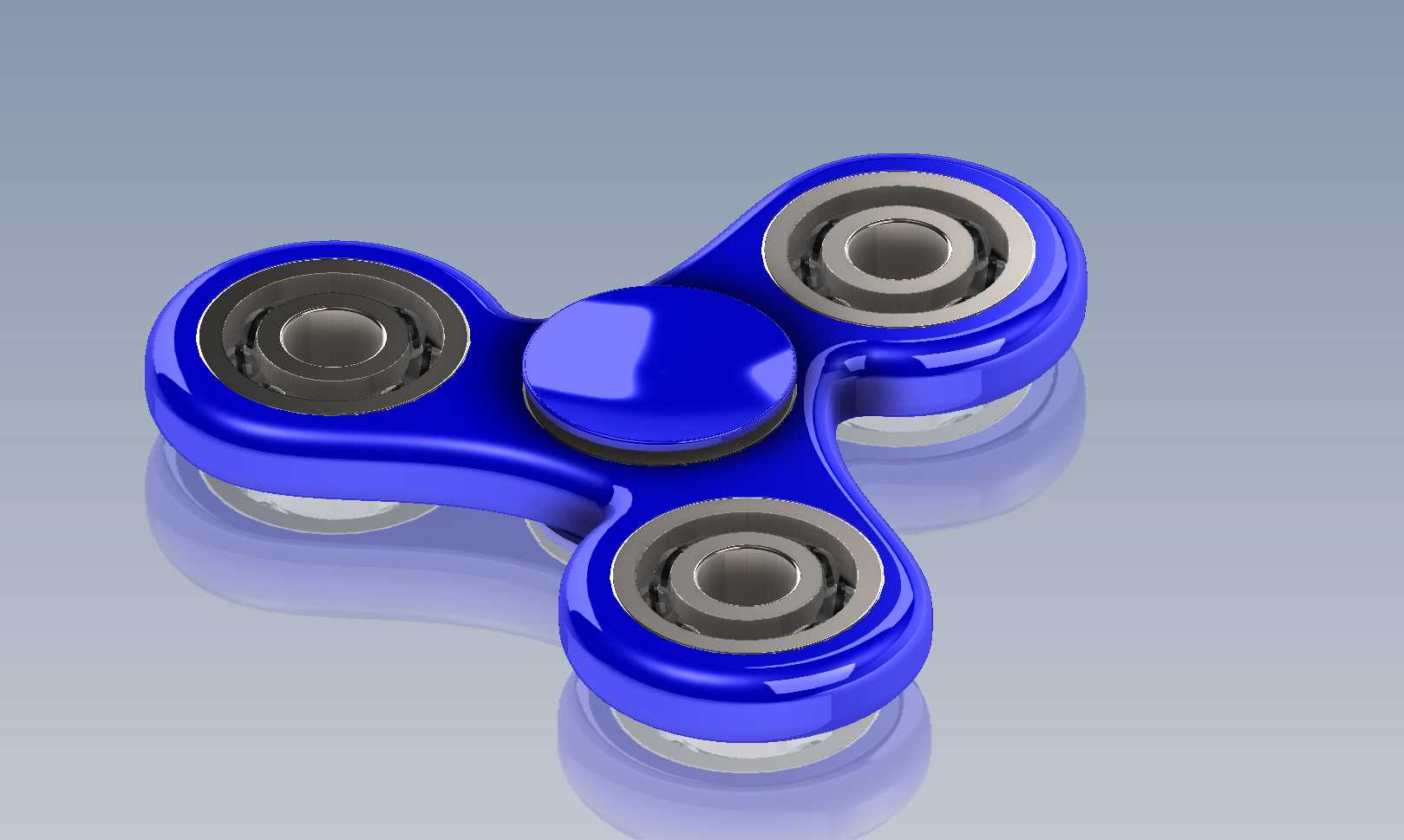

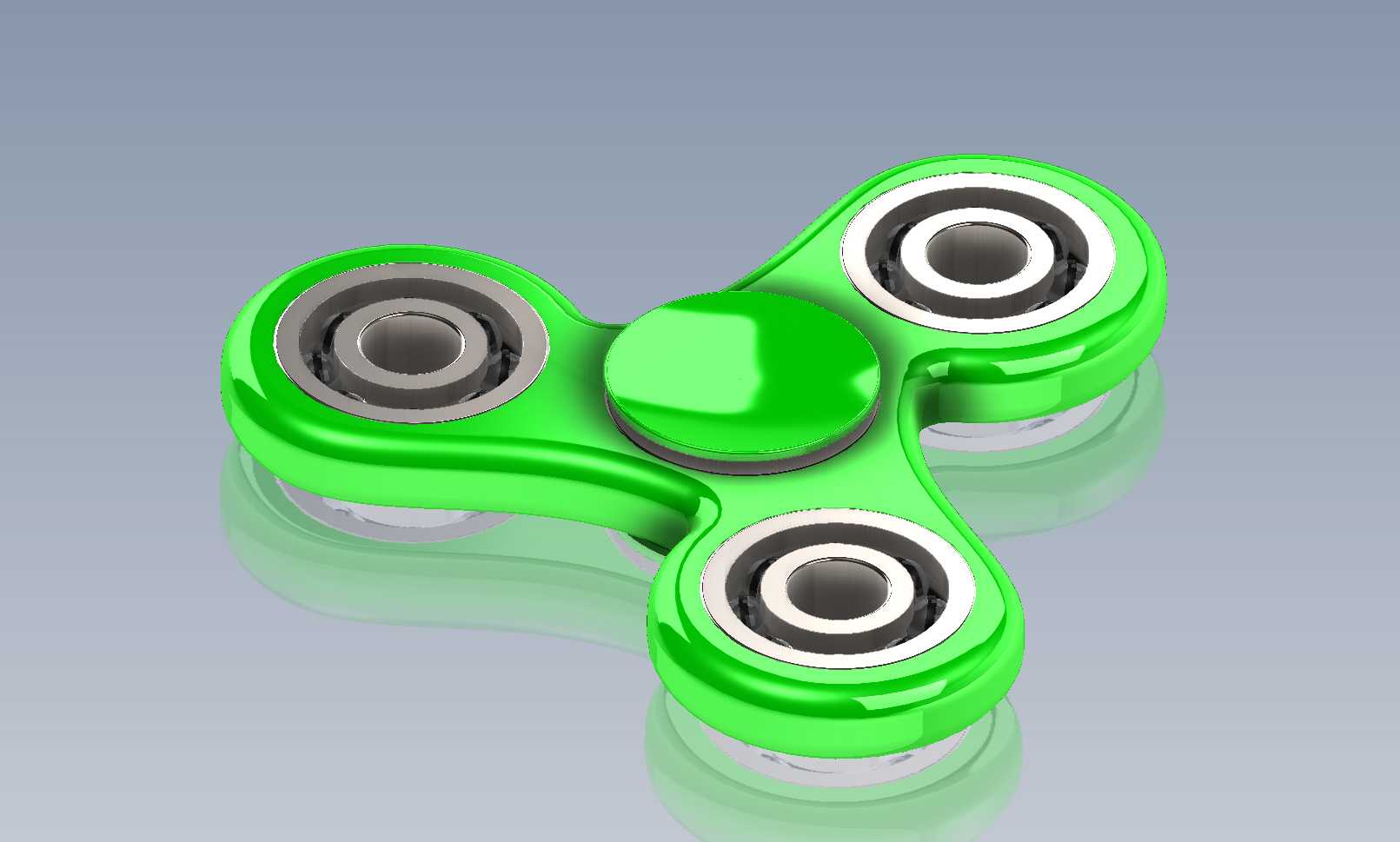

从功能特性来看，整个结构采用三叶对称布局，三个臂端分别嵌入标准深沟球轴承作为配重兼转动副的辅助支承，中心位置设置主旋转轴与握持盖，当使用者捏持中心上下盖时，三叶主体可绕中心轴顺畅转动。臂端嵌入的轴承外圈与三叶主体的安装孔采用过盈配合，压装后轴承外圈与主体无相对转动，轴承内圈可随整体转动同步旋转，既利用轴承自身的金属重量作为动平衡配重，减少转动时的偏摆量，又能通过轴承的金属质感提升握持与转动时的触感反馈。中心位置的主转动副同样采用微型深沟球结构，保证转动时的径向与轴向间隙控制在合理范围，避免转动过程中出现上下窜动或径向晃动，转动时的阻尼感均匀，不会出现卡滞或突然松垮的情况。

设计思路上，首先要考虑的是动平衡校准，三叶结构采用120度等分圆周布局，每个臂的造型、重量完全一致，臂端安装的轴承规格统一，确保整体重心完全落在中心旋转轴线上，这样在高速转动时不会出现偏心抖动，既能够延长空转时长，也能避免偏心带来的握持震感。其次是握持的人机适配，中心上下盖的接触面做了圆弧过渡，边缘做倒圆角处理，捏持时不会硌手，盖体表面做光滑处理，和手指接触时的摩擦力适中，既不会因为太滑导致捏持不稳，也不会因为摩擦力过大影响转动手感。三叶主体的外轮廓同样做全周倒圆角，转动时即使触碰到衣物或其他物体，也不会出现勾挂或划伤的情况，适合日常手持把玩。

外形尺寸与安装边界方面，这类结构的整体外接圆直径通常控制在70-80mm区间，单臂厚度在8-10mm，中心握持盖的直径在18-22mm，刚好适配成年人拇指与食指捏持的尺寸范围，整体重量控制在60-80g，长时间握持不会有坠手感。安装配合上，臂端的轴承安装孔公差按照基轴制过渡配合设计，压装深度与轴承厚度匹配，保证轴承压入后端面与主体表面齐平，不会出现凸起或凹陷；中心轴与中心轴承的配合采用间隙配合，间隙量控制在0.01-0.02mm，既保证转动顺畅，又不会出现旷量。上下握持盖与中心轴的连接采用卡接或小过盈压装，装配后无松动，日常使用不会出现盖体脱落的情况。主体的壁厚设计均匀，最薄位置不小于2mm，保证整体结构强度，即使从桌面高度掉落也不会出现臂部断裂或变形的情况。

从结构设计的参考价值来说，这类轻载旋转结构的设计逻辑，完全可以复用在很多小型旋转机构上，比如小型手动旋转工作台的支承结构、低载旋转展示架的转动副设计，其动平衡校准思路、配合公差的选取、人机握持的尺寸考量，都能给结构设计从业者提供很实际的参考，尤其是在处理小尺寸、低载荷、需要手动操作的旋转结构时，这类成熟的消费级产品结构，往往经过了大量实际使用验证，很多细节处理比闭门造车的设计更贴合实际使用需求。比如在阻尼控制上，这类结构不会一味追求越小的阻尼越好，而是将阻尼控制在拨动后能平稳减速停止的范围，避免阻尼过小导致转动停止时出现反向回弹，也不会因为阻尼过大导致空转时间过短，这种阻尼匹配的思路，在很多手动操作的工业旋钮、手动旋转工装的设计中同样适用。另外，对称式配重的设计思路，也能应用在需要高速平稳转动的小型零部件设计中，通过等分布置配重块，将重心校准在旋转轴线上，减少转动时的振动和噪音，提升机构的使用寿命。
