机器人用标准动作伺服执行模块结构

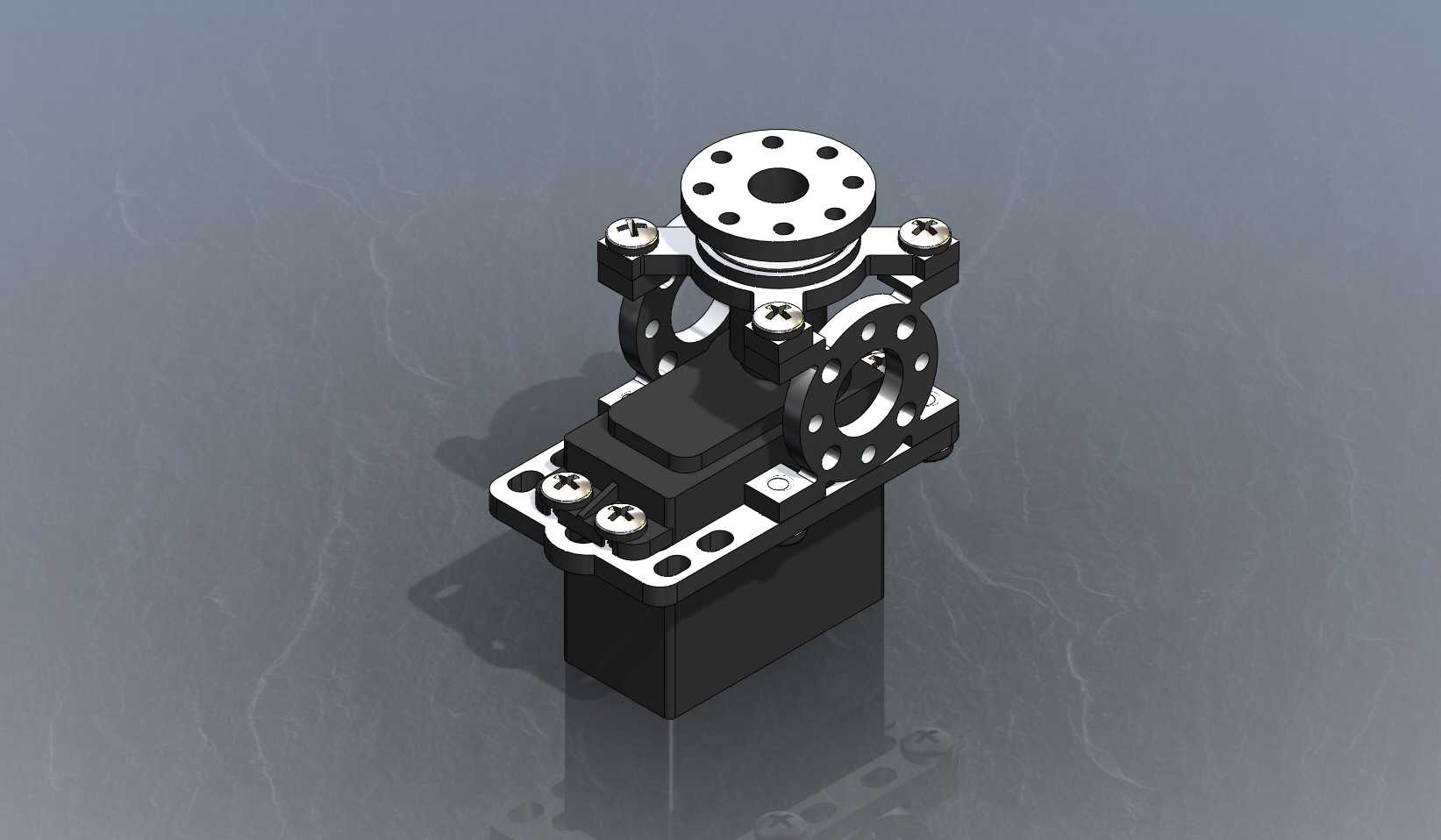

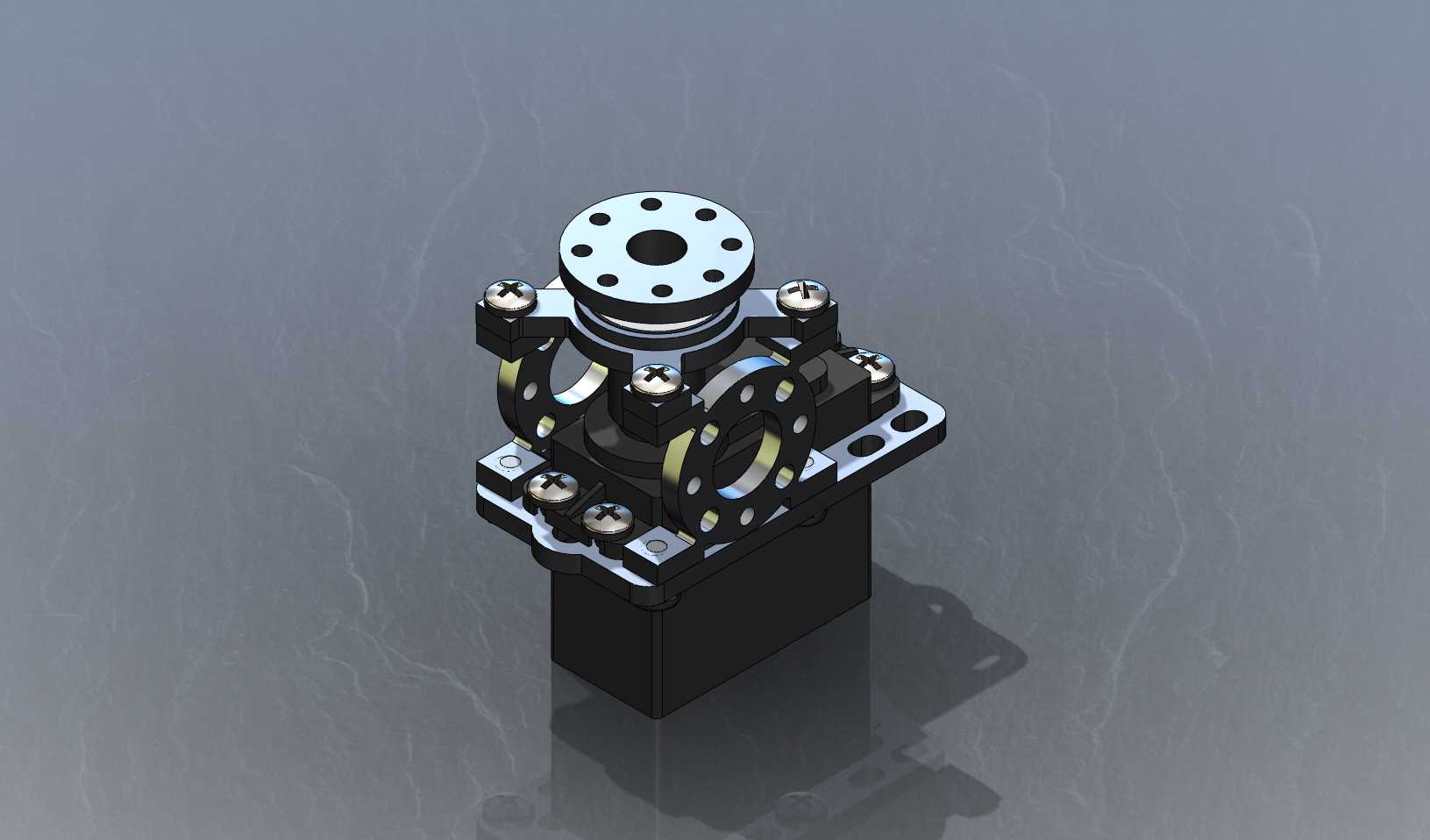

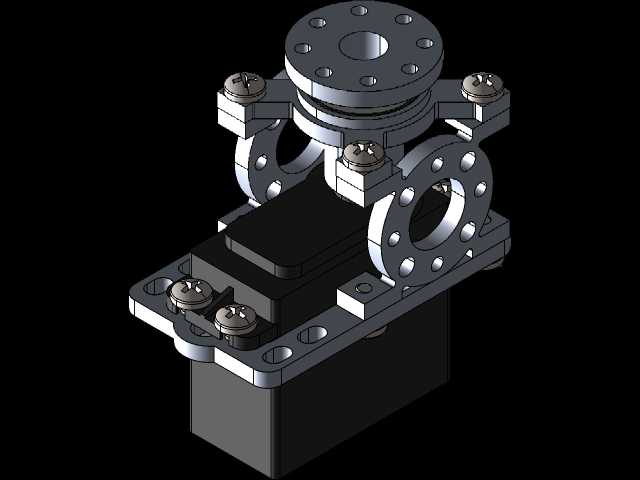

这类伺服执行模块常被用于桌面级小型机器人、教育类机械臂、创客类自动化执行机构的关节位置，承担末端姿态调整、小负载工位切换的动作输出职能，在小型分拣工作站、教学演示平台、创客竞赛机器人结构中应用十分广泛，能够在有限的安装空间内完成定角度回转、多姿态切换的动作需求，适配小负载、高精度定位的轻载作业场景。从结构设计逻辑来看，该模块采用分层堆叠的装配思路，底部为动力输出的伺服主体，上部通过多组紧固件连接转接安装法兰与姿态调整架，法兰端面预留均匀分布的安装孔位，可直接对接末端执行器比如小型夹爪、吸盘支架、传感器安装座等部件，无需额外设计转接板即可完成快装。上部的架体采用镂空式结构设计，一方面能够降低整体模块的自重，减少动力输出端的额外负载，提升动作响应速度，另一方面预留的槽位可用于走线，将末端执行器的线缆从架体内部穿过，避免动作过程中线缆与周边结构发生剐蹭缠绕，提升运行可靠性。安装边界方面，模块底部为标准矩形安装基面，预留的固定孔位间距匹配常规小型伺服的安装尺寸，可直接替换同规格的常规伺服单元，无需对原有设备的安装位进行二次加工；上部法兰的回转中心与下部伺服输出轴保持严格同轴，设计过程中通过定位止口保证装配同轴度，减少回转过程中的径向跳动，提升末端定位精度。功能特性上，该模块集成了伺服的动力输出与上部的转接承载功能，架体侧面预留的多组安装孔可拓展安装限位传感器、位置反馈元件，方便用户根据实际使用需求加装位置检测组件，实现闭环位置控制；所有外露紧固件均采用标准内六角螺丝，拆装维护时仅需常规内六角扳手即可完成拆解更换，日常维护无需专用工装。在实际选型适配时，需要注意模块上部承载的负载重心尽量与回转轴心重合，避免偏载过大导致伺服输出扭矩不足、长期运行出现轴系磨损的问题；法兰端面的安装孔可根据对接的末端执行器尺寸进行适配，若对接非标准件，可在法兰上额外加工定位孔，不破坏原有主体结构的强度。设计过程中，各零件的配合公差选取基孔制过渡配合，保证架体与伺服输出轴的连接无旷量，同时兼顾拆装的便捷性；外露的金属部件做了发黑防锈处理，适配车间、实验室等多场景的使用环境，避免长期使用出现锈蚀卡滞的问题。模块的回转角度范围可通过上部架体的机械限位结构进行调整，用户可根据实际作业的动作行程需求，调整限位块的位置，限制回转角度，避免超程运行导致伺服堵转、结构碰撞损坏。这类模块化的伺服组件能够大幅缩短小型机器人的结构设计周期，设计人员无需单独设计伺服与末端执行器的转接结构，直接选用该模块即可完成关节部分的搭建，将更多精力投入到整体设备的动作逻辑与工位布局设计中，提升研发效率。在装配过程中，需要注意各连接螺丝的拧紧力矩一致，避免因受力不均导致架体倾斜，出现回转卡顿的问题；轴系连接部位可涂抹少量润滑脂，降低长期回转的磨损量，延长模块的使用寿命。对于教学场景而言，该模块的全外露结构能够让学习者直观理解伺服关节的传动逻辑、安装定位方式，可作为机械结构教学的实物演示案例，帮助初学者掌握执行模块的设计要点与装配注意事项。
