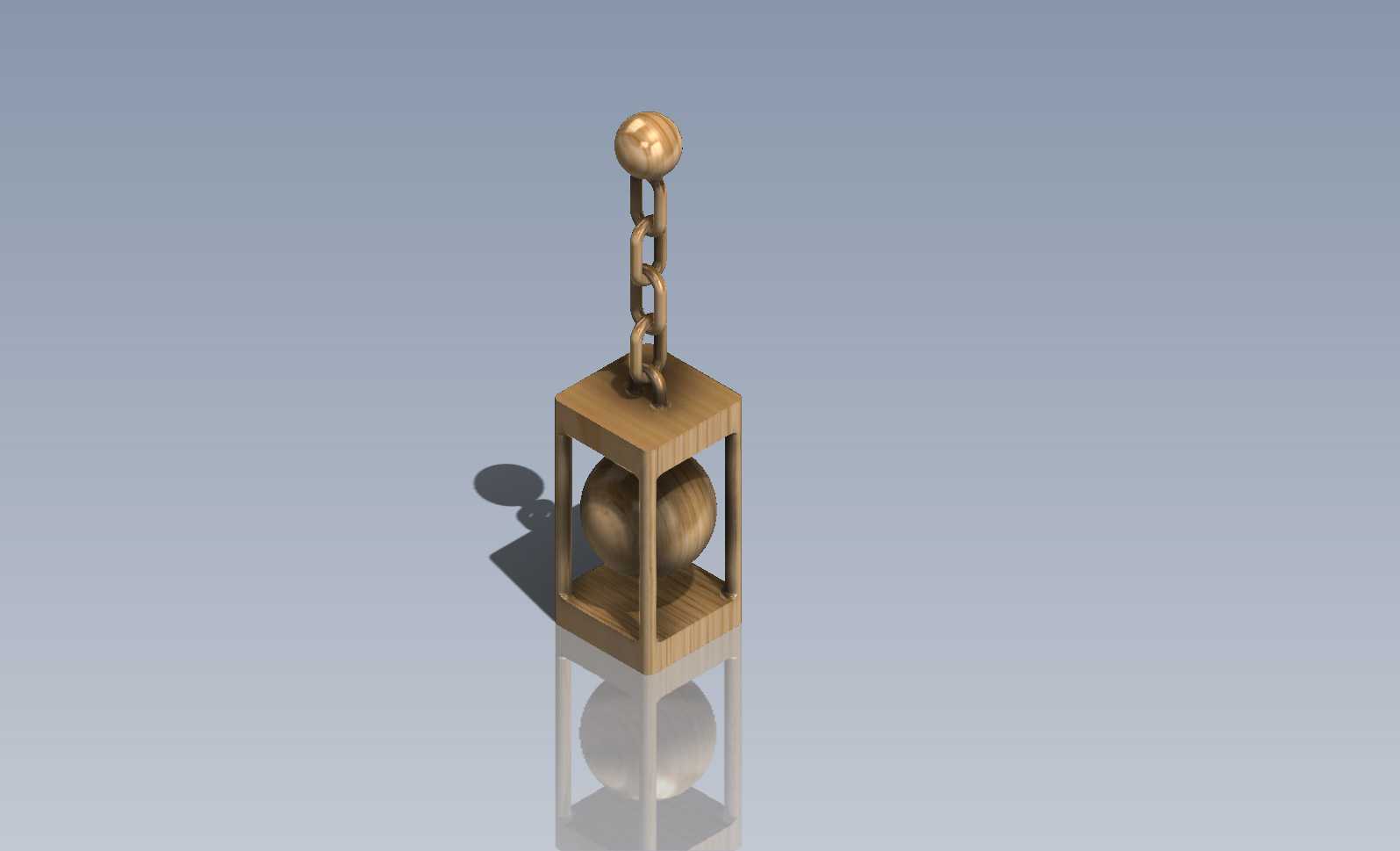

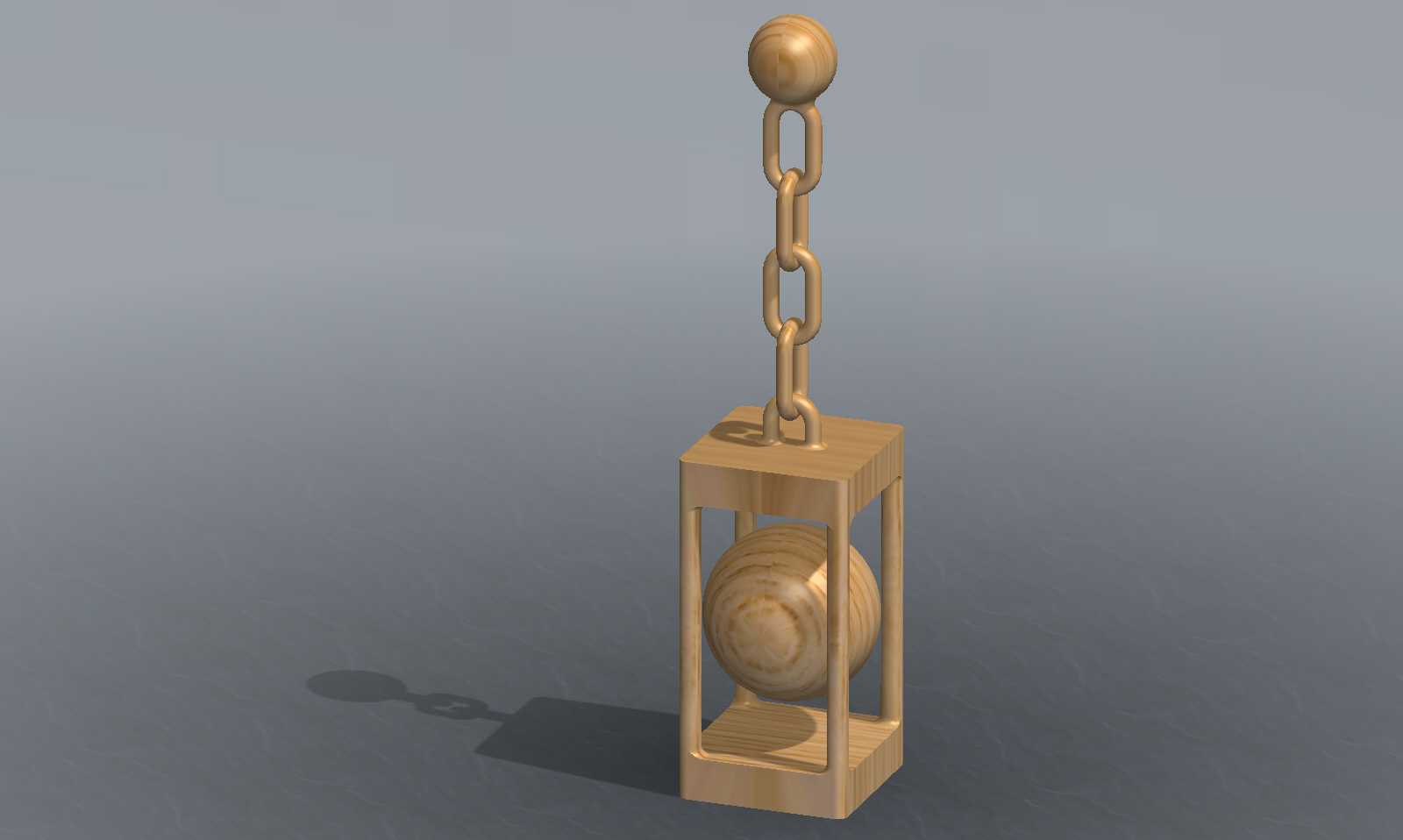

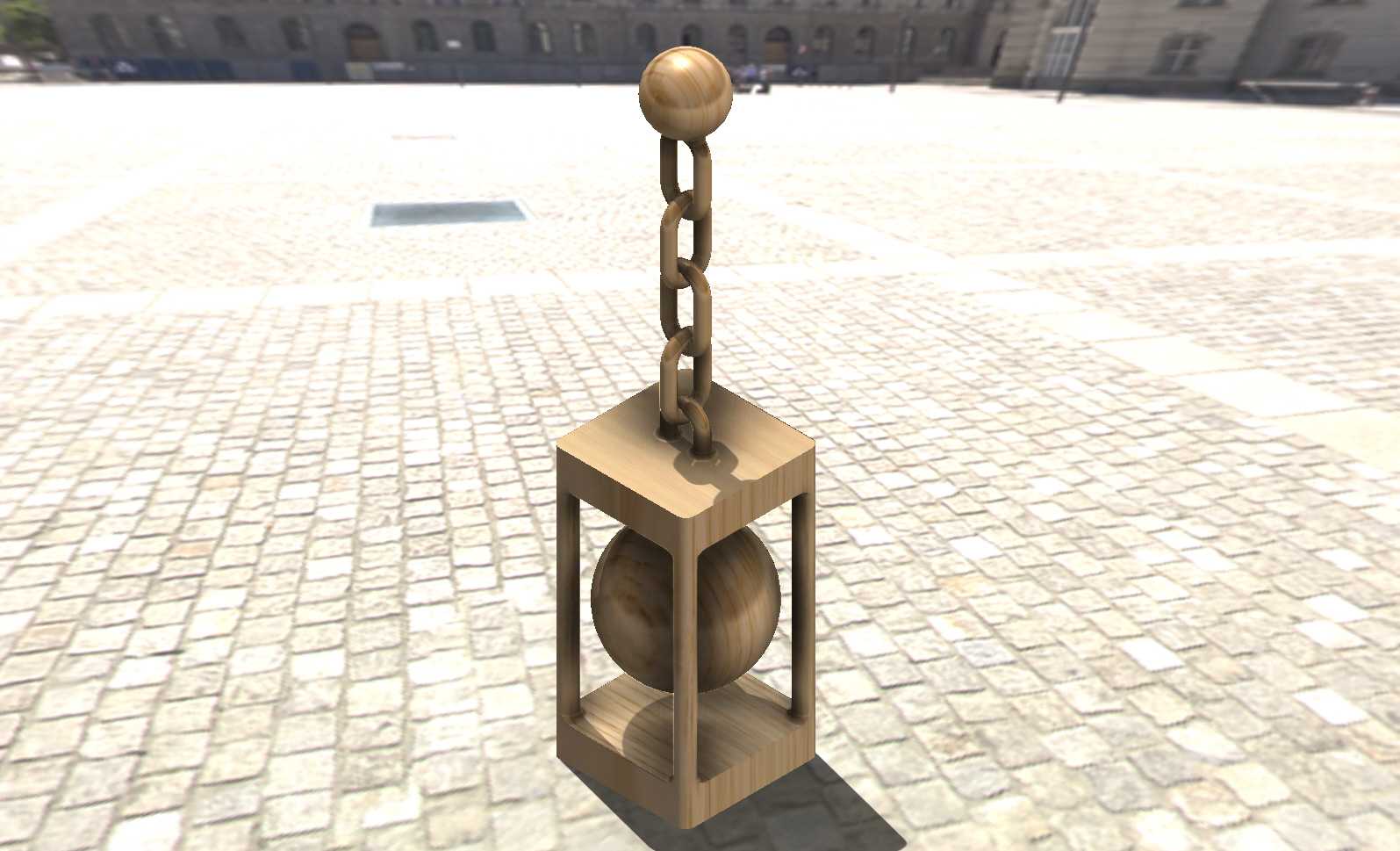

木艺笼中球挂饰结构设计

　　该木质构件整体采用对称式框架结构设计，核心功能为传统木艺展示类挂饰，可应用于民俗工艺展示、传统木作教学演示、文玩陈设场景，也可作为木艺加工实训的典型结构案例，供结构设计从业者理解传统木作的空间限位逻辑。从结构组成来看，构件分为顶部吊球、牵引链条、笼式框架、内置球体四个部分，各部件之间采用无胶无钉的传统木作拼接逻辑，完全依靠构件自身的尺寸配合实现限位与连接。顶部吊球为实心回转体结构，底部预留与首节链条链环匹配的挂接槽，槽口尺寸略小于链环截面直径，装配时通过木构件的微量弹性形变压入，装配完成后形成可靠的挂接限位，避免使用过程中链条与吊球脱开。牵引链条共设置四节标准链环，每节链环为长圆形闭环结构，相邻链环互相套合，链环截面为正方形，

　　边缘做R1.5的圆角过渡，既避免木质棱边的应力集中导致链环断裂，也能保证链环之间转动灵活，可实现任意方向的摆动，适配挂饰悬挂时的自然晃动需求。笼式框架为正四边形截面的立式框架，由四根竖向支撑条、上下两块方形端板拼接而成，竖向支撑条的截面尺寸与链条链环截面保持一致，上下端板对应支撑条的位置开设深度为3mm的定位槽，支撑条两端嵌入定位槽内，配合木销实现固定，框架内部的净空尺寸需严格控制，既要保证内置球体可以在笼内自由转动，又要限制球体从框架的任意侧面脱出。内置球体为实心木质回转体，直径比框架相邻两根支撑条的内侧面间距大2mm，球体表面做光滑圆弧过渡，无尖锐棱角，与框架内部无硬性连接，可在笼内任意方向转动，

　　这也是该构件的核心设计亮点——在不破坏框架整体结构的前提下，将尺寸大于框架侧隙的球体置入笼内，完全依靠木构件加工时的精准尺寸配合实现，没有采用拼接粘胶的工艺。从安装边界来看，顶部吊球的直径为20mm，链条单节长度为35mm，笼式框架的整体高度为120mm，截面外轮廓尺寸为60mm*60mm，内置球体直径为50mm，整体悬挂后的总长度为280mm，安装时仅需在顶部吊球上方预留挂接点即可，挂接点的承重要求不高，整体构件总重量约180g，常规的墙面挂钉、展架挂钩均可满足安装需求。设计过程中需要重点把控几个尺寸公差：一是框架相邻支撑条的内侧面间距公差需控制在±0.2mm以内，间隙过大会导致球体从笼内脱出，间隙过小会导致球体卡滞无法自由转动；

　　二是链条链环的内孔尺寸公差需控制在±0.15mm以内，保证相邻链环之间既可以灵活转动，又不会出现过大的旷量导致整体挂饰歪斜；三是上下端板定位槽的位置公差需控制在±0.1mm以内，避免四根支撑条安装后出现歪斜，导致框架内部空间不对称，影响球体的转动自由度。从实际使用场景来看，这类构件除了作为工艺陈设之外，也可作为木艺加工的教学案例，帮助初学者理解尺寸配合、空间限位、应力释放的相关设计逻辑，在建模过程中需要重点处理各部件的干涉检查，尤其是链条与顶部吊球、链条与框架上端板的连接位置，需要预留足够的转动间隙，避免悬挂晃动时出现部件碰撞磨损。木质材料的各向异性也是设计时需要考虑的因素，所有构件的木纹方向需尽量与构件的受力方向保持一致，比如竖向支撑条的木纹需沿长度方向布置，链条链环的木纹需沿环体的延伸方向布置，避免使用过程中出现顺纹开裂的问题。框架的上下端板木纹方向需互相垂直，抵消木材湿胀干缩带来的形变，避免端板翘曲导致支撑条松脱。
