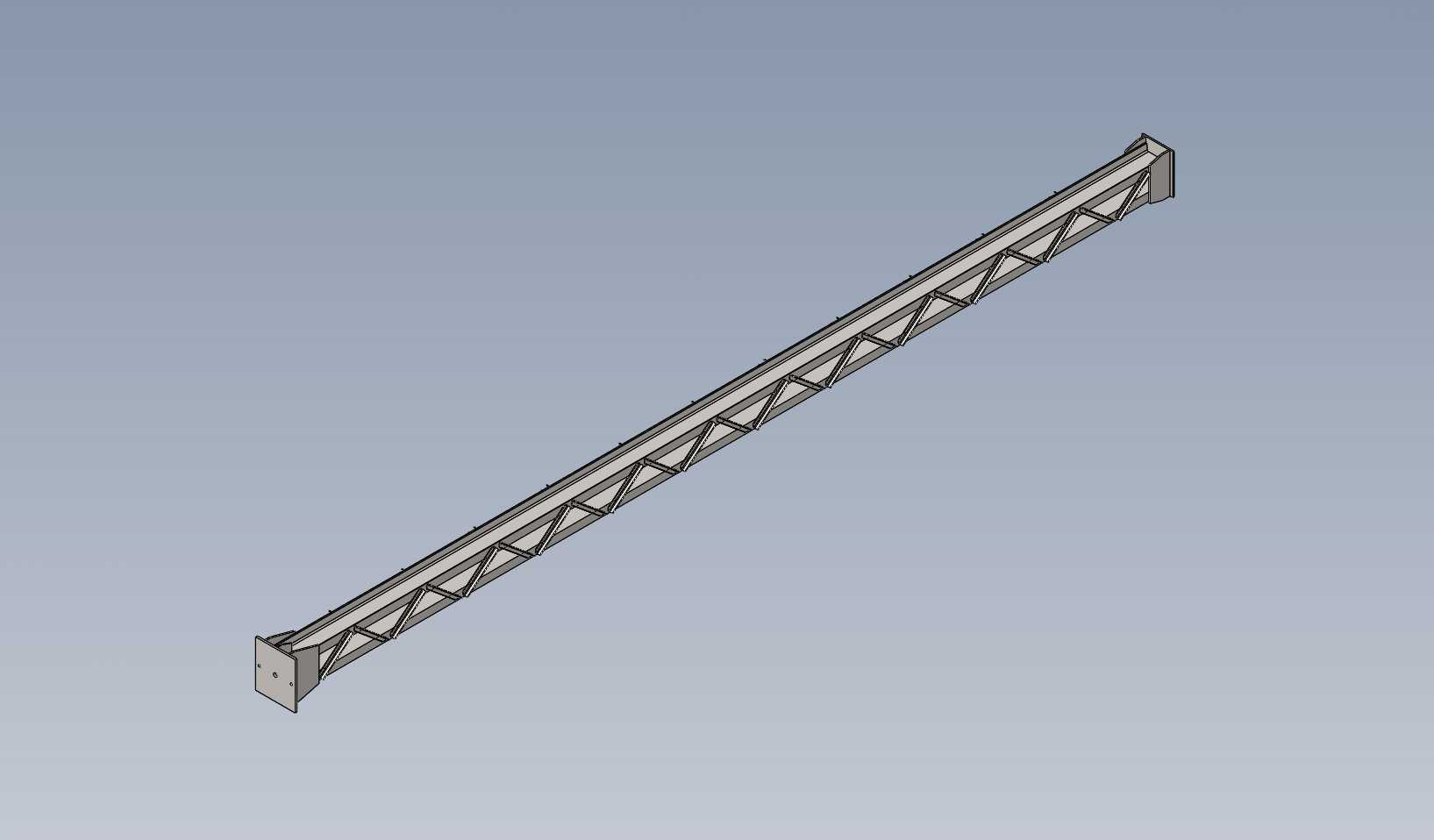

施工现场用桁架式焊接承重梁结构

这类焊接桁架梁多应用在建筑施工临时支撑、厂房架空管线架设、小型设备检修平台承重等场景，作为横向传力的核心构件，承担上部均布荷载与局部集中荷载的传递作用，将受力传导至两端的立柱或预埋支撑结构上。从结构设计逻辑来看，该梁采用空腹桁架式焊接结构，相比同截面的实腹钢梁，在保证抗弯、抗剪承载力的前提下，大幅降低了构件自重，减少了钢材用量，同时桁架腹杆的三角形排布形式，能将梁体受弯时产生的正应力、剪应力通过杆件轴向受力的形式分散，避免实腹梁易出现的腹板局部失稳问题。两端的端板采用带安装孔的平板设计，安装时可通过螺栓与下部支撑结构的预埋板、立柱顶板实现刚性连接，安装边界需要保证两端支撑面的水平度偏差不超过千分之二，避免梁体受扭产生附加应力；端板的孔位排布适配常规施工现场的M16、M20膨胀螺栓或焊接连接需求，无需额外二次加工即可完成现场装配。梁体的上下弦杆采用等边角钢对焊成型，腹杆采用小规格角钢按固定节距焊接在上下弦杆之间，所有焊缝均采用连续角焊缝，焊脚尺寸根据杆件壁厚匹配，保证腹杆与弦杆的连接强度，避免荷载作用下节点出现应力集中导致的焊缝开裂。在实际使用场景中，这类焊接梁可根据跨度需求调整单节长度，也可通过端板拼接实现大跨度支撑，单梁的允许承重根据弦杆规格、腹杆排布密度可覆盖每米0.5吨到3吨的荷载范围，适配不同施工场景的承重需求。设计过程中优先考虑了现场加工的便利性，所有杆件均采用常规工程用等边角钢，无需特殊定制型材，普通焊接班组即可按图纸完成下料、组对、焊接作业，降低了加工制作的门槛与成本；梁体的截面高度根据跨度按1/12到1/15的跨高比设计，在保证挠度满足使用要求的前提下，尽可能压缩梁体高度，减少对上部净空的占用。需要注意的是，这类焊接梁在安装前需要对所有焊缝进行外观检查，不得存在夹渣、气孔、未焊透等焊接缺陷，安装完成后需要在梁体跨中位置设置临时预拱，抵消承重后的下挠变形，长期使用时需要定期对节点焊缝、连接螺栓进行检查，避免锈蚀、松动带来的安全隐患。不同于轧制型钢梁，这种焊接桁架梁的镂空结构也方便现场布设临时管线、挂载安全防护网，在施工临时设施场景中能兼顾承重与辅助功能，减少额外的支架搭设工作量。
