Actobotics四分之一刻度比例伺服执行组件

在小型桌面级机器人、教育类机械臂、航模舵面控制、精密云台调姿这类对执行端转角精度、安装适配性有明确要求的场景里，这类带标准安装法兰的比例伺服组件是非常常用的执行单元。不同于普通开关量舵机仅能实现两端点位动作，比例伺服块可以根据输入的PWM信号占空比，输出轴稳定停留在0到对应最大转角区间内的任意角度，配合闭环位置反馈，能实现连续的角度调节，满足需要精准姿态控制的工况需求。

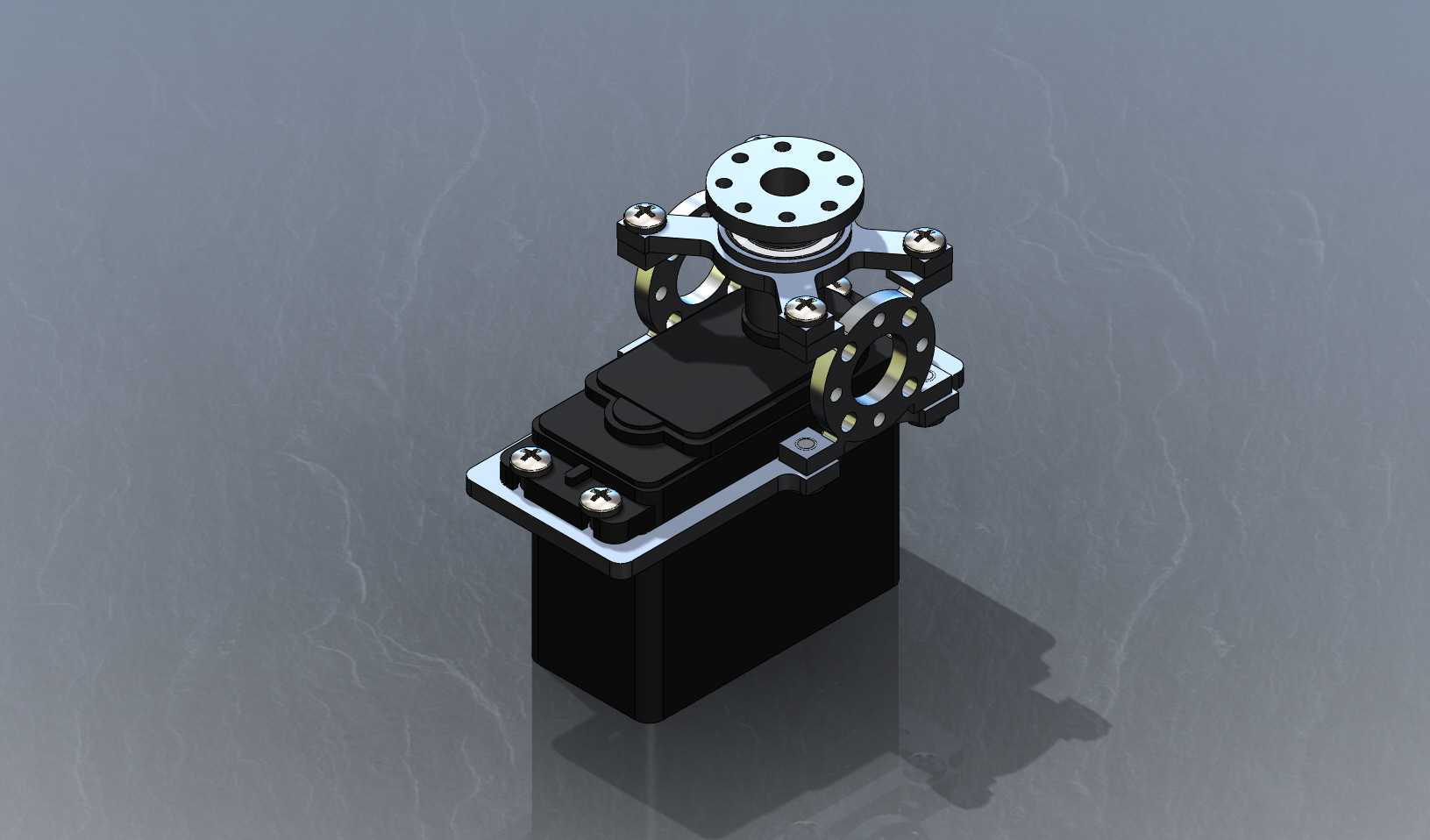

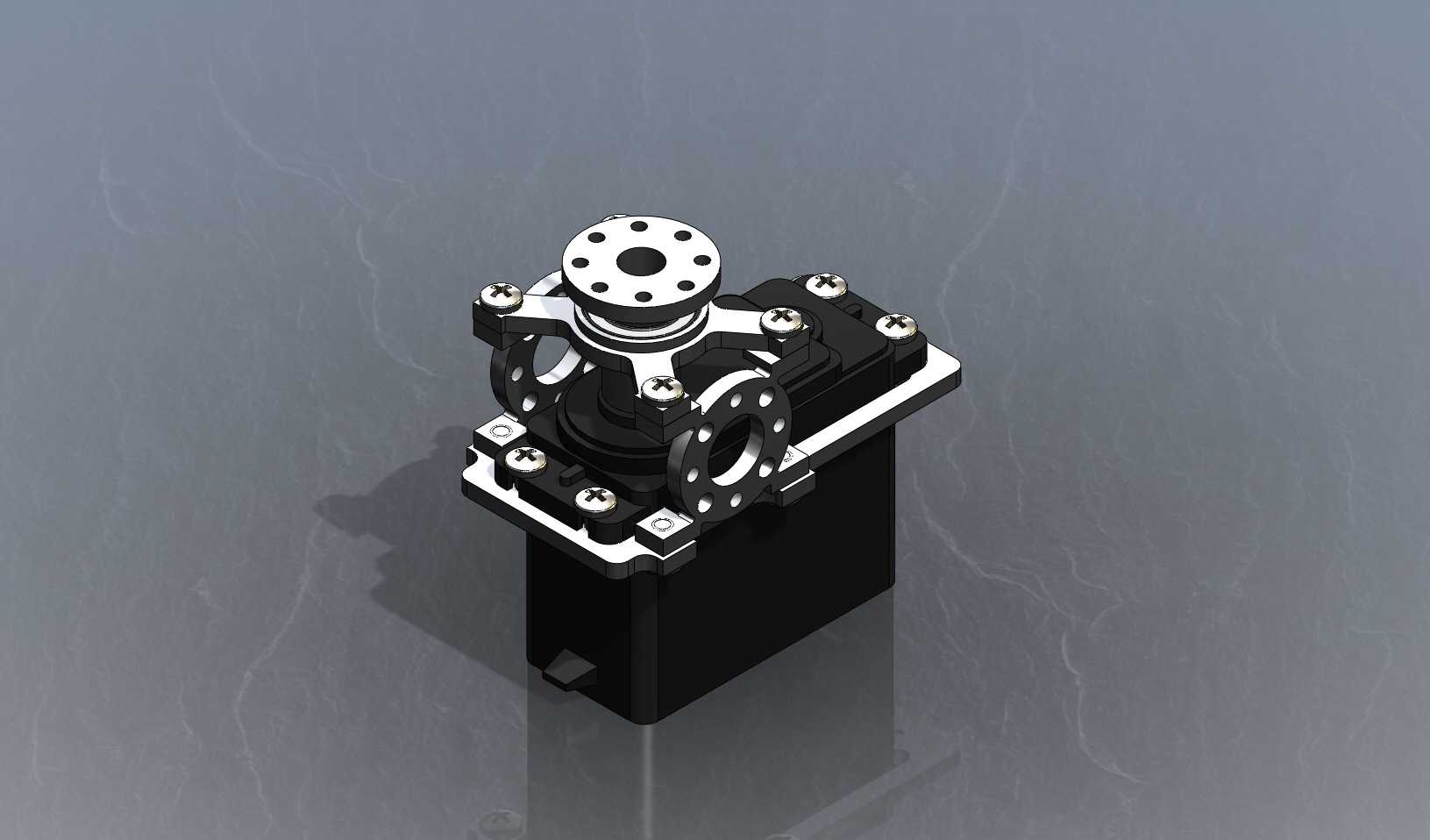

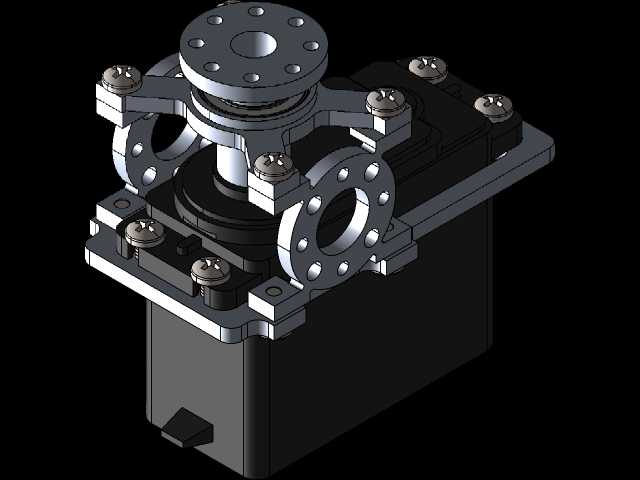

从结构设计来看，这款伺服组件在标准舵机本体的基础上，集成了双输出位的安装转接结构：顶部是带圆周均布安装孔的圆形法兰盘，侧方预留了带定位孔的摇臂安装位，两种安装接口都匹配Actobotics标准搭建体系的孔位规格，不需要额外加工转接板就能直接和对应规格的铝型材、连杆、支架完成装配，大幅降低了小型自动化装置、机器人原型的搭建周期。舵机本体的外壳采用硬质工程塑料包裹内部减速齿轮组与驱动电路，底部的安装耳预留了标准舵机安装孔位，既可以直接通过底部耳片固定在设备基座上，也可以通过顶部法兰吊装在活动关节处，安装方式灵活，适配不同的结构布局需求。

实际选型使用时，首先要明确安装边界：这类伺服的本体主体为矩形块状结构，底部安装耳的孔距符合通用微型舵机的安装尺寸规范，顶部法兰的回转直径略大于本体宽度，设计安装位时需要预留出法兰旋转的避让空间，避免法兰转动时和周边结构件发生干涉。侧方的摇臂安装位输出轴和顶部法兰输出轴为同步传动，两个输出位的转角保持一致，设计传动结构时可以根据负载的安装方向选择对应的输出端，不需要额外增加同步传动结构，简化整体传动链路。

从功能特性上，这类比例伺服的位置控制精度可以满足小型机器人关节的动作需求，内部的减速齿轮组将电机的高速旋转转化为输出轴的大扭矩低转速转动，足够驱动小型机械臂的关节转动、云台的俯仰偏转、航模的舵面调节这类轻负载工况。设计建模时，所有零件的装配公差都按照小型塑料件与金属件配合的常规公差预留，安装孔的位置度、输出轴的同轴度都符合原型搭建的装配要求，既保证装配时零件可以顺利拼接，也避免间隙过大导致输出端晃动，影响位置控制精度。

在教育机器人竞赛、桌面级自动化演示装置、小型摄影云台这类项目里，这类标准化的伺服组件可以大幅减少结构设计的工作量：不需要从零开始设计舵机的安装转接结构，直接调用对应标准孔位的模型就能完成整体装配，提前在三维环境里验证运动行程、干涉边界，避免实际加工组装后出现结构碰撞、行程不足的问题。建模时还原了伺服本体的接线端位置、固定螺丝的沉头深度、输出法兰的孔位倒角这些细节，在做整体装配布线、螺丝选型的时候可以直接参考模型尺寸，不需要反复核对实物参数，提升结构设计的效率。

不同于工业级大型伺服系统，这类小型比例伺服的应用场景更偏向轻量化、原型验证类的项目，对安装的便捷性、配件的标准化程度要求更高，所以在结构设计上完全贴合通用搭建体系的规格，和同体系的连杆、支架、轴承座等配件可以完全互换，搭建不同结构的装置时不需要重新设计安装接口，只需要调整周边连接件的长度和固定位置，就能快速完成不同功能的机器人、自动化装置原型搭建。输出轴的限位结构也做了还原，对应实际产品的最大转角范围，在做运动仿真的时候可以准确模拟实际的动作行程，避免仿真时出现超出实际物理极限的动作，保证仿真结果和实际运行状态一致。
