小型台式滚筒光饰研磨设备结构设计

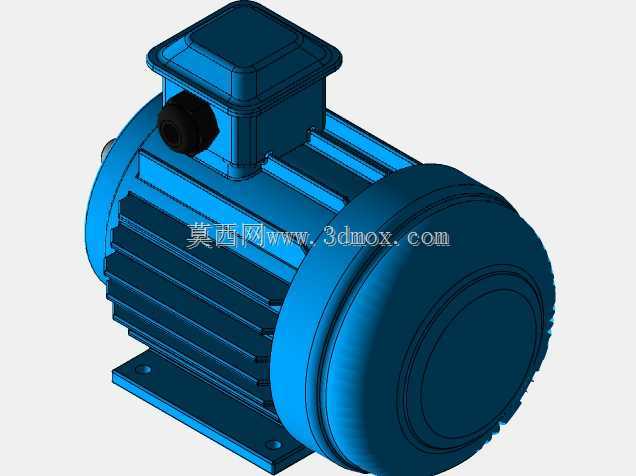

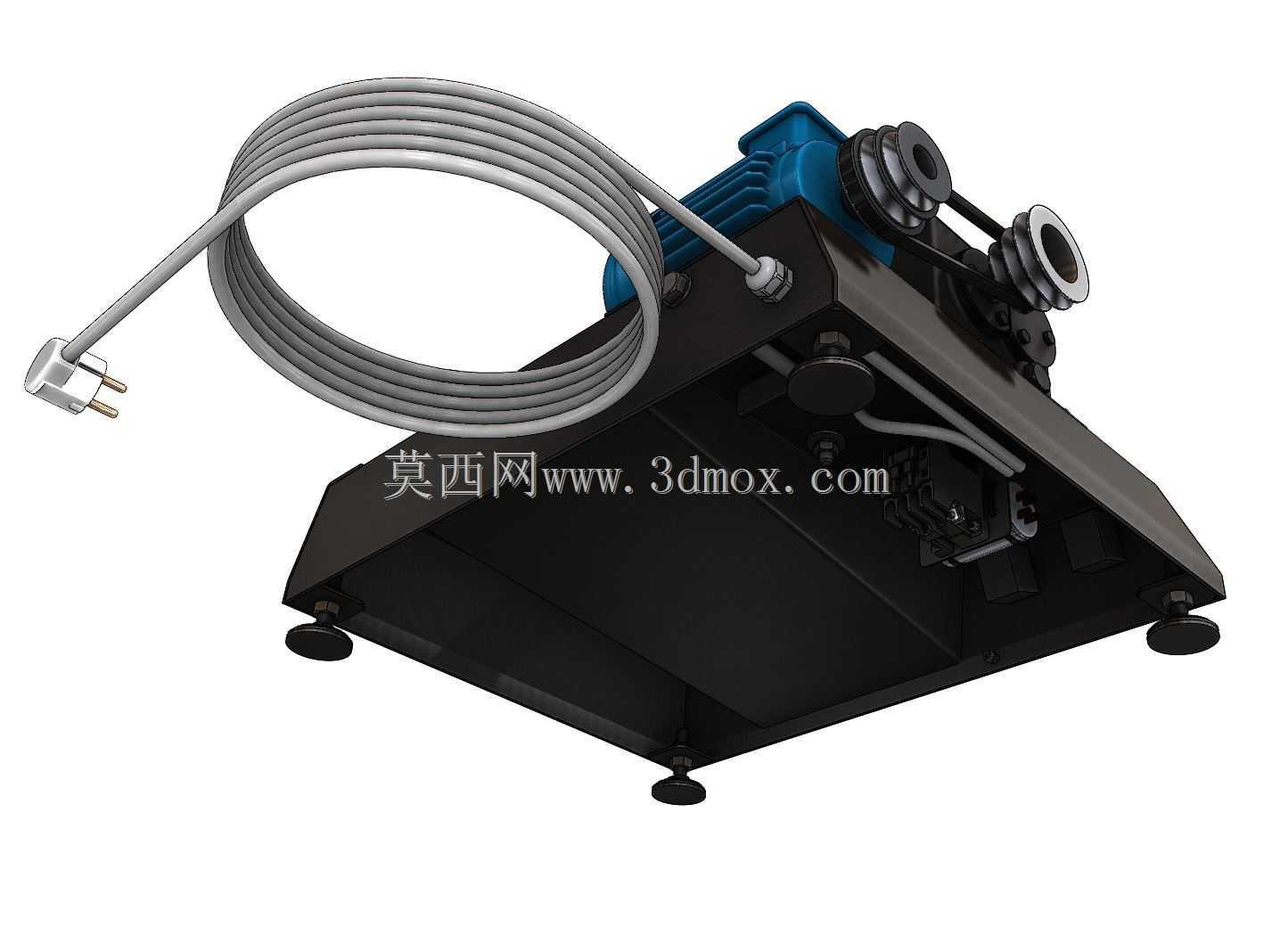

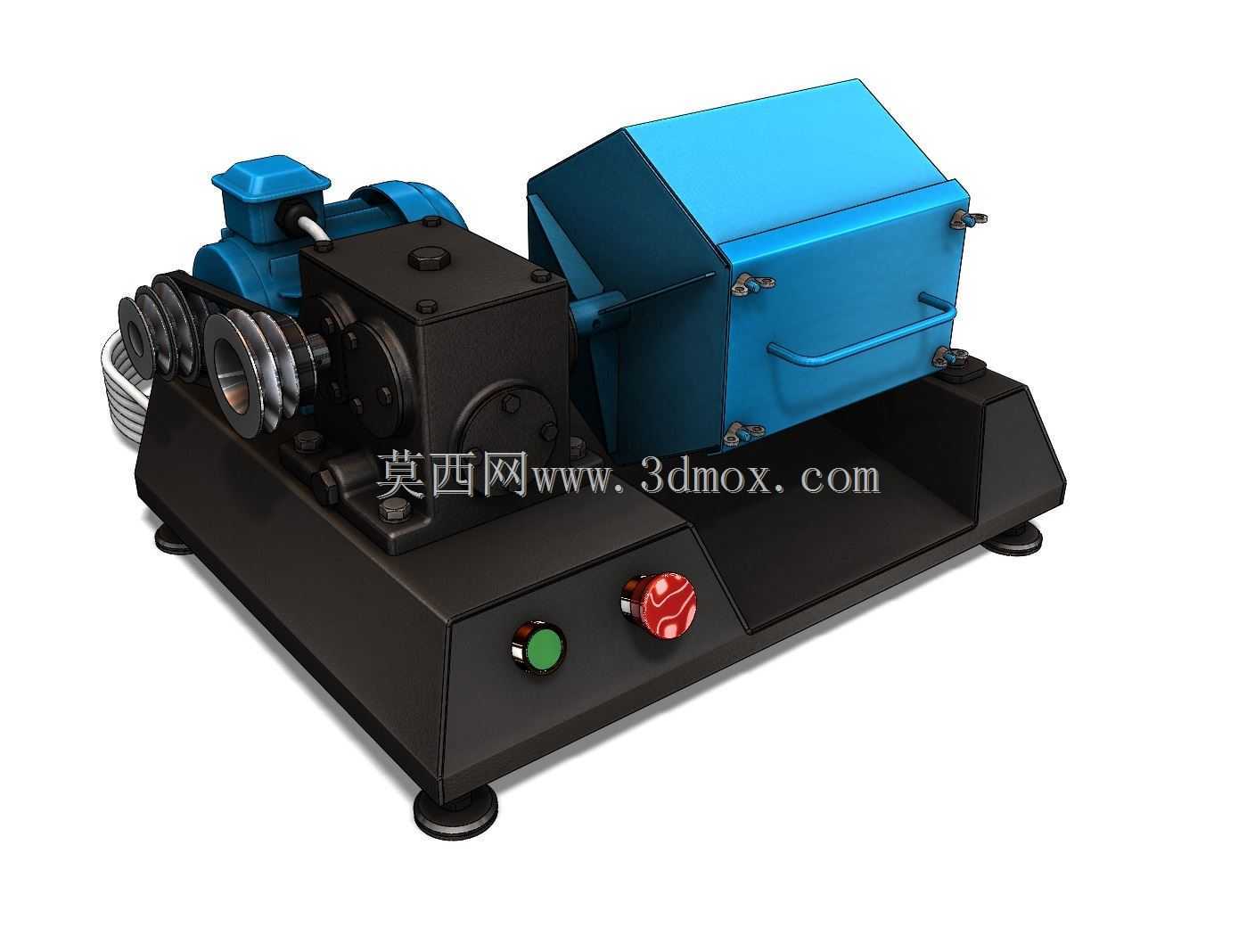

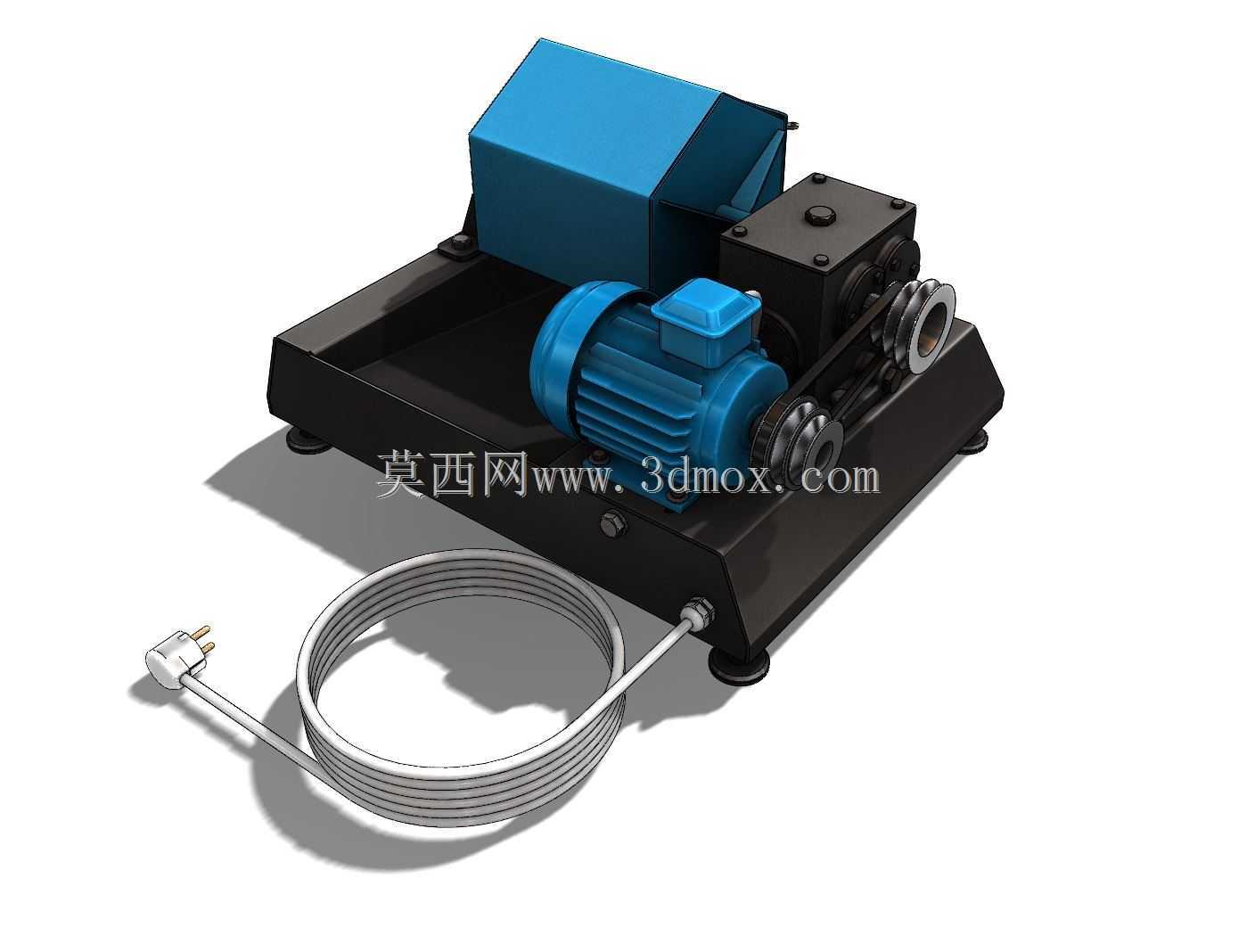

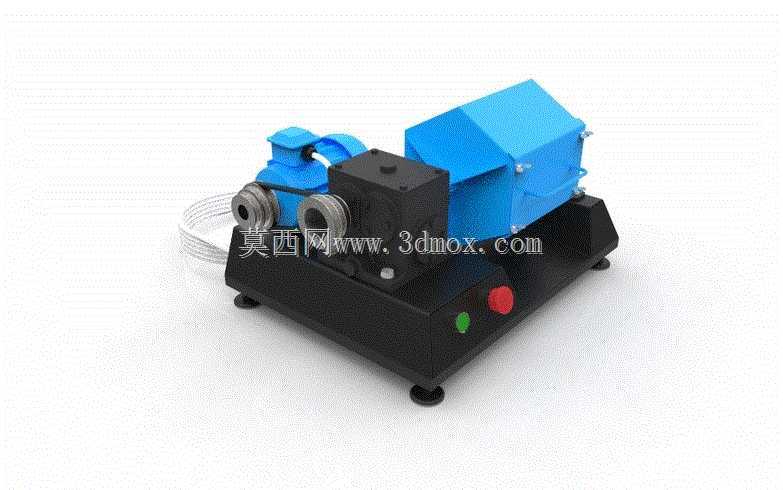

这款台式滚筒光饰设备主要面向小尺寸五金零件、精密冲压件、小型注塑件的批量光整加工场景，在五金加工、精密零部件制造、小五金配件生产的表面处理工序中应用广泛，可完成零件去毛刺、飞边打磨、表面氧化层去除、倒角倒钝、表面粗糙度细化等加工需求，相比手工打磨效率提升明显，且加工后零件表面一致性更好，不会出现手工打磨的局部过抛或漏抛问题。设备整体采用卧式驱动布局，动力单元与研磨滚筒分体式安装在一体式铸铁机座上，机座底部配置四个可调减震脚杯，可抵消滚筒运转时的偏心动载荷，降低设备运行时的振动传递，适合放置在车间工位台或专用工作架上使用，无需额外做地基固定。驱动端采用减速机构直连滚筒主轴，传动链路短，动力损耗小，运转时噪音控制在车间可接受范围内，启动与停止过程平稳，不会出现滚筒内磨料与工件因急停产生的撞击磕碰问题。研磨滚筒采用5升容积设计，单次可装载直径30mm以下的小型零件总重量不超过5公斤，搭配不同粒度的研磨磨料、抛光剂可完成粗磨到精抛的全工序加工，滚筒端盖采用快拆式锁紧结构，装卸工件与磨料时操作便捷，密封结构可防止研磨过程中研磨液渗漏。设备操作端设置在机座前侧，配置红绿两个控制按钮，分别对应启动与停止功能，操作逻辑简单，一线操作人员无需复杂培训即可上手使用，机身外侧的电机端加装防护外壳，避免运转过程中异物卷入传动部位，符合车间设备安全防护要求。从设计思路来看，这款设备优先考虑小型加工场景的使用需求，整体结构紧凑，占地面积小，整机宽度不超过400mm，长度不超过500mm，高度不超过300mm，可灵活放置在现有生产线的边角工位，不需要占用大面积生产场地。传动部位的轴承座采用可拆卸式设计，后期维护更换密封件、轴承时无需拆解整个机身结构，降低设备后期维护成本。滚筒与驱动轴的连接采用定位销加锁紧螺栓的固定方式，长期运转后不会出现滚筒松脱移位的问题，同时也方便根据加工需求更换不同内壁材质的滚筒，比如加工怕磕碰的软质金属零件时可更换聚氨酯内衬滚筒，加工硬质五金件时可更换耐磨钢内衬滚筒，适配不同材质零件的加工需求。设备的电气元件全部内置在机座内部的电气仓内，外部仅露出操作按钮与电源接线端，可抵御研磨过程中飞溅的研磨液与磨料粉尘，延长电气元件的使用寿命，适合车间多粉尘、有少量液体飞溅的加工环境。
