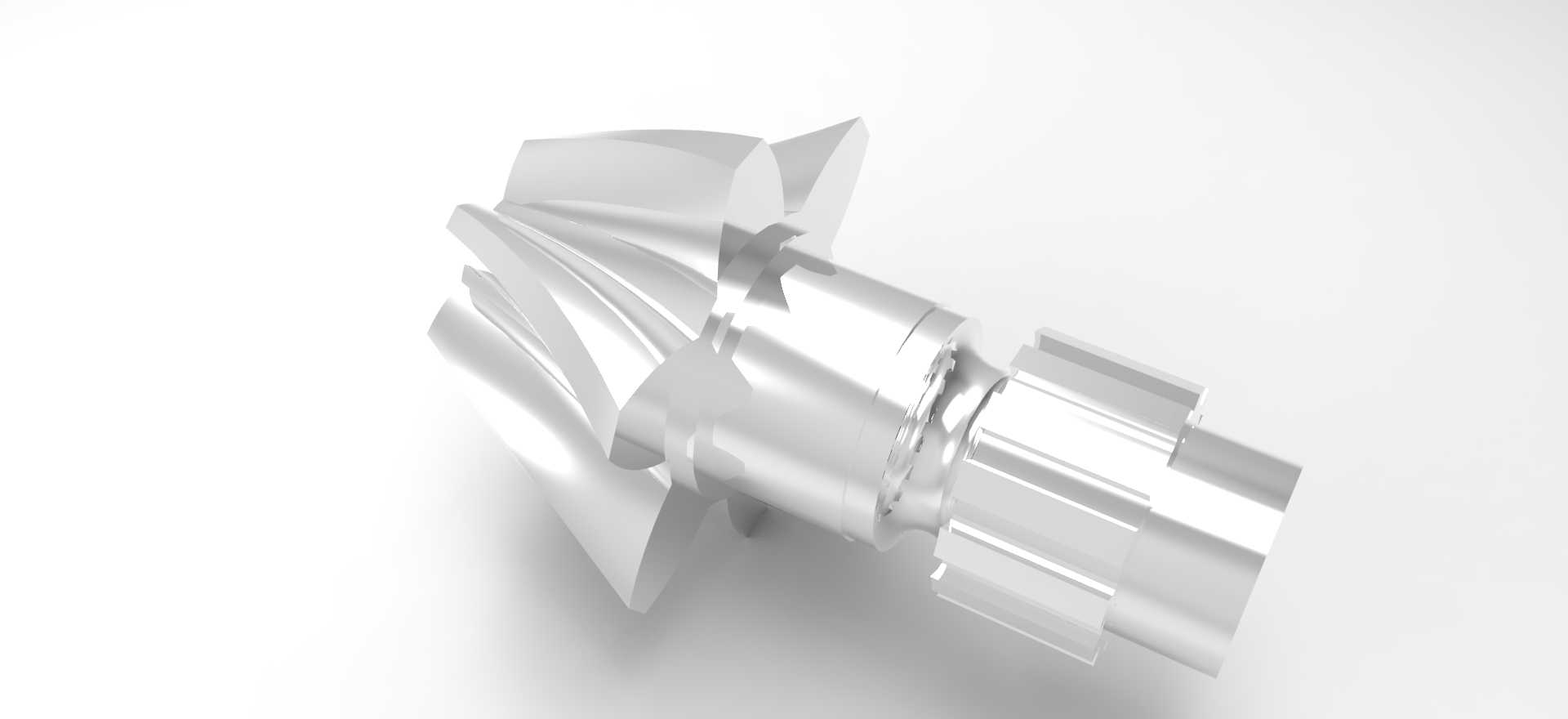

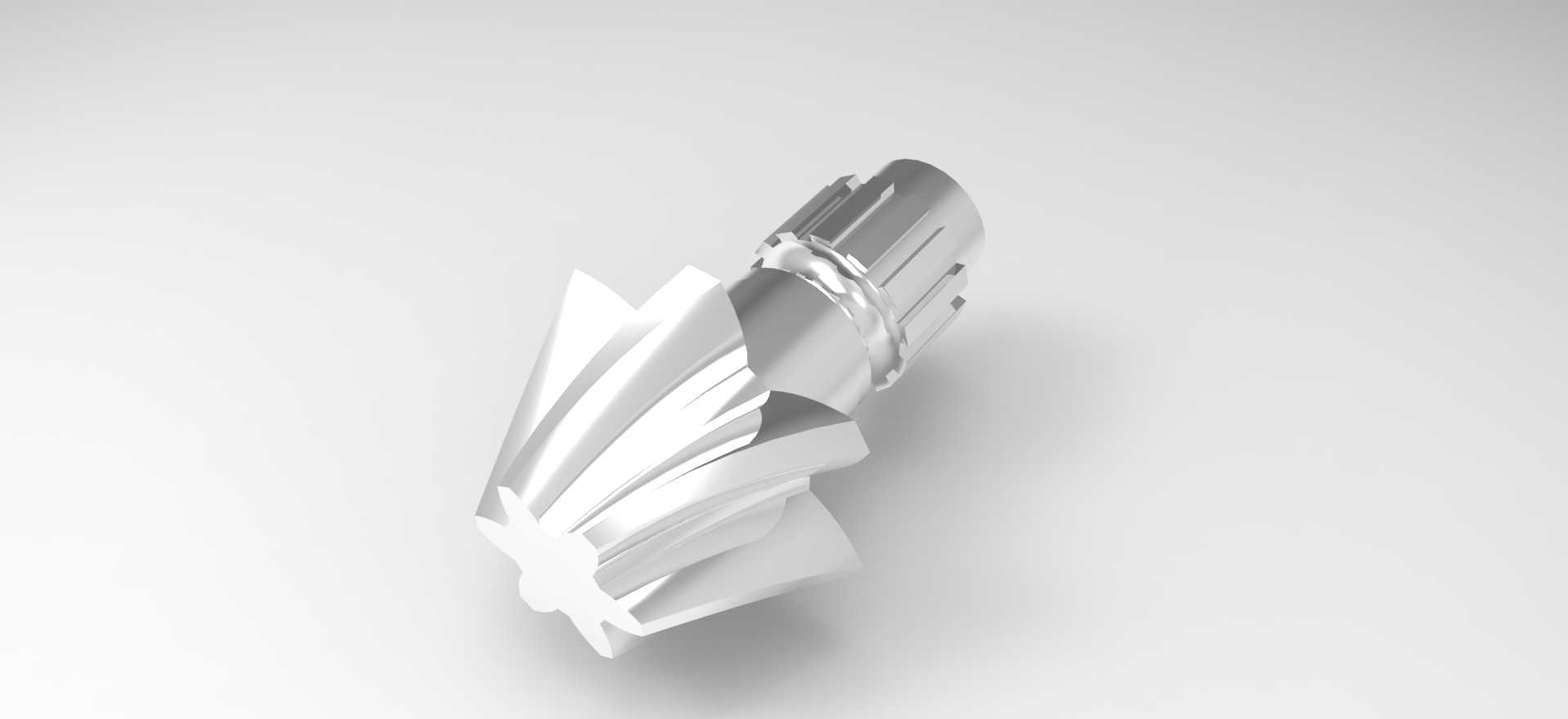

螺旋锥齿轮与花键轴组合传动构件

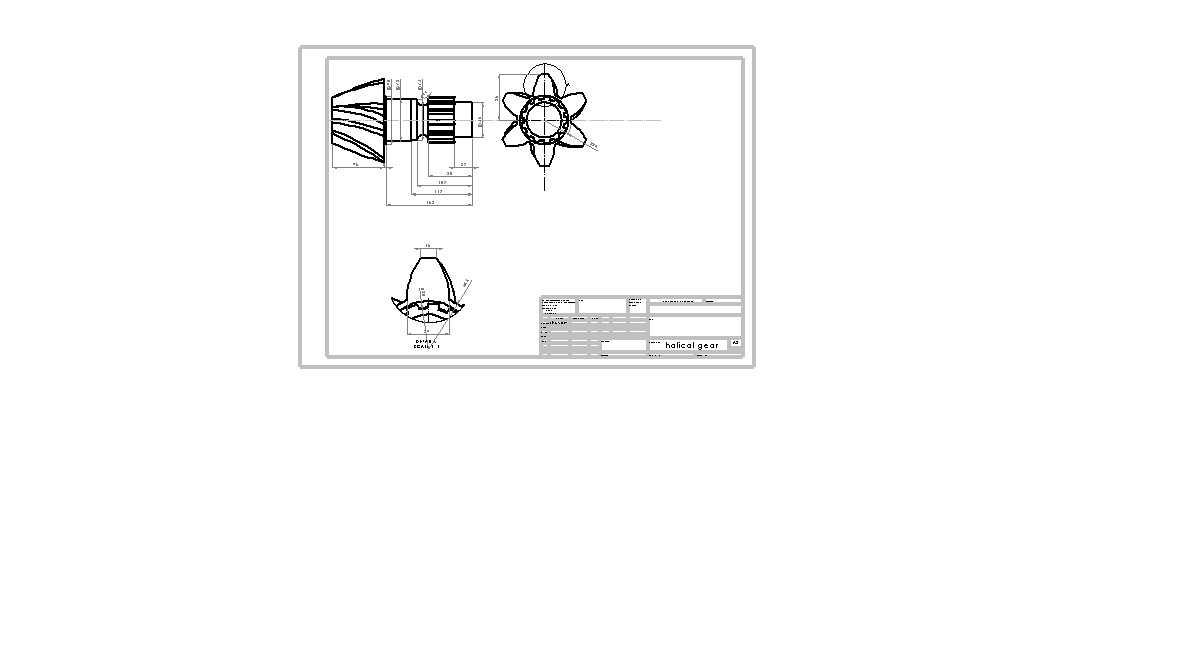

在重载传动系统的布局设计中，这类集成螺旋锥齿与花键连接结构的轴类构件，往往承担着交错轴动力换向、大扭矩稳定传递的核心作用，常见于工程机械行走驱动、机床主轴进给箱、农业机械动力分配单元等需要改变动力传输方向的工况场景。从实际使用需求出发，这类构件的螺旋锥齿段采用等基圆锥齿形修形设计，齿面沿齿长方向做鼓形修缘处理，能有效抵消安装时的轴系交角偏差、负载下的轴系挠曲变形带来的啮合冲击，避免重载工况下出现齿端应力集中导致的崩齿、点蚀失效，相比直齿锥齿轮，啮合重合度提升30%以上，传动过程中齿面接触为渐进式滑滚结合，运行噪音更低，承载能力更强，适合中高速、大冲击负载的连续运转场景。构件中段设置的多阶轴肩并非随意设计，每一段轴颈的直径、长度都对应传动箱内轴承、隔套、密封件的安装尺寸，轴肩的圆角半径严格匹配对应轴承的内圈倒角尺寸，既保证轴承安装到位后端面能完全贴合轴肩实现轴向定位，又避免圆角过大导致轴承无法装靠、圆角过小产生应力集中削弱轴体强度的问题，轴颈表面的粗糙度要求控制在Ra0.8以内，满足滚动轴承配合面的精度要求，减少轴承内圈运转时的微动磨损。末端的渐开线花键段采用定心精度更高的齿侧定心设计，花键齿的齿向做微量倒锥，方便与配套的传动轮毂、连接套实现无卡滞装配，花键配合选用中等间隙配合公差，既能传递大扭矩，又能补偿安装时的少量同轴度偏差，避免花键副出现偏载磨损。在建模过程中，螺旋锥齿的齿面生成需要严格按照分锥角、螺旋角、齿顶高系数、变位系数等参数构建渐开线齿廓，再沿螺旋导程扫掠生成完整齿形，齿根部分做过渡圆角处理，还原实际加工中的齿根应力释放结构；花键段的齿形、退刀槽尺寸完全对应机械设计手册中渐开线花键的标准参数，退刀槽的宽度、深度满足滚齿、插齿加工的退刀空间要求，不会出现加工干涉问题。整个构件的外形尺寸设计充分考虑传动箱的内部安装边界，锥齿段的最大齿顶圆直径小于箱体内腔对应位置的最小避让尺寸，装配时不会与箱壁、其他传动件发生运动干涉，轴系的总长度匹配传动箱两侧轴承座的跨距，安装后两端轴承的预紧量能控制在合理区间，避免预紧过大导致轴承温升过高、预紧不足导致轴系窜动的问题。这类构件在实际装配时，需要先将轴承、密封件、隔套依次压装到对应轴颈位置，再将轴体穿入传动箱的轴承座孔，最后将花键端与从动轮毂连接，锥齿端与配对的螺旋锥齿轮调整啮合间隙，保证齿面接触印痕位于齿长中部、齿高方向偏齿顶位置，才能实现最佳的传动效果，建模时还原的所有细节结构，都能为后续的工程图出图、装配干涉检查、有限元强度校核、数控加工编程提供精准的三维数据支撑，减少设计阶段的尺寸校验工作量，避免实际生产中出现结构不匹配、加工无法实现的问题。
