台式数控铣床配套自定心台钳结构

　　在精密机加工车间的日常生产中，数控铣床的电极加工、小型精密零件装夹环节，一直对夹具的定心精度、重复装夹一致性有着极高要求，这款适配台式数控铣床的自定心台钳，正是针对EDM加工、CNC精密铣削场景下的快速定位装夹需求设计的配套工装。从实际加工场景来看，这类自定心台钳常配合3R、EROWA快换定位基准使用，在铜公电极加工、小型异形零件批量装夹工序中，能省去传统平口钳反复打表找正的辅助时间，单工位装夹准备时间可压缩至传统装夹方式的三分之一，尤其适合多工位批量加工的小型精密零件生产场景。

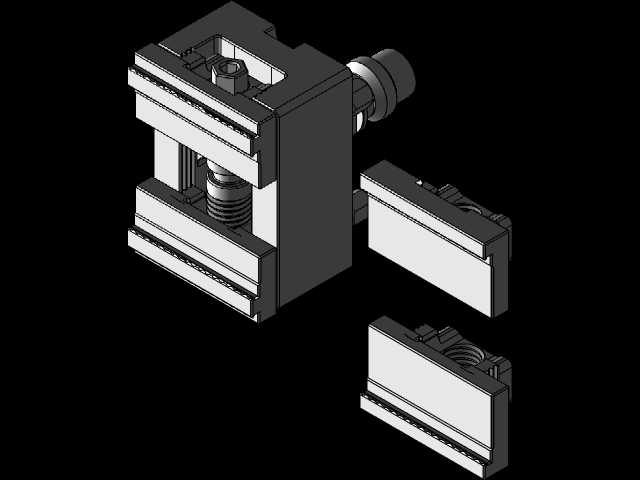

　　从功能特性上看，这款台钳采用双向同步驱动的定心结构，转动驱动端的调节螺杆时，两侧钳口会沿导轨同步向中心收拢或张开，不会出现普通平口钳单钳口移动导致的工件偏移问题，装夹过程中工件自动对准钳体中心基准，无需额外调整工件位置即可保证加工坐标系与机床基准的重合度。钳体本身采用分体组合式结构，固定基座与活动钳身通过矩形导轨配合，导轨面做了耐磨处理，长期反复装夹也不会出现间隙过大导致的定心精度衰减，钳口部分设计为可更换结构，针对不同材质、不同外形的工件，可以更换平口钳口、软质钳口或者异形仿形钳口，适配电极、小型轴类、方块类零件的装夹需求，不用整体更换台钳就能覆盖多种装夹场景。

　　设计思路上，这款台钳没有追求大夹持行程，而是针对台式数控铣床的工作台尺寸、小型零件加工的常见尺寸范围做了参数匹配，夹持范围覆盖8-55mm、50-75mm两个常用区间，刚好对应常规EDM电极、小型精密结构件的外形尺寸，避免了大行程台钳体积过大占用工作台空间、小行程台钳适配性不足的问题。驱动螺杆采用梯形螺纹传动，具备自锁特性，装夹到位后不会因为铣削过程中的振动出现钳口松动，螺杆端部做了内六角或者方头驱动接口，可以用扳手快速施加夹紧力，也能适配气动扳手的快速锁紧需求，适配不同操作习惯的车间作业场景。钳体底部设计了与快换定位系统匹配的基准接口，能直接安装在3R、EROWA的定位托盘上，不用额外做转接板就能实现台钳本身在机床工作台、EDM机床工作台之间的快速转用，重复定位精度能控制在微米级，满足精密加工的基准传递要求。

　　从安装边界来看，这款台钳的整体外形尺寸紧凑，安装在台式数控铣床的工作台上时，不会超出小型机床的行程范围，钳体高度经过优化，装夹工件后刀具的悬伸长度控制在合理范围内，避免刀具悬伸过长导致的加工振刀问题。基座上的安装槽采用标准T型槽间距设计，既可以通过T型螺栓直接固定在机床工作台上，也可以配合快换底板实现快速拆装，安装时不需要对工作台做额外改造，直接替换原有平口钳即可投入使用。钳身的排屑空间做了专门设计，加工过程中产生的铁屑、切削液不会积存在导轨和螺杆的配合间隙里，日常维护只需要用压缩空气吹净即可，不需要频繁拆解清理，能降低车间日常维护的工作量。

　　实际使用中，这类自定心台钳在电极加工场景的优势尤为明显，传统平口钳装夹铜公电极时，需要反复打表找正电极的中心位置，每次装夹的找正时间往往比加工时间还长，而这款自定心台钳因为本身定心精度高，配合快换基准使用时，只要第一次安装校准好台钳的基准坐标，后续更换工件时不需要重新找正坐标系，直接装夹工件即可启动加工，对于批量电极加工的车间来说，能大幅提升设备的有效加工时间。同时钳体的刚性经过强化，在铣削加工的切削力作用下，钳身不会出现变形或者让刀问题，装夹硬质合金工件或者小切削量的精密铣削时，能稳定保证加工精度，不会因为夹具刚性不足导致零件尺寸超差。
