L298N步进电机驱动控制板组件结构

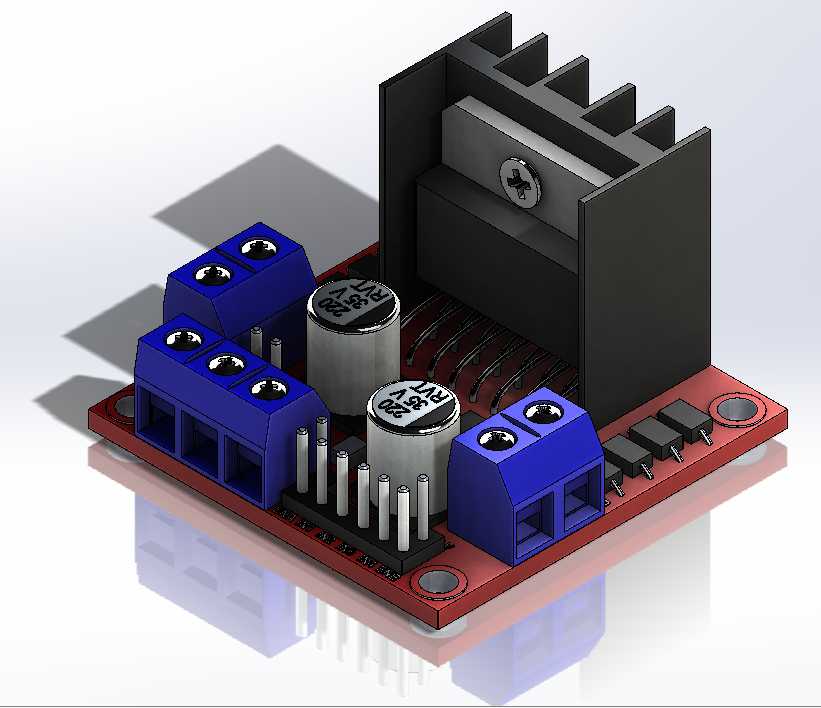

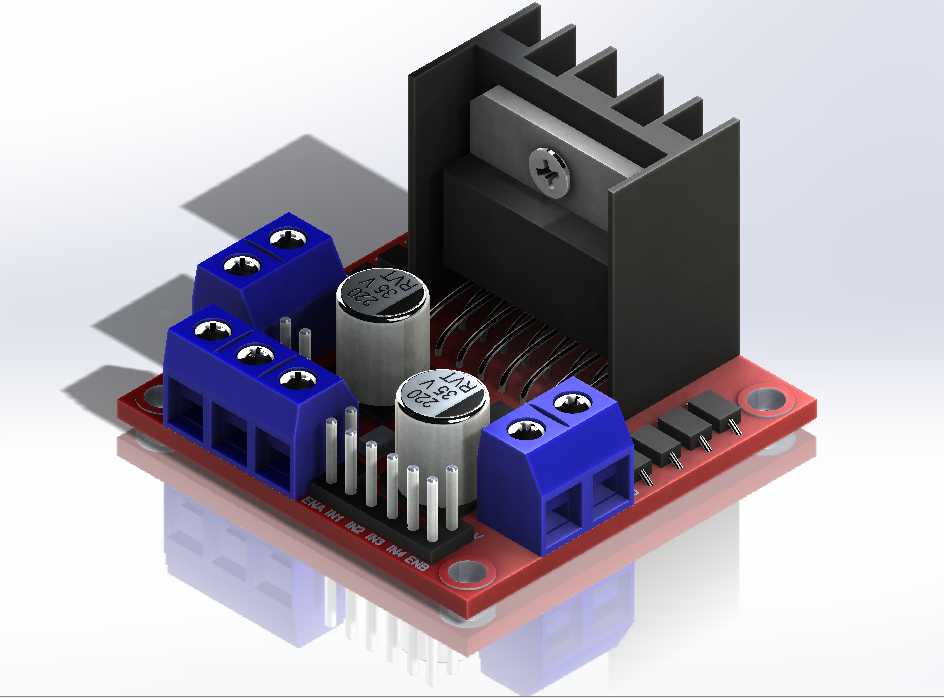

在小型自动化设备、教学实验平台、桌面级运动机构的开发场景里，步进电机的驱动控制是整套运动系统的核心环节，L298N作为成熟的双全桥驱动方案，对应的驱动板组件是很多入门级运动控制场景里的常用部件。做这套组件的三维结构建模时，最先要明确的是实际使用中的安装边界，整个驱动板采用红色FR-4玻纤基板作为载体，基板四角预留了标准的3mm直径安装孔，孔位间距适配常用的面包板、实验台架以及小型设备内部的安装凸台，安装时不需要额外做孔位改制，直接用M3铜柱或者螺丝就能完成固定，基板整体的长宽尺寸控制在适配小型设备电控仓的范围，不会占用过多的安装空间，在紧凑的桌面机器人、智能小车、小型传送带模组里都能找到合适的安装位置。

从功能结构来看，板载的核心散热件是黑色的梳齿状铝制散热片，通过十字螺丝直接压合在L298N主芯片的顶面，建模时还原了散热片的鳍片间距与厚度，实际使用中这个散热片负责带走芯片大电流输出时产生的热量，保证驱动模块长时间带载运行时不会因为过热触发过温保护，建模时也预留了散热片与周边电容、接线端子的安全间隙，避免组装时出现结构干涉。板上的电解电容采用立式安装布局，两个不同容值的铝电解电容分别布置在主芯片的电源输入侧，建模时还原了电容的引脚长度、本体直径以及顶部的防爆压痕结构，实际电路里这部分电容负责滤除电源回路的纹波，避免电机启停时的电压波动影响控制信号的稳定性。

接线端子部分采用蓝色的螺钉式接线端子，一共四组端子分别对应电源输入、两路电机输出的接线位，建模时还原了端子的压线螺钉结构、接线口的导向倒角，实际接线时不需要焊接，直接将剥好的导线插入端子后拧紧螺钉就能完成接线，方便现场调试时的线路改接，端子的高度与散热片的高度做了匹配，不会出现端子过高遮挡散热片通风路径的问题。板载的排针采用直插式排针布局，一共6根控制信号排针垂直焊接在基板上，排针的间距为标准2.54mm，适配常规的杜邦线连接，建模时还原了排针的针脚直径、塑料基座的尺寸，实际使用时这部分排针用来连接主控板的IO口，接收方向、脉冲、使能类的控制信号。板上还布置了多颗贴片式续流二极管，沿着输出回路的路径排布，建模时还原了二极管的贴片封装尺寸与焊接位置，实际电路里这部分二极管负责泄放电机绕组断电时产生的反向电动势，保护主芯片不会被反向电压击穿。

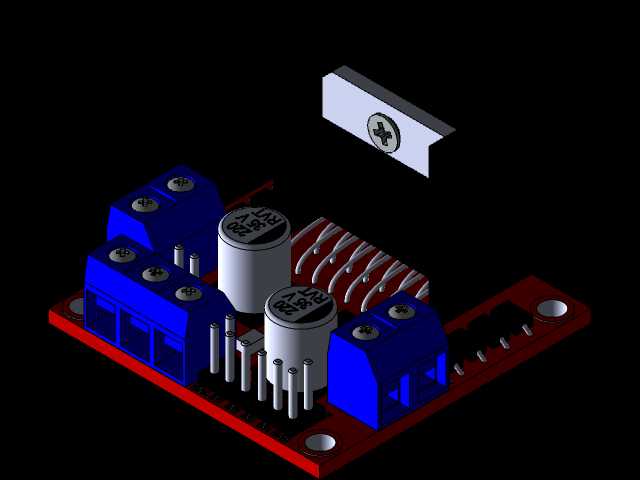

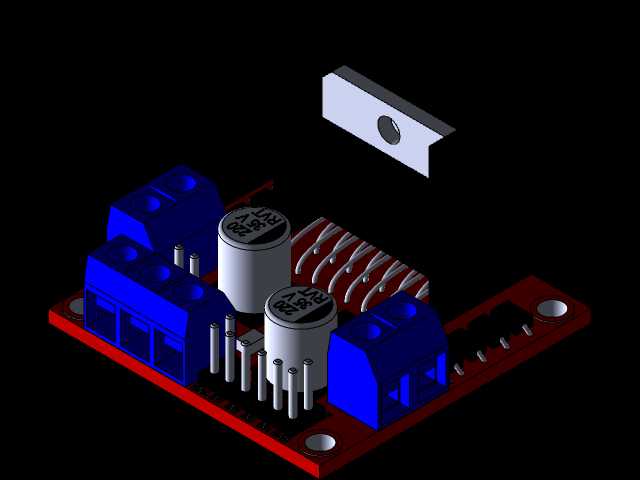

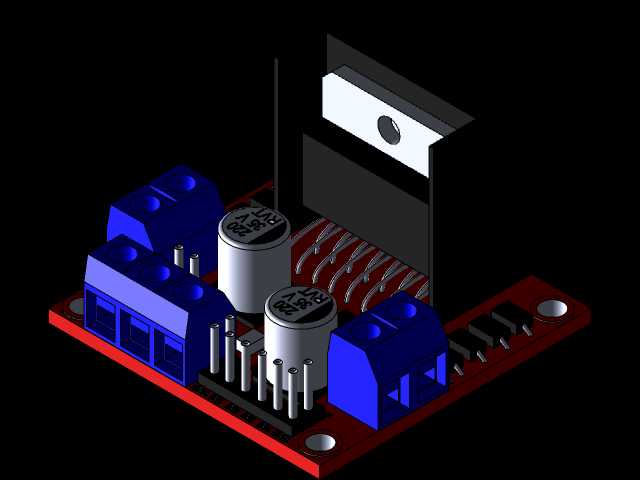

建模过程中，所有元器件的装配关系都按照实际波峰焊后的组装状态还原，电容、排针、端子的焊接引脚都穿出基板背面，预留了标准的焊盘高度，不会出现元器件悬浮、穿模的问题。在做结构校验时，重点核对了散热片与周边电容的安全间隙、接线端子接线时的操作空间、安装孔位与板上走线区域的避让关系，保证模型导出后可以直接用来做设备电控部分的布局干涉检查，也能作为教学演示时的结构展示模型，帮助刚接触电机驱动的开发者快速理解模块的硬件构成与安装要点。在实际选型应用时，这套驱动组件可以驱动两路直流电机或者单路两相四线步进电机，适配的电压范围覆盖常见的小型电机供电区间，对应的结构尺寸也能和多数开源硬件平台的安装位兼容，不需要额外做结构改制就能集成到整套运动控制系统里。
