带全零件组件的直线跟随移动机器人结构

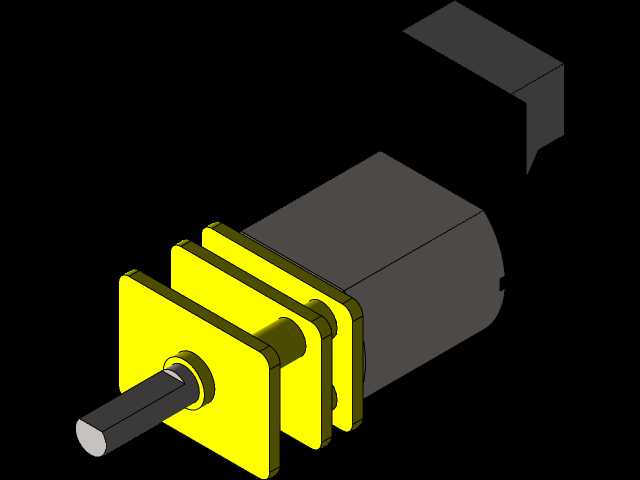

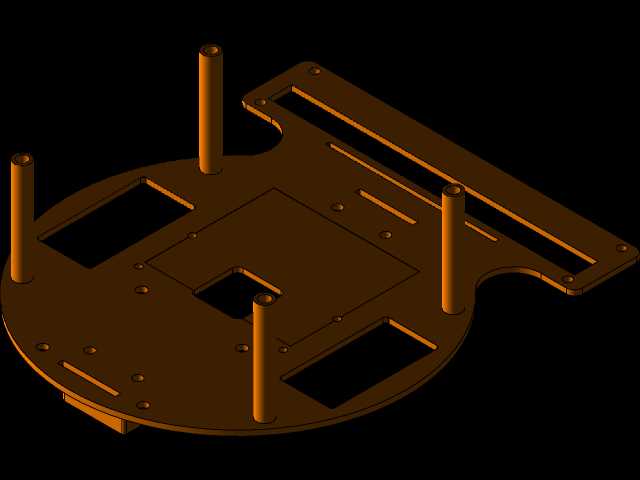

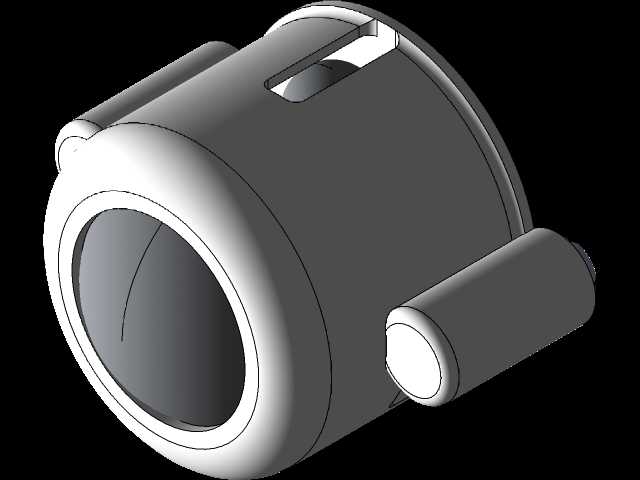

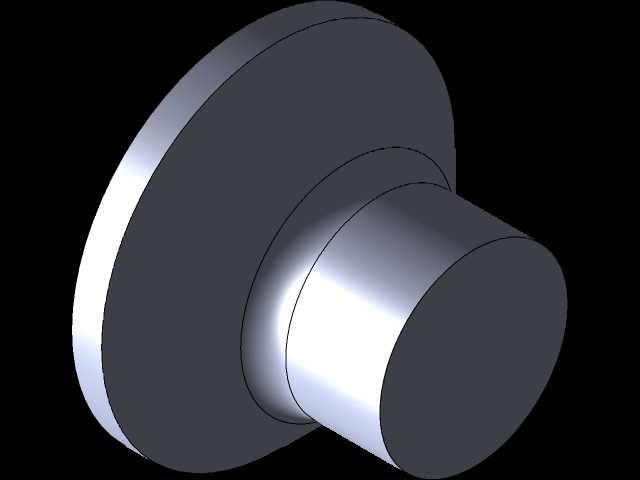

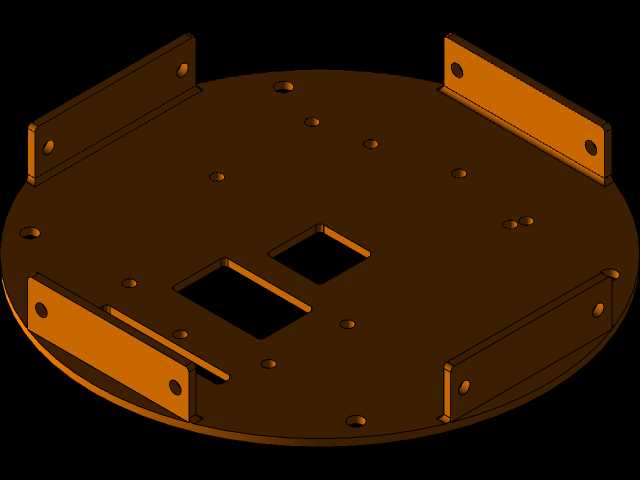

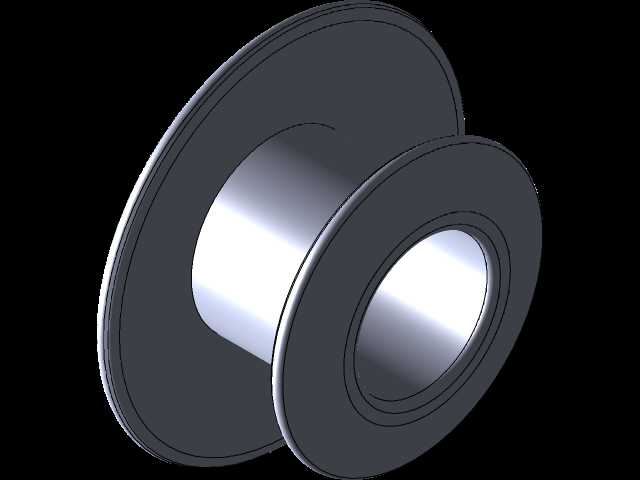

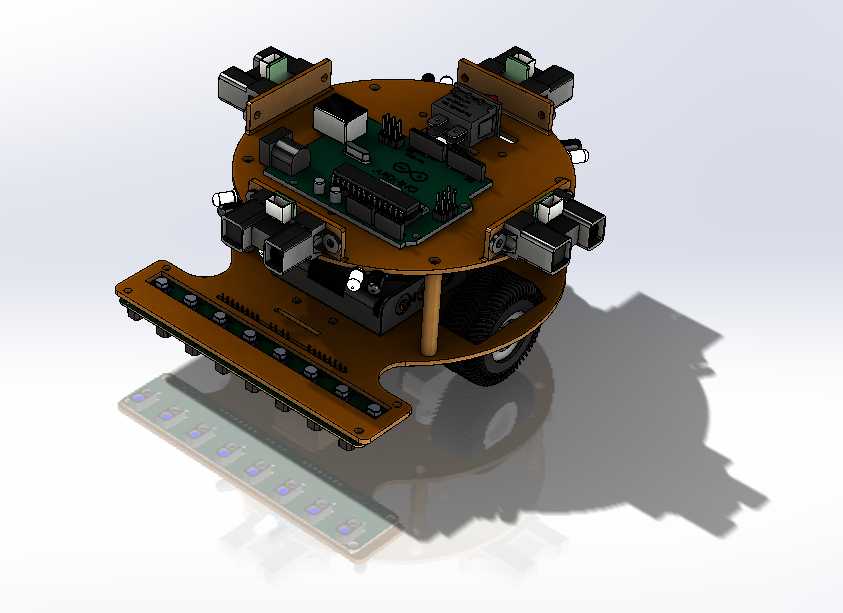

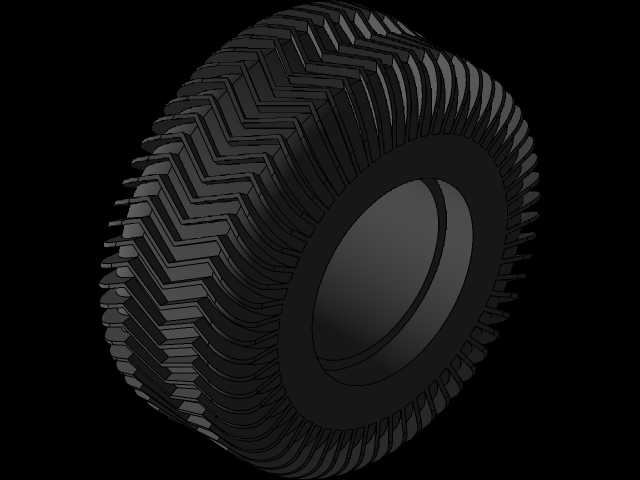

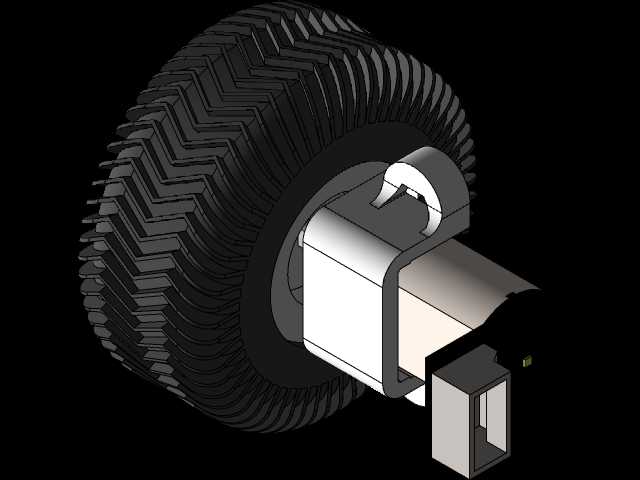

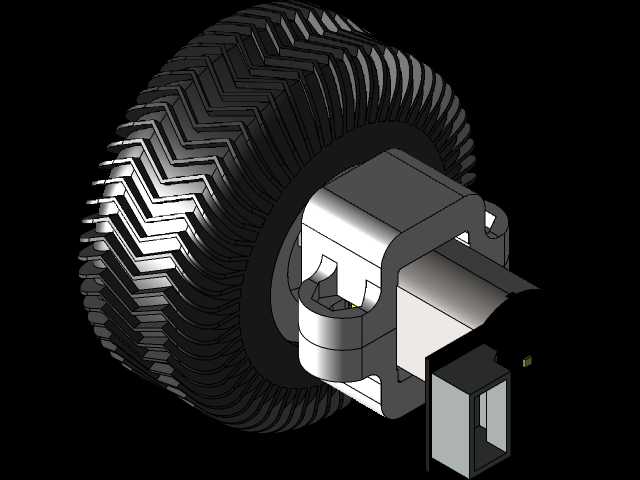

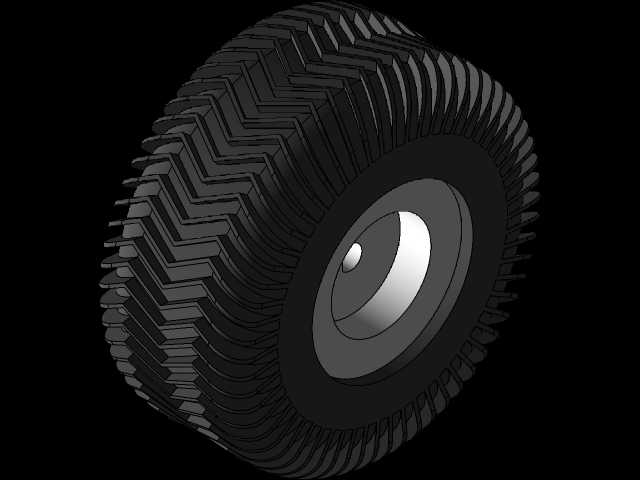

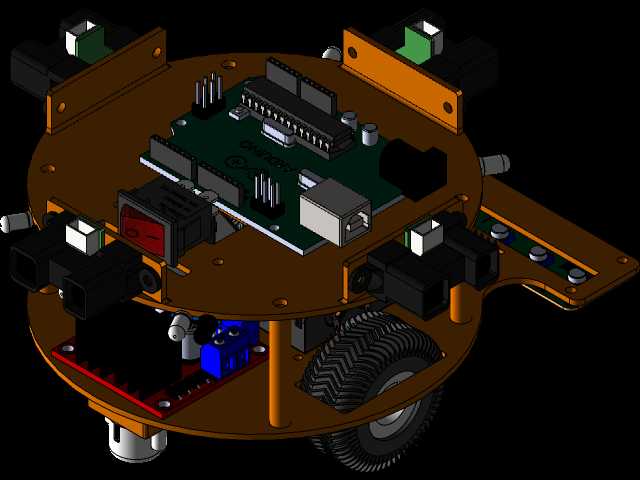

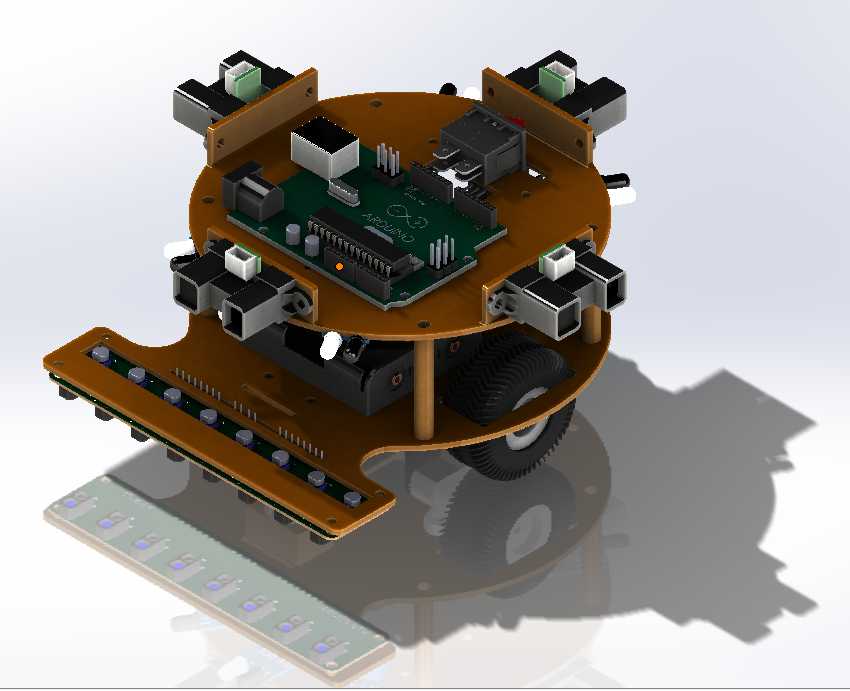

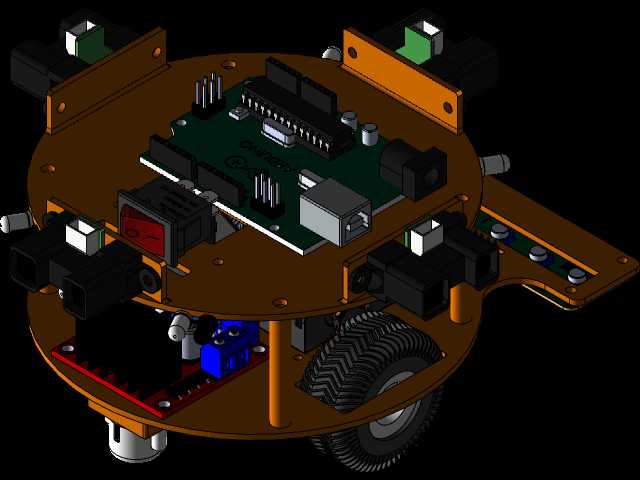

　　这款直线跟随移动机器人的结构设计，核心面向教学实验、小型物料定点转运、产线辅助巡线作业场景，在职业院校机电一体化实训台、电子类创客空间、小型电子组装产线的工位间物料传递环节都有适配空间，整体采用分层堆叠的安装布局，将控制核心、传感单元、驱动执行部件沿垂直方向排布，最大化压缩水平方向的占用空间，适配狭窄通道内的直线循迹移动需求。底盘部分采用玻纤板与绝缘电木板组合的双层承载结构，下层底盘预留了驱动轮、从动万向轮的安装孔位，驱动轮采用微电机组件直连的布置方式，省去额外的传动链路，减少传动间隙带来的走形偏差，从动端采用脚轮球轮作为支撑，三个支撑点形成稳定的三角支撑结构，保证移动过程中不会出现侧倾，同时球轮的低转动阻力特性，

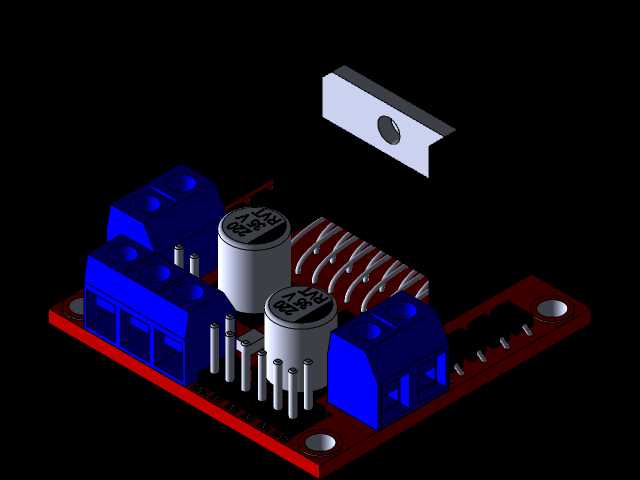

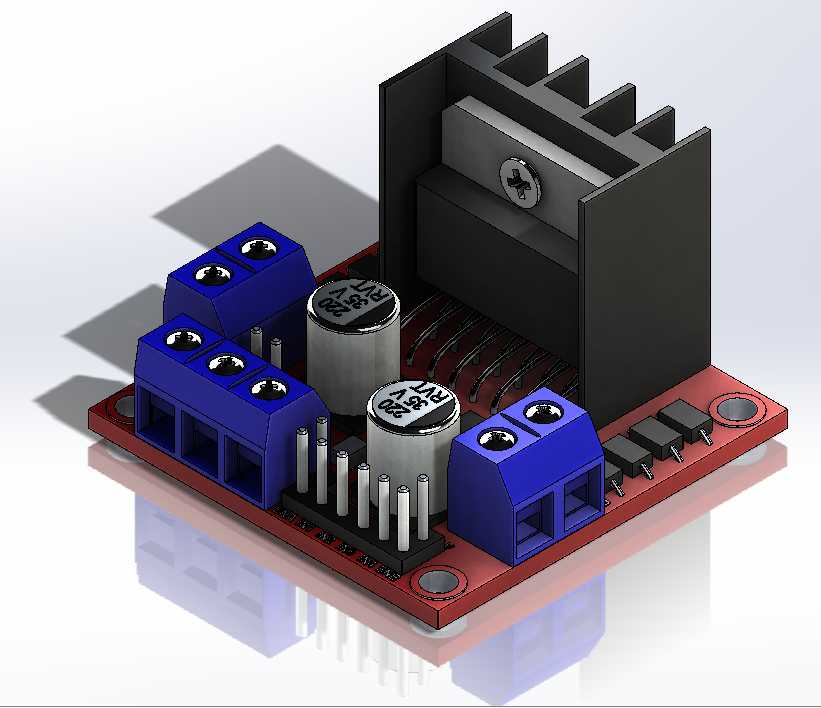

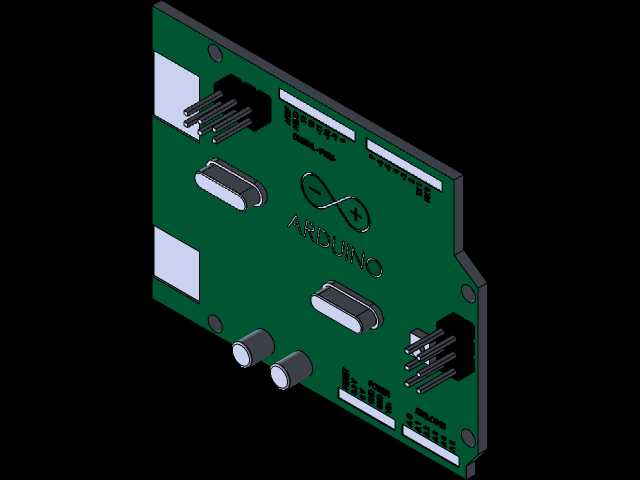

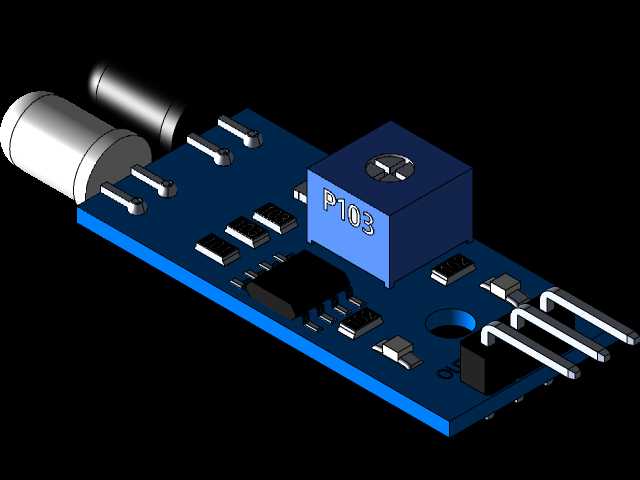

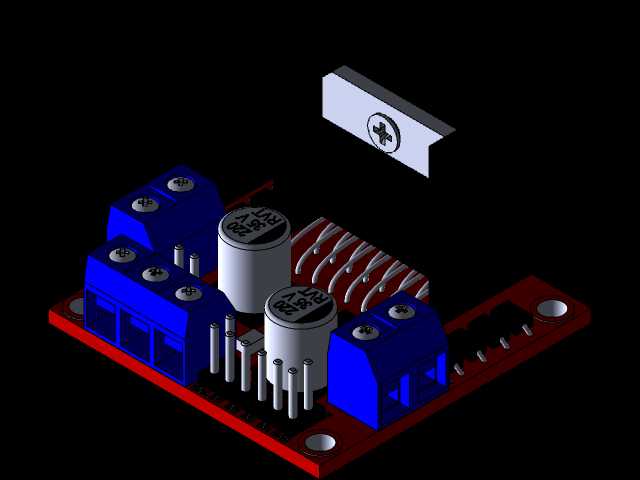

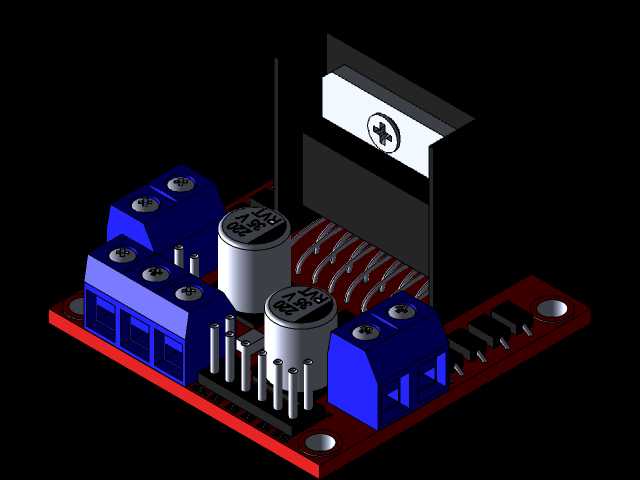

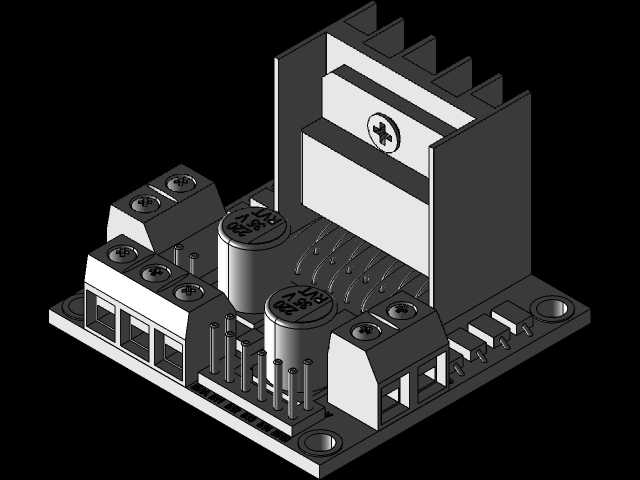

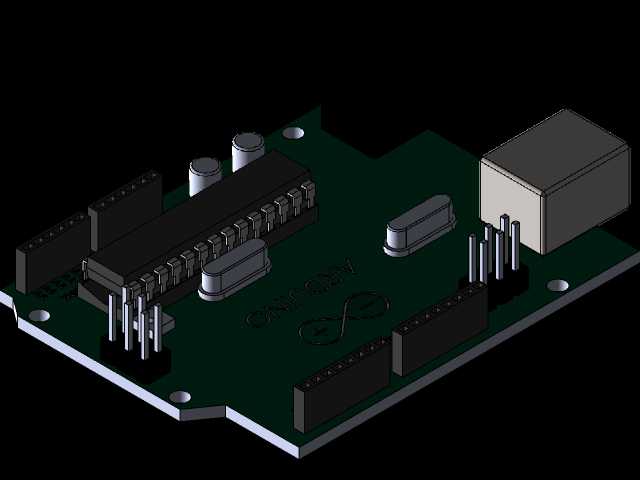

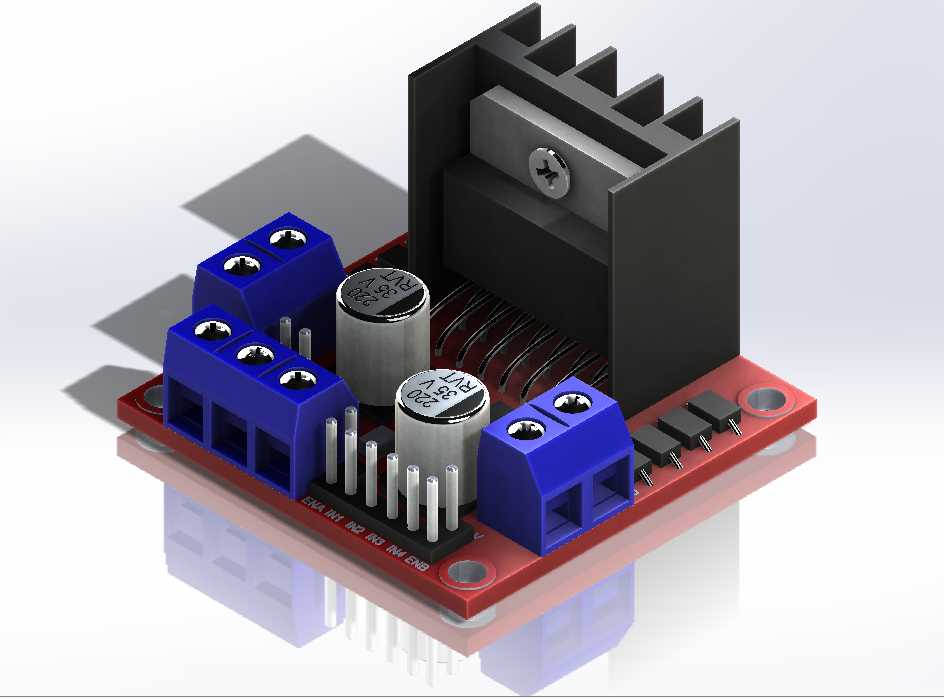

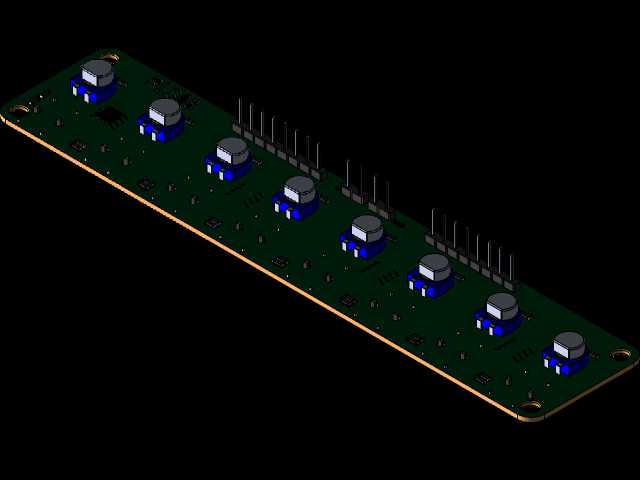

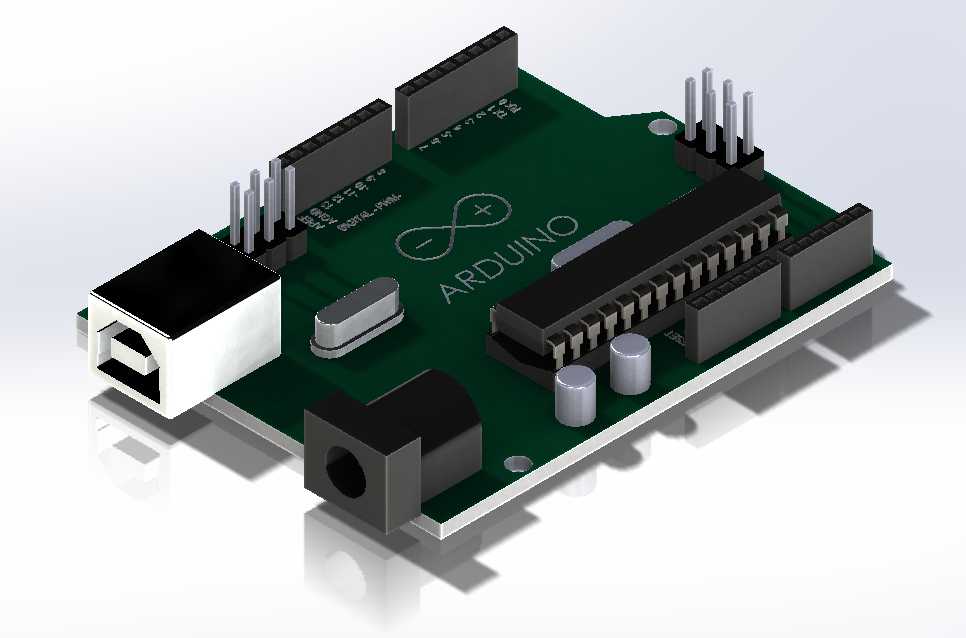

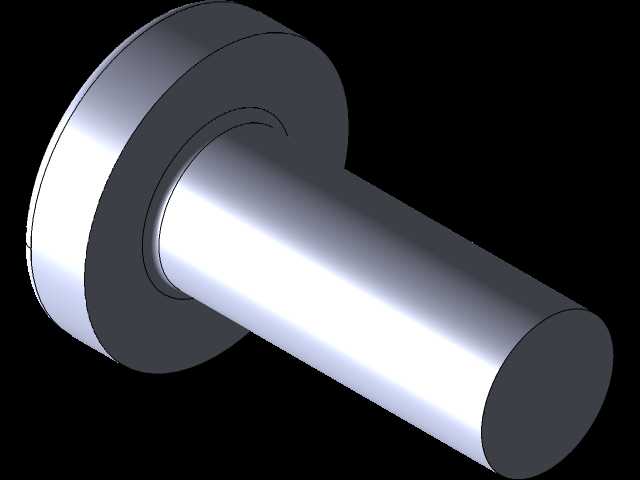

　　能降低驱动端的功率损耗，适配小容量电池供电下的长续航运行需求。上层安装板通过铜柱与下层底盘固定，铜柱的高度预留了电路板接线、传感器走线的空间，避免线束挤压造成的接触不良问题，上层板中心位置固定Arduino Uno控制板，控制板周边预留了排针扩展接口，可直接对接L298步进电机驱动器、各类传感单元的接线，无需额外飞线转接，降低组装过程中的接线错误概率。传感单元的布置覆盖了循迹、避障、状态检测多个维度，黑色与白色LED传感器分两组布置在底盘前端的延伸臂上，延伸臂探出底盘主体边缘，可提前检测地面的循迹标识线，阵列传感器沿延伸臂横向等距排布，可识别不同宽度的直线标识，同时兼容黑色线白底、白色线黑底两种常见的循迹场景，

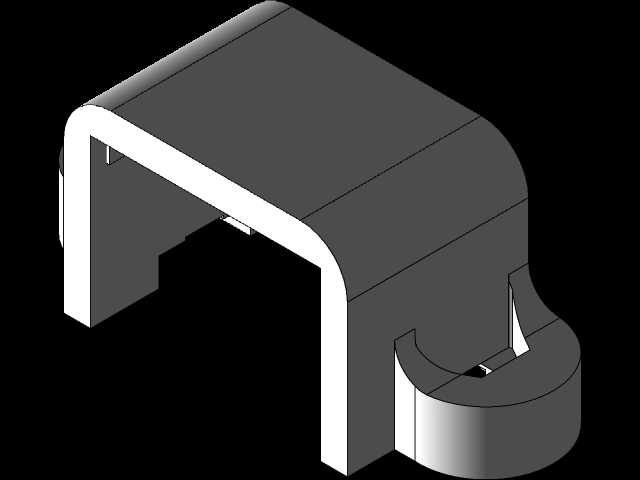

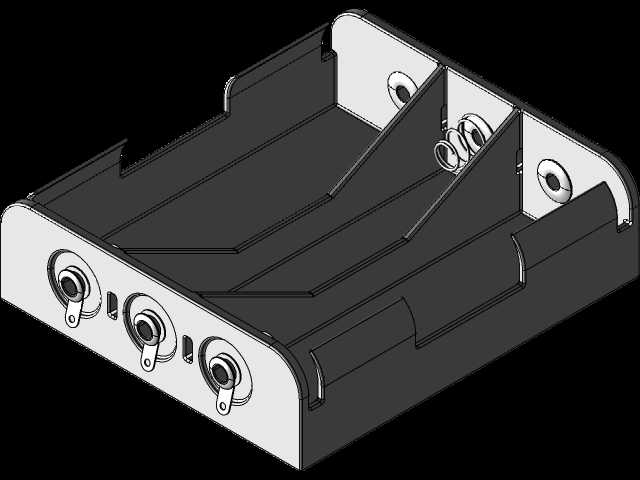

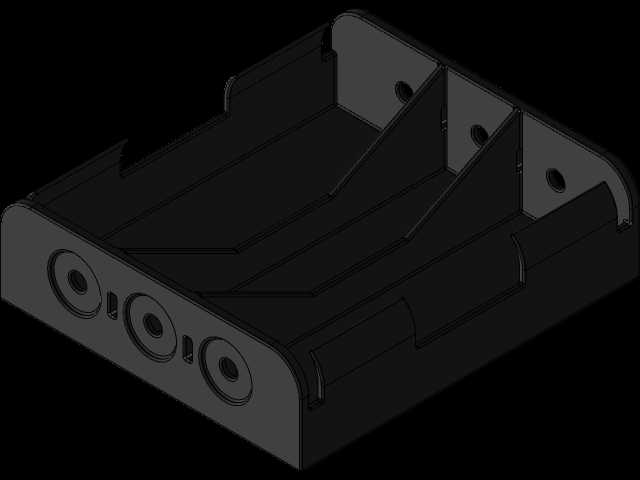

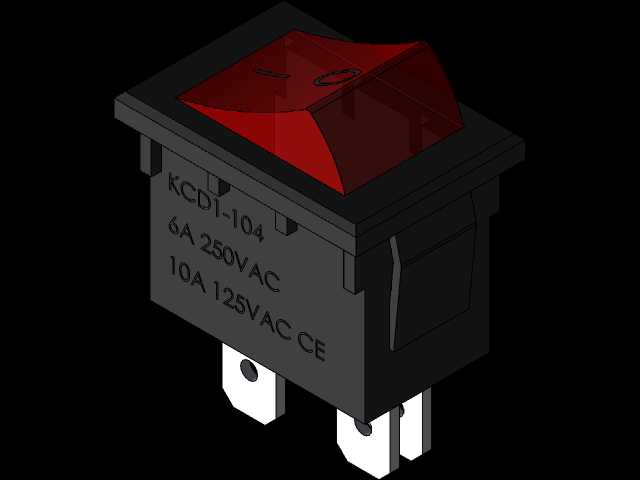

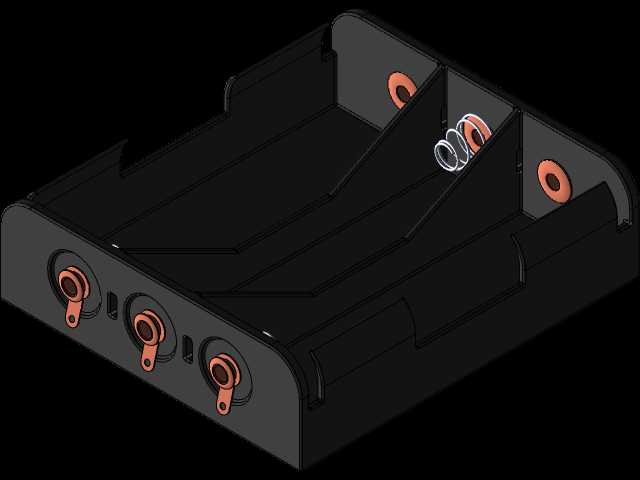

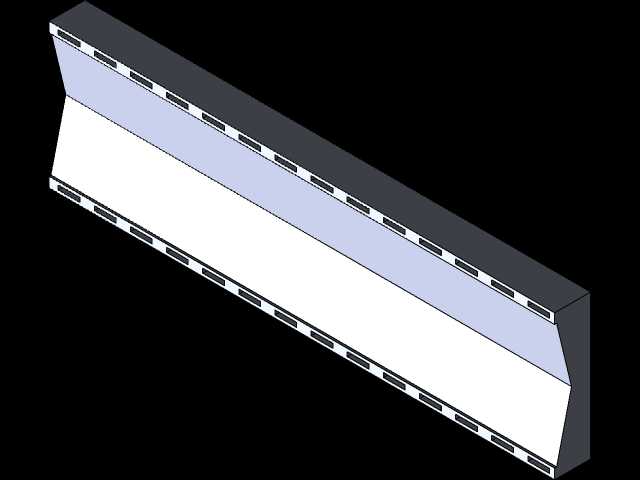

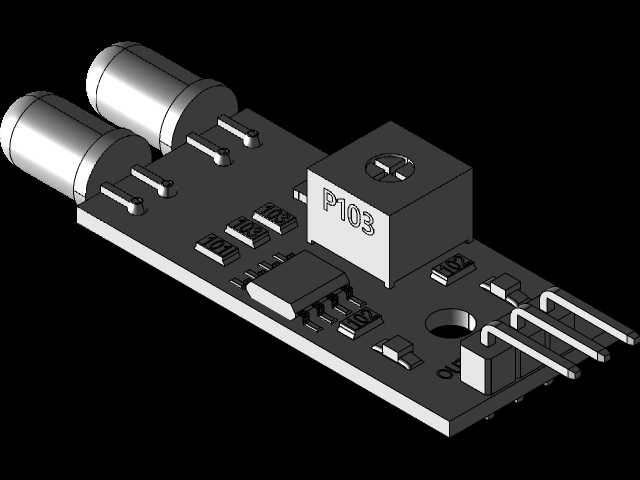

　　红外检测板布置在底盘侧方四个方向，可检测周边的障碍物，触发减速或者停移动作，测量传感器预留了安装位，可根据使用需求加装测距、灰度检测模块，拓展设备的应用边界。电池支架设计为抽拉式结构，固定在下层底盘的中部空位，电池更换时无需拆解上层电路板，直接从侧方抽出即可完成更换，适配常规的18650电池组安装，开关KCD1-104布置在底盘侧方的易操作位置，接线端直接串联在电池供电回路中，无需额外走线到上层控制板，减少供电线路的压降。外壳部分采用分体式卡扣设计，分别覆盖上层电路板的边缘、驱动轮的外露部分，既可以避免运行过程中线束被运动部件剐蹭，也能防止外界灰尘落到电路板接插件上造成接触故障，所有外壳零件都预留了定位卡扣与安装孔，

　　组装时可先通过卡扣定位再拧入固定螺丝，降低组装过程中的对位难度。整体结构的安装边界充分考虑了桌面级应用的尺寸限制，水平方向最大轮廓控制在常规A4纸的尺寸范围内，垂直方向总高度不超过150mm，可直接在常规的实训台、产线工作台面上运行，不会与台面上的其他工装、物料产生干涉。设计过程中所有零件的安装孔位都做了对位校验，驱动轮的轴线与底盘中心线重合，保证直线运行时不会出现跑偏，传感器的安装高度统一距离检测面10-15mm，处于各类光电传感器的最佳检测距离区间，无需额外调整传感器高度即可获得稳定的检测信号，所有标准件都采用通用规格，替换时无需定制特殊零件，降低后期维护的配件成本。
