可调式重型管子钳三维结构设计

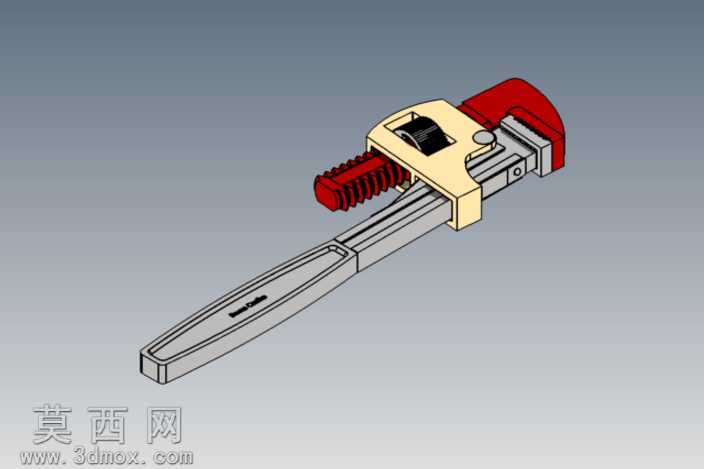

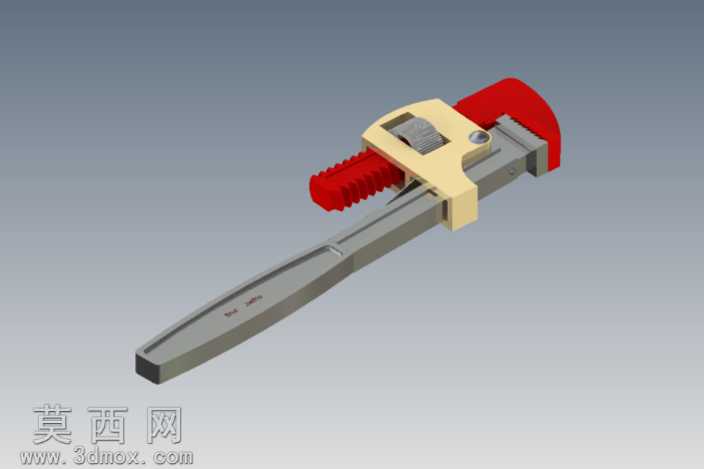

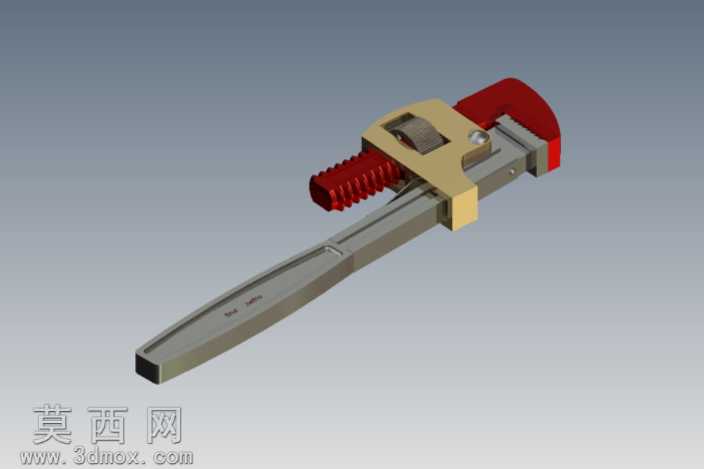

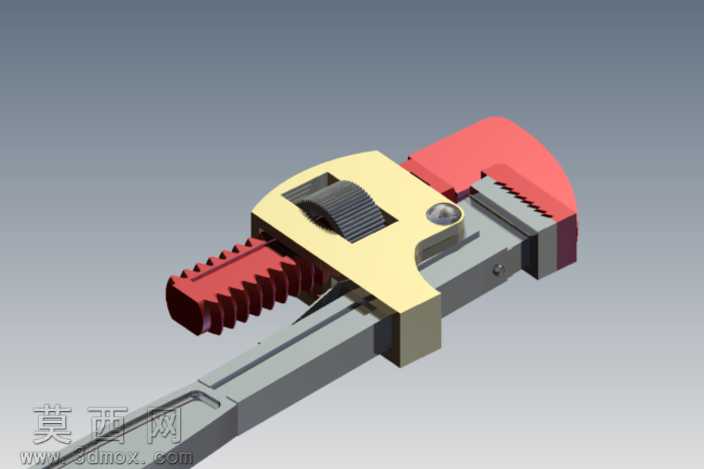

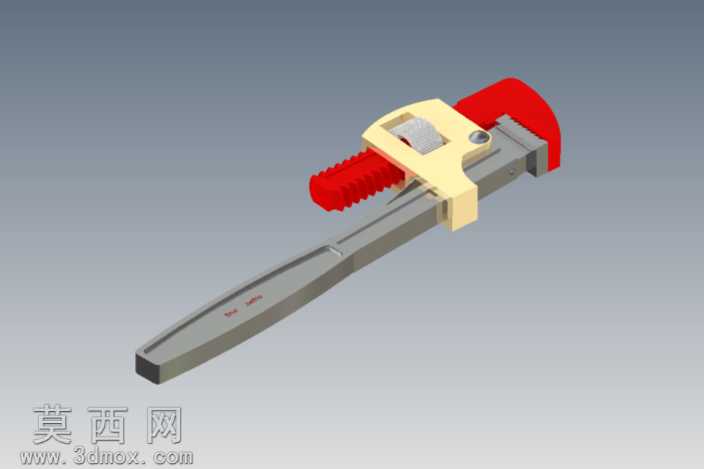

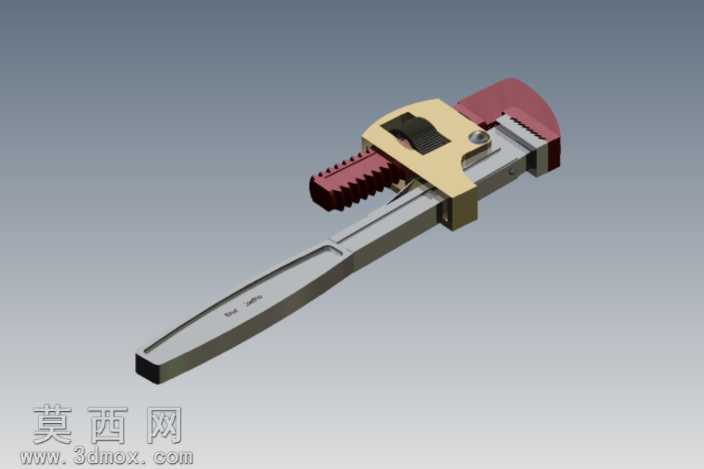

本作品为可调式重型管子钳的三维参数化建模成果，建模过程严格遵循手动管道夹持工具的实际生产制造逻辑，完整还原了实物的装配关系与功能结构。建模阶段首先梳理管子钳的核心组成部件：包含带防滑纹理的活动钳口、固定钳身、调节齿条、长柄握持杆、钳口咬合齿块、连接销轴六大核心组件，所有部件均按照实物的尺寸比例进行1:1参数化绘制，确保各部件的装配间隙符合实际使用的活动需求。材质与渲染阶段针对不同部件的使用特性匹配对应材质效果：钳口咬合齿块采用高硬度合金钢材质，渲染时突出金属淬火后的深灰哑光质感，同时还原齿面细密的防滑咬合纹理，保证夹持管道时的摩擦力表现；活动钳身与调节齿条采用优质碳素结构钢材质，表面做镀锌钝化处理，渲染时呈现略带暖调的金属光泽，还原齿条上规整的梯形齿牙结构，确保调节时的啮合精度；长柄握持杆采用锻钢材质，表面做发黑防锈处理，渲染时呈现深灰近黑的哑光金属质感，同时还原柄身符合人体工学的微弧曲线，以及柄尾的挂孔结构；钳口顶部的调节推块采用工程塑料包覆设计，渲染时呈现暗红色的磨砂塑料质感，突出防滑握持的使用特性。结构设计上完整还原管子钳的可调式工作原理：活动钳口可通过齿条与固定钳身的啮合实现开口大小的无级调节，可适配不同管径的金属管道夹持需求，钳口的V型咬合面设计可保证与圆形管道的多点接触，避免夹持时出现打滑滑脱问题；连接销轴的位置经过力学优化，可在握持手柄施加较小力的情况下，让钳口产生极大的夹持咬合力，符合杠杆增力的力学设计逻辑。建模过程中对所有活动部件的运动行程做了限位约束，可在三维软件中直接模拟钳口开合调节的完整动作，验证结构的合理性，所有部件的倒角、圆角、防滑纹理等细节均做了精细化还原，既保证模型的视觉真实度，也可作为五金工具产品设计、结构教学的参考素材使用。
