机架式服务器冗余供电单元结构设计

在数据中心机房的机架式服务器部署场景中，这类热插拔供电单元是保障设备连续运行的核心部件，单台1U/2U机架服务器通常会配置1-2个同型号供电单元做冗余备份，避免单路供电故障引发的业务中断。从实际运维角度看，该类供电单元需要适配标准19英寸服务器机箱的安装槽位，插拔端设置有导向卡扣与防呆结构，运维人员更换故障单元时无需关停服务器，直接抽出旧件推入新件即可完成替换，全程操作时长不超过30秒，能最大程度降低供电故障对线上业务的影响。

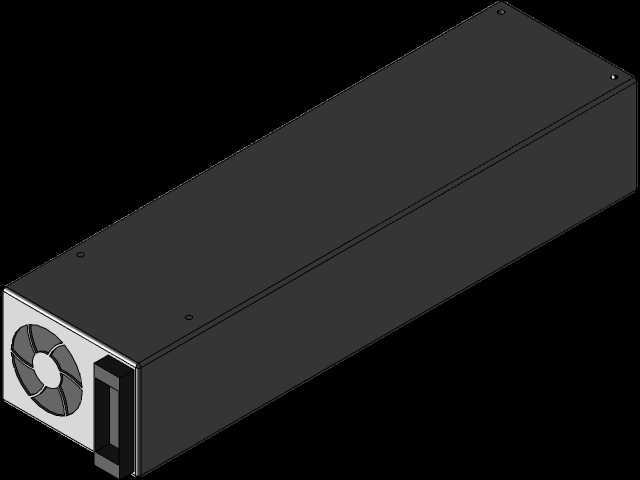

从结构设计层面拆解，该供电单元整体采用长条形钣金壳体，壳体表面做黑色哑光喷塑处理，既可以提升壳体的耐腐蚀性能，也能避免机房内多设备排布时的光线反射干扰运维操作。壳体一端集成轴流散热风扇，风扇外侧设置金属防护网，既可以防止运维操作时手指触碰高速旋转的扇叶引发安全事故，也能阻挡机房环境中的大颗粒灰尘进入电源内部积灰，风扇与壳体内部的散热风道直接连通，电源工作时产生的热量会通过风道直接从风扇端排出，避免热量在电源内部堆积引发元器件过热降频甚至烧毁。壳体侧面预留有标准滑轨安装位，与服务器机箱内的电源仓滑轨完全匹配，推入时可以顺着滑轨平滑滑入到位，到位后卡扣会自动卡紧锁死，避免设备运输或者运维过程中电源出现松脱移位。供电输出端设置在与风扇相对的另一端，接口排布严格遵循服务器主板的供电接口定义，插入到位后接口引脚会完全贴合，接触电阻控制在毫欧级别，避免大电流输出时接口处出现异常发热。

设计过程中需要严格控制整体外形尺寸，长度方向要适配服务器机箱的电源仓深度，宽度与高度严格匹配标准机架式电源的安装模数，确保可以兼容同规格的不同品牌服务器电源仓，不需要额外做结构修改就能直接替换使用。壳体的钣金折弯公差控制在0.1mm以内，拼接缝隙不超过0.2mm，避免外部的电磁干扰从缝隙进入电源内部影响供电稳定性，同时也能屏蔽电源自身工作时产生的电磁辐射，避免对服务器内部的主板、内存、硬盘等元器件造成电磁干扰。壳体表面的安装螺丝全部采用沉头设计，螺丝安装完成后表面与壳体齐平，不会出现凸起剐蹭机箱内部其他部件或者运维人员手部的情况。

从功能特性上看，该类供电单元支持宽幅电压输入，可以适配不同地区的机房供电电压标准，输出端有多路稳压回路，分别给服务器的CPU、内存、硬盘、散热风扇等不同部件提供对应电压的稳定供电，每路供电都设置有过流、过压、过温保护机制，当某一路输出出现异常时会自动切断该路供电，避免故障范围扩大影响其他部件正常工作。内部的PCB板与壳体之间设置有绝缘导热垫，既可以将PCB板上元器件产生的热量快速传导到金属壳体上辅助散热，也能避免PCB板与金属壳体直接接触引发短路故障。插拔端的金属接触片采用镀金处理，提升耐磨性能与导电性能，支持上百次的热插拔操作不会出现接触不良的问题。

在做三维建模时，需要重点还原安装卡扣的位置与尺寸、滑轨的配合公差、风扇的安装位、接口的引脚排布这些关键结构，确保模型导入到服务器整体装配体中时不会出现干涉问题，结构工程师在做服务器机箱设计时，可以直接调用该模型核对电源仓的尺寸是否匹配，提前排查安装干涉、风道对齐、走线空间等潜在问题，减少后续实物打样的修改次数，缩短产品的研发周期。建模时还要还原壳体表面的散热孔排布、标签粘贴位、指示灯开孔这些细节结构，确保模型与实物的一致性，方便后续做结构验证与运维模拟操作。
