车床尾座顶尖座三维结构设计

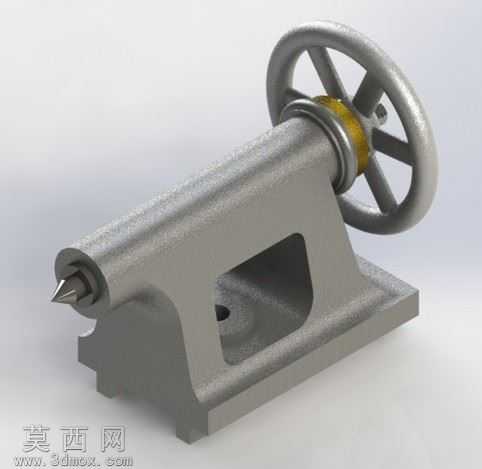

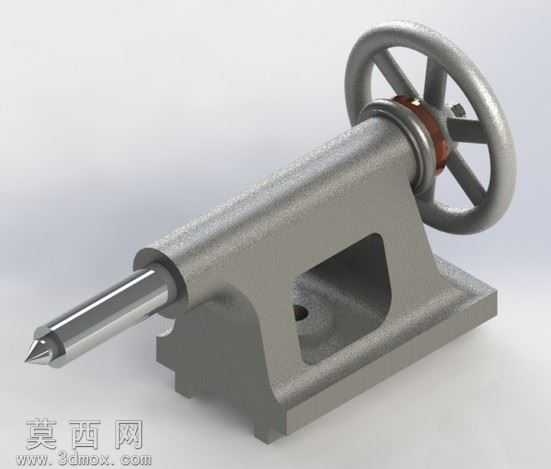

本模型为车床配套的尾座顶尖座总成，采用三维参数化建模方式完成全结构复刻，建模过程严格遵循普通车床尾座的实际装配逻辑与尺寸比例，完整还原了实体部件的所有结构特征。模型主体包含底座、尾座体、顶尖套筒、传动丝杠、操作手轮、锁紧机构六大核心部分，建模时首先搭建整体装配基准，以底座安装面为全局定位基准，先完成底座的实体建模：底座采用带减重空腔的铸铁式结构设计，预留了与车床床身配合的安装定位面与锁紧槽结构，建模时对底座的铸造圆角、安装孔位、减重槽的拔模斜度都做了精准还原，保证结构的工艺合理性。其次完成尾座体的建模，尾座体为承托套筒的核心壳体，内部设计有与套筒配合的精密导向孔，侧面预留锁紧机构的安装位，建模时严格控制导向孔与底座安装面的同轴度、平行度公差，还原真实部件的装配精度要求。顶尖套筒部分内置莫氏锥孔用于安装顶尖，外部设计有与丝杠配合的传动螺母卡槽，建模时还原了套筒外圆的磨削面特征、锥孔的锥度参数，以及套筒表面的行程刻度标识结构。操作手轮采用轮辐式结构设计，手轮与丝杠的连接键槽、手轮边缘的防滑滚花结构都做了细节呈现，手轮与尾座体之间的轴套、挡圈等密封限位零件也完整建模，还原手轮转动的传动逻辑。渲染阶段采用铸铁材质作为主体部件的基础材质，调整材质的粗糙度、金属度参数还原铸铁件的哑光磨砂质感，手轮轴套位置采用黄铜材质做区分，顶尖部位采用高速钢材质呈现金属亮面切削质感，场景采用柔和的工作室漫反射光照，添加柔和的接触阴影突出部件的结构层次，清晰展现各零件的装配关系与外形特征。设计过程中充分考虑了尾座的实际功能逻辑：转动手轮可带动丝杠旋转，驱动套筒沿尾座体导向孔做轴向进给，实现顶尖的顶紧与退回动作，底座的结构设计可适配普通卧式车床的床身安装，可配合卡盘完成长轴类零件的装夹顶持，模型所有活动部件的配合间隙都参考实际机械设计标准设置，既保证结构的真实性，也可用于虚拟装配演示、机床结构教学等场景。
