265/65R20规格越野载重轮胎结构设计

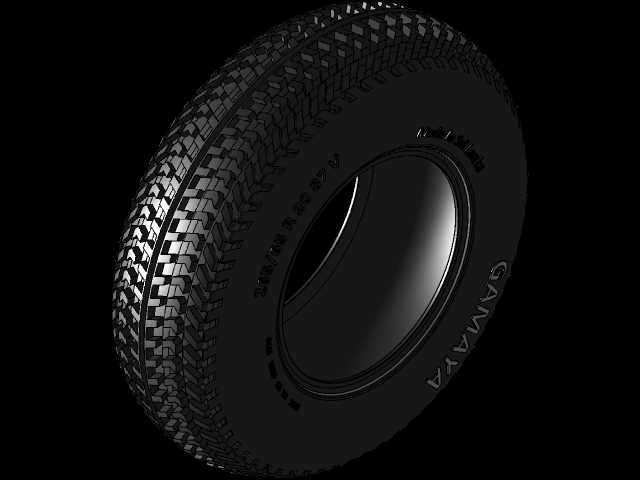

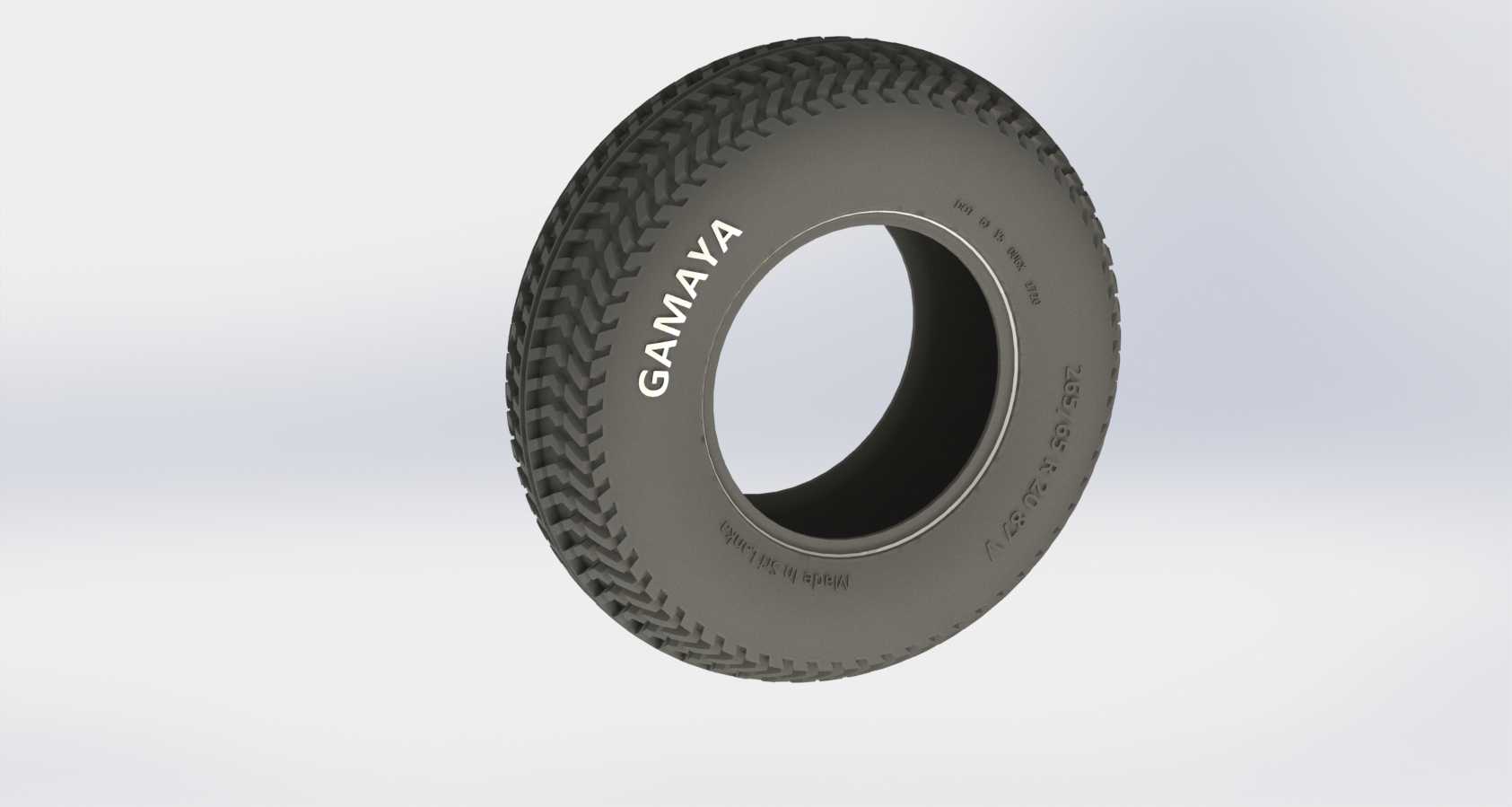

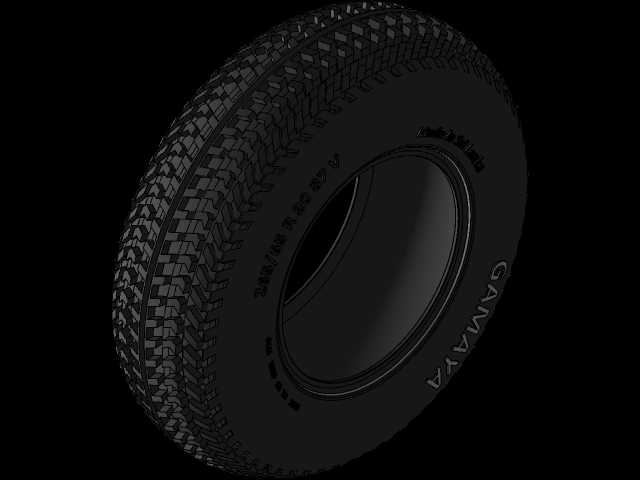

　　这款轮胎的三维结构设计，核心围绕重载越野工况的使用需求展开，在做胎面花纹排布时，特意采用了交错式的块状花纹设计，每一块花纹筋的边缘都做了阶梯式倒角处理，避免车辆在非铺装路面行驶时花纹块被尖锐碎石切割崩裂，同时花纹沟的深度按照重载磨耗要求做了对应设定，沟底预留了足够的橡胶厚度，即使长期在砂石路面行驶，也能保证花纹磨耗到安全标记线时胎体仍有足够的结构强度。胎侧的标识区域做了凹陷式的结构设计，品牌标识字符凸起高度控制在合理范围，既保证标识清晰可辨，也避免车辆在侧倾过坎时标识部位直接剐蹭路肩造成破损。

　　从安装边界来看，这款轮胎适配20英寸直径的标准轮辋，胎圈部位的钢丝圈结构按照额定载荷下的箍紧力要求做了排布设计，胎圈与轮辋配合的密封面角度严格匹配标准轮辋的座圈角度，安装充气后能保证胎圈与轮辋完全贴合，不会在高胎压或者重载行驶时出现胎圈移位、漏气的问题。轮胎的断面宽度为265mm，扁平比为65%，计算下来胎侧高度为172.25mm，这个尺寸参数在做整车装配校核时需要重点关注，车辆转向时前轮的最大转角空间需要预留足够的间隙，避免胎侧与翼子板内衬、转向拉杆发生运动干涉，同时车辆悬架跳动到上极限位置时，胎面与轮拱之间的安全间隙也要满足设计要求，防止颠簸路面轮胎撞击轮拱造成部件损坏。

　　在实际应用场景中，这款轮胎既可以适配中型重载皮卡，也能用于轻型越野卡车的非铺装路面运输作业，胎体的帘线层排布采用了多层高强度帘线结构，帘线的角度按照径向受力特性做了优化，既能保证车辆满载时胎体有足够的支撑刚度，减少胎侧过度变形带来的滚动阻力升高问题，也能在轮胎碾压到路面凸起障碍物时，通过胎侧的适度形变缓冲冲击力，避免帘线受冲击断裂造成胎体鼓包。胎面的橡胶配方对应的结构在建模时做了分层设计，胎面表层是耐磨的胎面胶层，靠近帘布层的位置是缓冲胶层，不同胶层的厚度按照受力梯度做了分配，保证轮胎在不同温度工况下的结构稳定性，即使长时间在高速路面行驶，胎面生热也能通过胶层的结构快速传导散发，避免胶层过热脱层。

　　做这款轮胎的三维建模时，胎面花纹的圆周排布做了等节距错峰设计，避免车辆在平整铺装路面行驶时花纹产生共振噪音，每一组花纹块的周向角度都做了细微偏移，打乱噪音的频率分布，提升行驶时的座舱静谧性。胎侧的排水槽与胎面的主排水沟是连通结构，主排水沟的宽度足够在雨天行驶时快速排走胎面与路面之间的积水，避免水滑现象发生，横向的花纹沟切口角度按照排水导向做了倾斜设计，车辆向前滚动时能顺着花纹沟的角度将积水快速甩出胎面，保证湿滑路面的抓地力。另外在胎肩部位，特意做了连贯的加强筋结构，连接相邻的胎肩花纹块，车辆在重载过弯时胎肩部位承受的侧向力能通过加强筋分散到相邻的花纹块上，避免单个花纹块受力过大发生异常磨损，同时也能提升过弯时胎肩的支撑性，减少侧倾带来的抓地力下降问题。

　　在做装配校核的时候，还要注意轮胎的额定充气压力下的外直径变化，充气后胎体的膨胀量要提前在模型中做预设，避免实际装车后轮胎外直径超过设计值，导致车速表显示偏差过大，同时也要匹配车辆的制动系统参数，轮胎的滚动半径要和ABS系统的标定参数匹配，保证制动时防抱死系统能正常工作。胎气门嘴的安装位置在模型中也做了对应预留，气门嘴的伸出长度和角度适配标准轮辋的气门孔位置，充气时不需要额外调整角度就能方便连接充气设备。
