金属可调式C型夹持固定工装结构

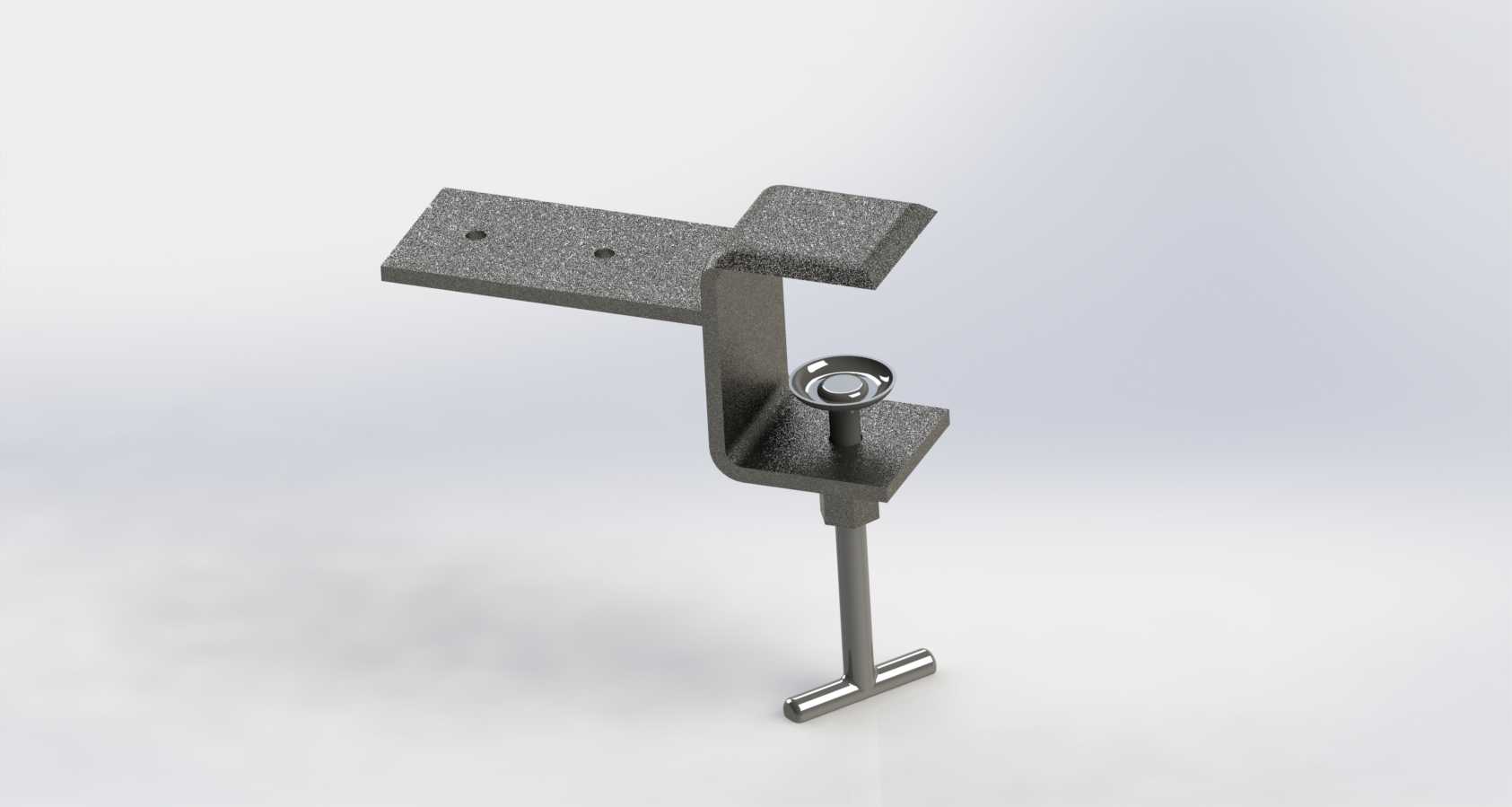

在车间装配、小型工装搭建、实验台架固定以及木工、金工临时夹持作业场景中，这类C型夹持结构是出现频率极高的基础工装部件，不同于传统一体式铸造C型夹，这款夹持结构采用分体式装配设计，上侧延伸出的带孔安装平板可直接承托待固定的小型构件、传感器支架、走线槽或者轻型作业附件，无需额外在夹体上焊接转接板，减少了现场改装的工作量。从结构功能来看，夹体的C型开口是核心的夹持空间，开口内侧的上下两个夹持面做了平行度公差控制，夹持时不会出现单侧受力翘起的问题，下方的T型旋杆配合顶部的压盘结构，转动旋杆时压盘垂直向上进给，压盘端面做了微弧处理，既可以保证和被夹持工件表面的贴合度，又不会因为硬接触在工件表面留下过深的压痕，对于表面质量要求较高的铝型材、喷塑板材夹持场景适配性更好。设计过程中，夹体的弯折部位做了等强度过渡处理，没有采用直角弯折结构，而是预留了足够的圆角半径，避免长期受力后弯折位置出现应力集中开裂的问题，上侧安装平板上的两个安装孔位按照常用的轻型附件安装间距设置，可直接配合M6或者M8的螺栓完成附件固定，不需要现场重新打孔。安装边界方面，C型开口的最大夹持厚度覆盖了常规车间工作台边沿、方管机架、木板台架的常见厚度范围，旋杆完全缩回时夹体的整体高度不会超出常规工装收纳盒的内部层高，方便随工具包携带转场。实际使用时，这类夹具备快速装拆的特性，不需要在被夹持的基体上钻孔、焊接，不会破坏原有基体的结构完整性，在临时搭建测试台架、固定小型光电传感器安装位、夹持轻型工件进行打磨作业、固定木工导尺等场景下，相比传统的螺栓压紧结构，装拆效率能提升数倍。夹体本身的金属材质做了表面喷砂处理，既可以提升表面的防锈能力，又能避免反光对作业视线的干扰，T型旋杆的握持长度经过优化，单手即可完成旋紧操作，不需要额外搭配扳手，在高空作业或者狭小空间作业场景下，单手操作的特性能大幅降低作业难度。压盘和旋杆的连接位置做了活动铰接设计，旋杆转动时压盘不会跟着同步转动，避免压盘转动过程中刮花被夹持工件的表面，这个细节设计在夹持表面处理完成的成品件时尤为重要，能减少后续表面修复的工作量。从受力角度分析，夹体的C型臂截面采用变厚度设计，靠近弯折受力点的位置臂厚更大，远离受力点的安装平板位置在保证安装强度的前提下适当减薄，在整体重量可控的前提下最大化夹持状态下的结构刚性，夹持受力时C型臂的变形量控制在极小范围内，不会因为夹持力过大导致夹体开口张开失效。
