通道式人员消毒室整体结构设计

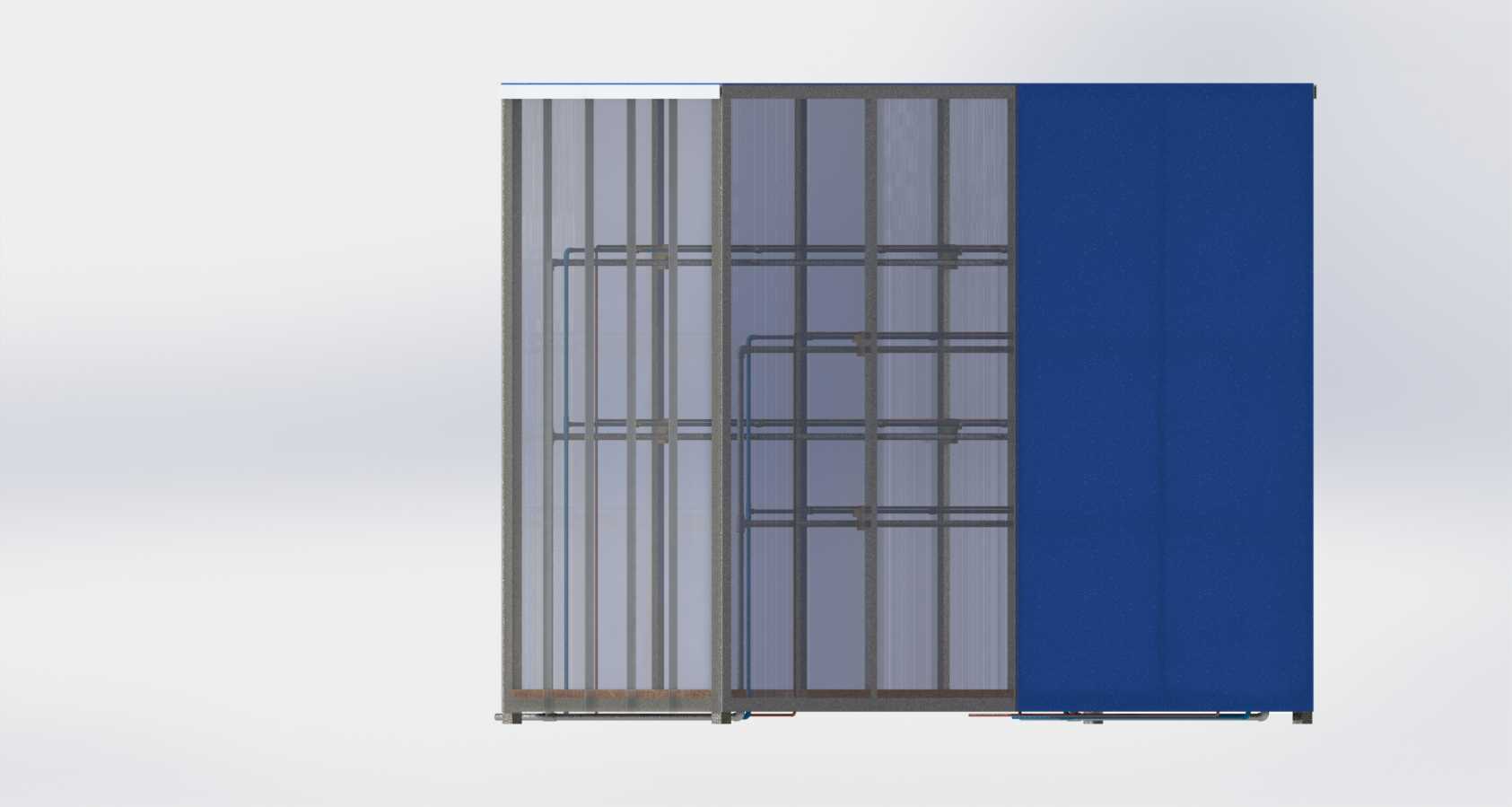

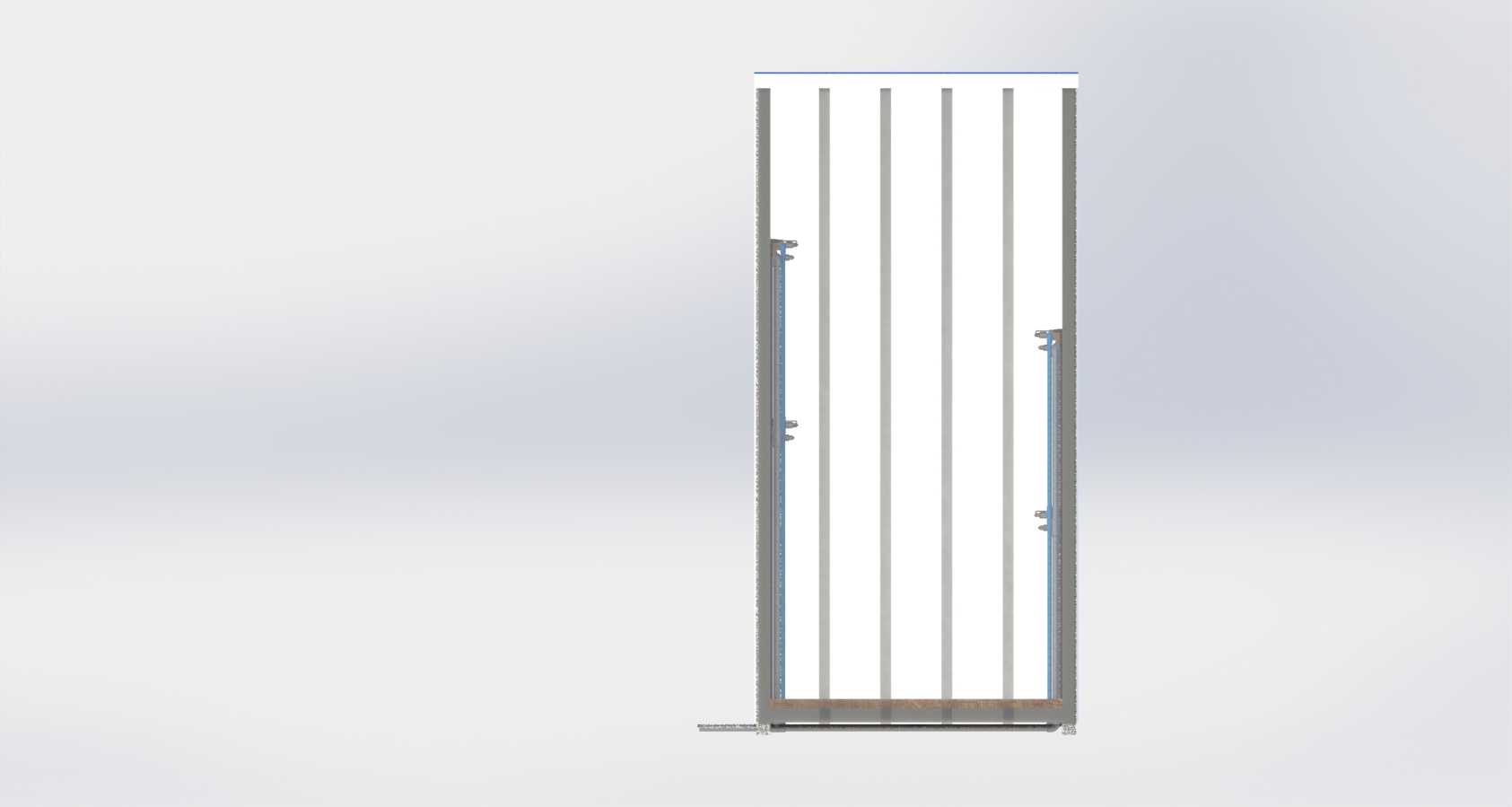

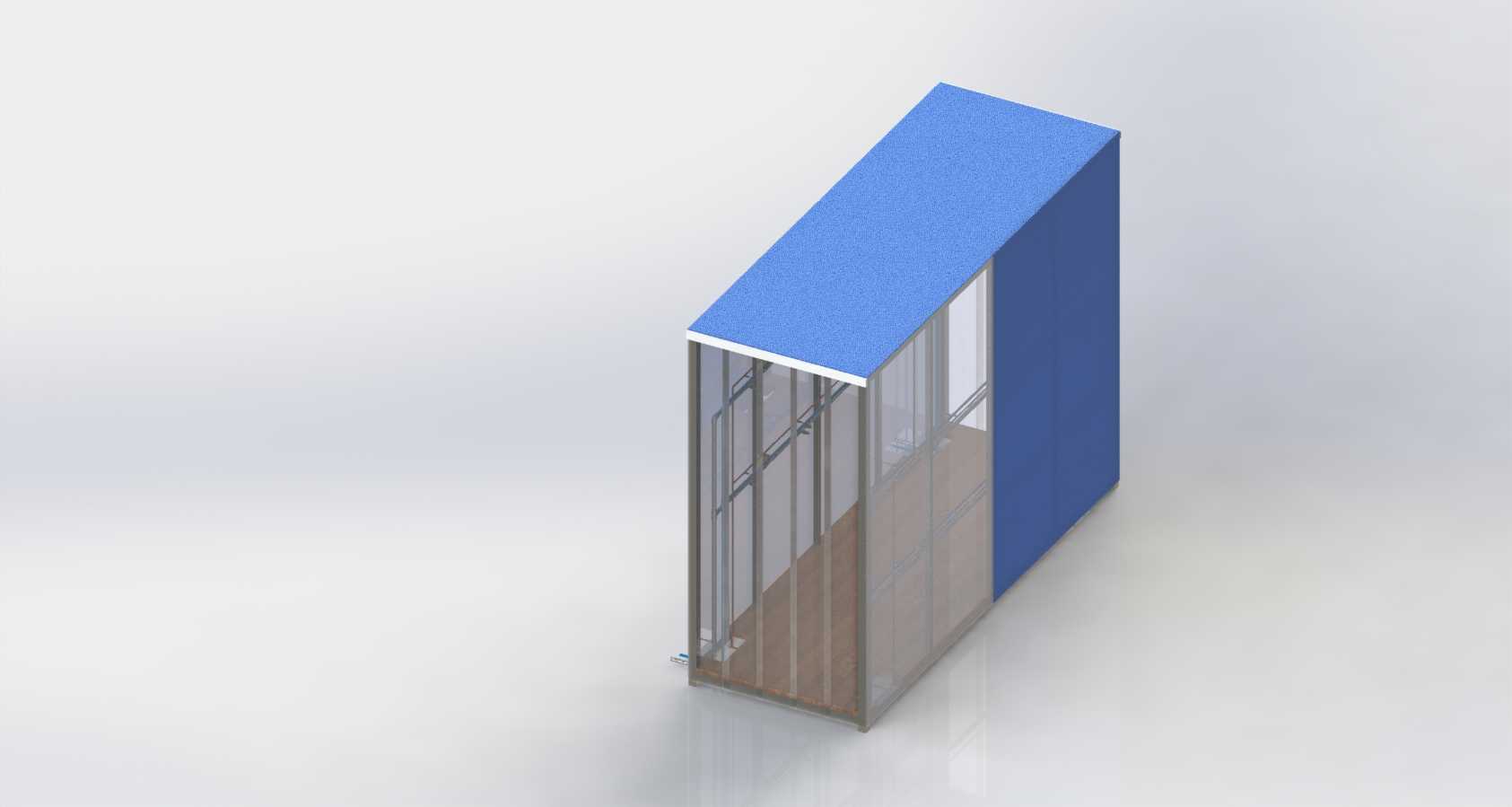

　　本次呈现的消毒室三维结构，核心面向人员通行场景的消杀需求，适配厂区入口、医疗机构通道、公共场馆入口、防疫管控卡口等多类需要对通行人员做体表消杀的场景，区别于小型手持消杀设备与密闭式货物消杀舱，该结构采用狭长通道式布局，可实现人员无停留连续通行消杀，避免卡口处的人员聚集拥堵。从结构布局来看，整体采用长方体立式框架结构，一侧为实体围护侧板，另一侧为透明玻璃隔断搭配金属框架，既保证消杀作业时的密闭性，防止消杀介质外溢影响周边非作业区域，又可通过透明隔断观察内部通行状态，便于外部值守人员及时处置内部突发状况。顶部采用坡边式顶盖设计，边缘做外伸挑檐处理，可避免顶部积尘、积液滴落至通行区域，同时顶盖内部预留消杀介质输送管路、雾化组件的安装空间，

　　无需额外在外部布设明管，兼顾结构整洁度与管路防护需求。功能设计层面，该结构可兼容多类消杀模式，既可以搭载喷雾消杀模块，通过顶部与侧部布设的雾化喷嘴将消杀药剂雾化后均匀覆盖通行人员体表，也可适配蒸汽消杀模块，利用高温蒸汽实现更高等级的病原灭活，同时预留电晕消杀组件的安装位，可针对特殊场景需求加装静电吸附式消杀单元，实现多模式消杀的灵活适配。围护结构的金属框架采用标准型材拼接设计，所有连接点位预留标准安装孔位，现场安装时无需额外做焊接加工，仅通过标准紧固件即可完成整体组装，可大幅缩短现场施工周期，同时便于后期拆解转运，适配临时防疫卡口的快速搭建需求。地面部分采用防滑纹理踏板设计，踏板下方预留积液收集槽，可将消杀过程中凝结的药液、

　　蒸汽冷凝水统一收集导流，避免地面积液导致通行人员滑倒，同时防止带腐蚀性的消杀药液随意流淌腐蚀周边地面铺装。安装边界方面，该结构整体宽度适配单人正常通行需求，无需人员侧身即可顺畅通过，长度可根据消杀接触时长要求灵活调整模块段数，常规配置下的长度可满足人员以正常步速通行时，体表与消杀介质的接触时长达到消杀规范要求，整体高度适配常规建筑门洞的通行高度，无需对现场安装位置的门洞做额外拆改即可直接布设。侧部的实体围护面板采用模块化快装结构，可根据现场安装位置的墙面情况选择直接贴墙安装或者独立布设，当贴墙安装时可拆除对应侧的围护面板，直接依托现有墙面作为围护结构，进一步降低安装成本与结构占用空间。框架的底部设置可调式支撑脚，

　　可适配不平整的安装地面，通过调整支撑脚高度保证整体结构的水平度，避免因地面倾斜导致门体开关不畅、积液导流方向偏移等问题。在细节设计上，通道出入口位置做无门槛处理，通行面完全平整，既方便人员正常通行，也可满足轮椅、小型手推车的通行需求，适配无障碍通行要求。玻璃隔断采用钢化安全玻璃，搭配密封压条固定在金属框架上，密封压条同时可填充玻璃与框架之间的缝隙，防止消杀介质从缝隙处外溢，同时钢化玻璃的抗冲击性能可满足公共场景下的使用需求，避免意外碰撞导致玻璃碎裂伤人。内部的消杀组件安装位均做隐蔽式处理，所有管路、线路均布设在框架的型材空腔内，仅预留喷嘴、传感器的外露点位，既避免管路线路长期暴露在消杀介质环境中被腐蚀老化，也防止通行人员剐蹭到管路线路导致组件损坏。
