家用240V导轨式小型断路器结构设计

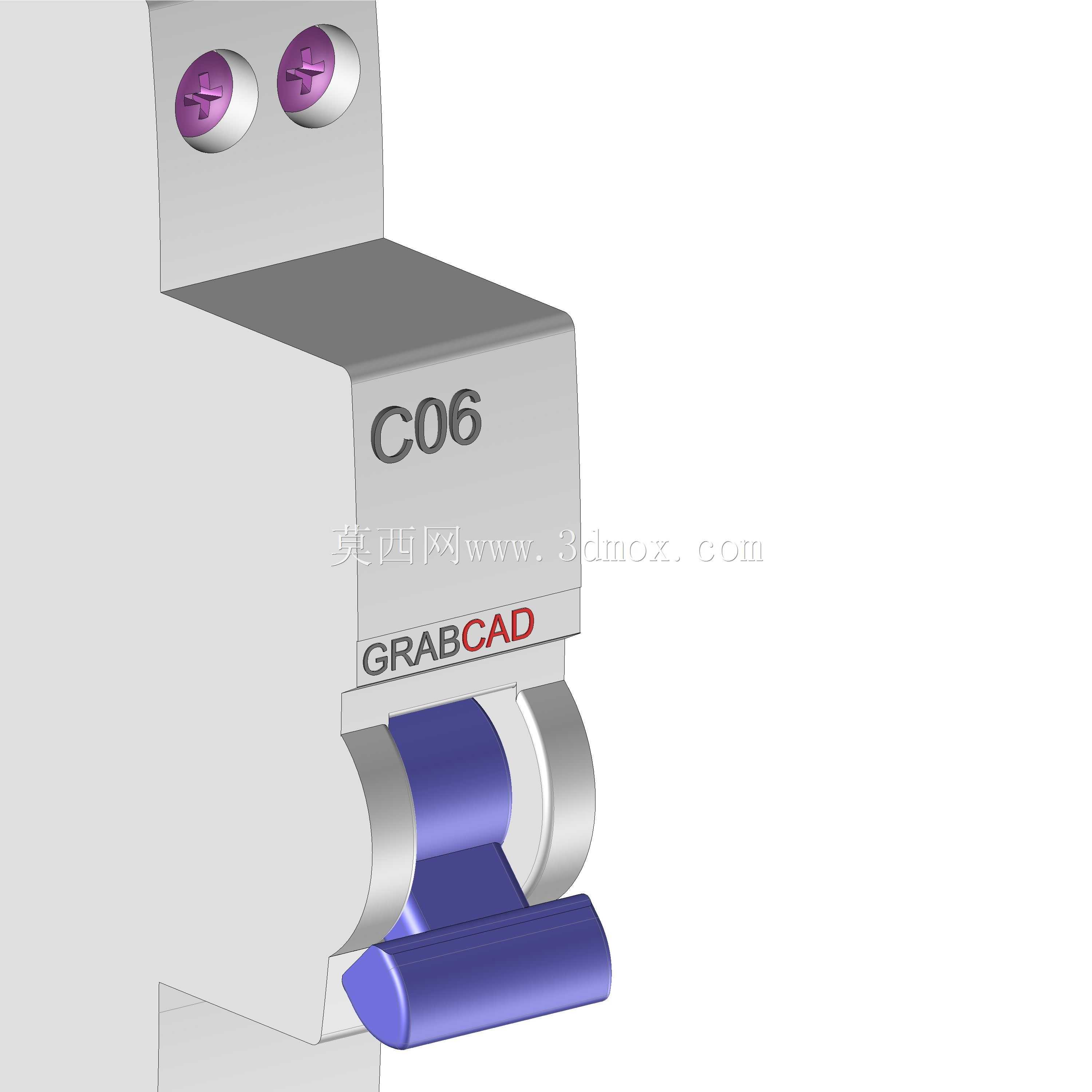

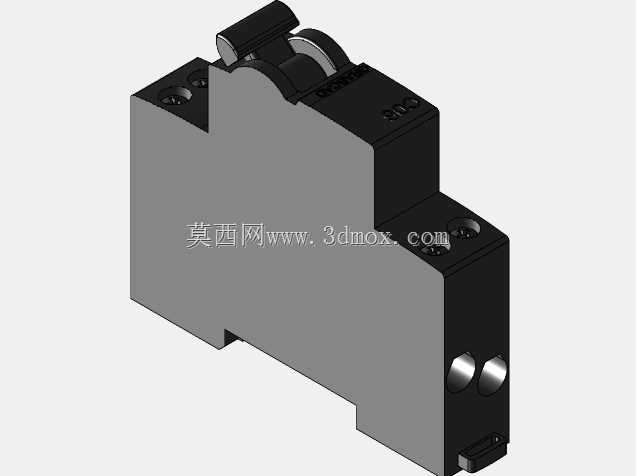

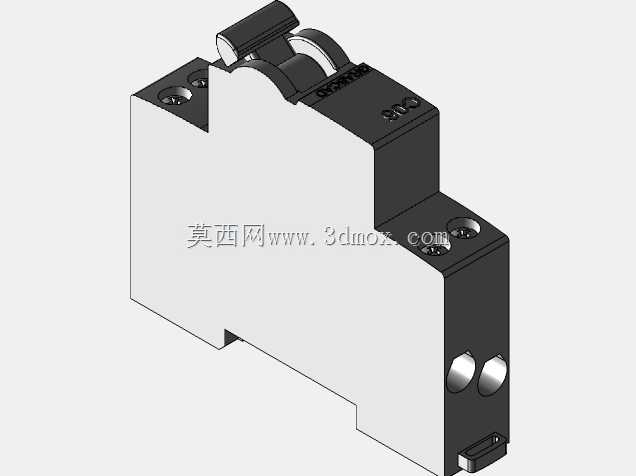

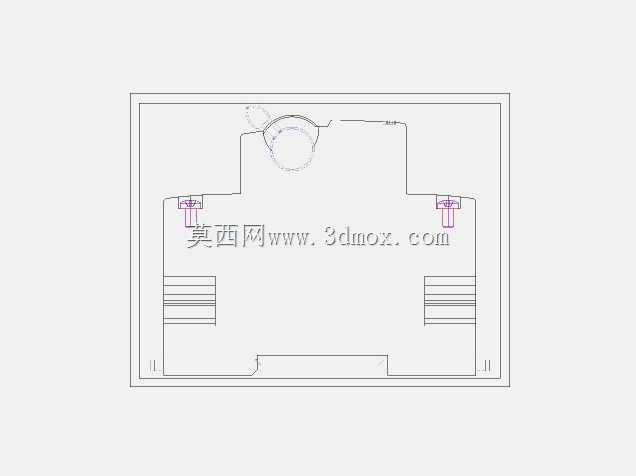

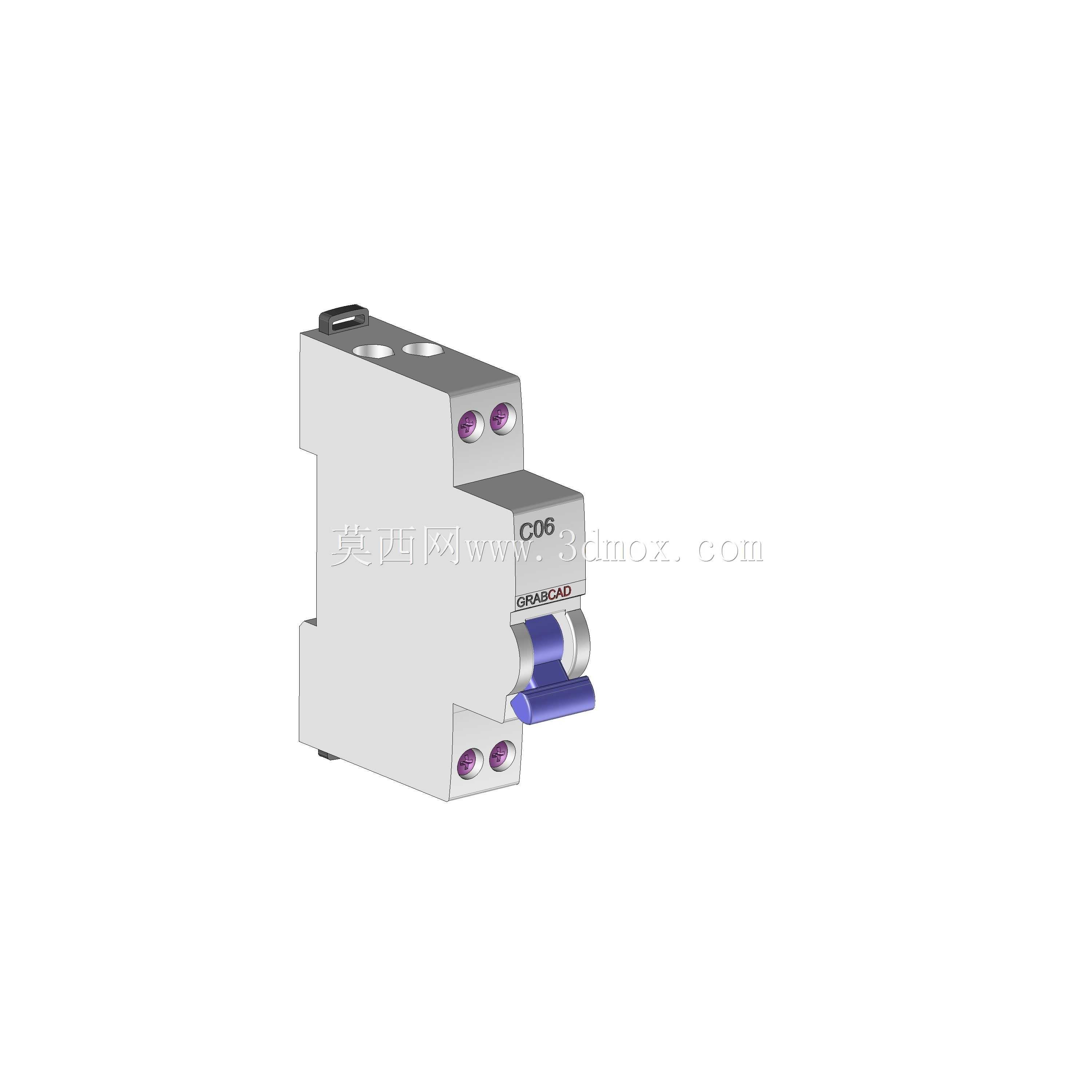

日常民用配电场景里，这类单模数小型断路器是终端配电回路的核心保护元件，主要承担240V家用回路的过载与短路保护职能，常见于住宅分户箱、出租屋配电盘、小型商铺末端配电箱这类场景，直接对接普通住户的照明、插座回路，是用户侧最常接触的配电保护器件。从安装适配性来看，这款产品严格遵循DIN 35mm标准导轨的安装尺寸规范，整体宽度对应单极断路器的标准模数，安装时只需将器件背部的卡扣卡入导轨即可完成固定，不需要额外打孔或者定制安装支架，和市面上主流的家用配电箱导轨安装位完全兼容，替换老旧器件时不需要调整箱内安装空间，也不用重新排布汇流排的位置，接线端的上下排布位置也符合常规家用回路的上进下出接线习惯，普通持证电工按照常规接线规范就能完成装配，不需要额外适配转接件。从功能设计逻辑来看，这款断路器的操作手柄采用外露式拨杆设计，合闸、分闸的行程清晰，手柄表面做了防滑纹理，操作时不会打滑，手柄位置的状态区分明显，合闸时手柄朝上、分闸时朝下，日常巡检时隔着配电箱透明窗就能快速判断回路通断状态，不需要开箱逐一验电。进出线端的接线端子采用压线式结构，适配常规家用配电的1.5-6平方毫米铜芯导线，端子螺丝的拧紧力矩符合民用低压电器的施工规范，拧紧后导线不会出现松脱、虚接的情况，能避免长期运行时端子发热的隐患。器件本体的外壳采用阻燃绝缘工程塑料，表面做了磨砂防眩光处理，日常安装时不会留下明显划痕，外壳的拼接缝隙控制均匀，能达到家用配电要求的防护等级，避免日常清扫时的灰尘、少量溅水进入器件内部引发故障。从结构建模的细节来看，这款模型还原了实物的所有装配关系，外壳的卡扣位置、内部脱扣机构的预留空间、接线端子的金属嵌件位置、操作手柄的活动行程都和实物一致，做配电盘三维排布设计时，可以直接调用这个模型导入装配体，核对箱内器件的排布间距、接线预留空间、导轨长度匹配度，不需要反复测量实物尺寸调整模型参数。在实际选型应用中，这类单极断路器主要负责单相回路的相线保护，对应家用场景里的照明回路、普通插座回路的保护需求，额定电流等级覆盖常规家用的6A到32A区间，脱扣特性符合C型曲线要求，能应对普通家电启动时的短时冲击电流，不会出现误跳闸的情况，同时在回路出现短路、过载电流时能快速脱扣切断电源，避免线路过热引发火灾隐患。建模过程中对安装边界的尺寸做了精准还原，器件安装到导轨后，前端面到导轨安装面的距离符合常规配电箱的内深要求，不会出现器件顶到箱门的情况，上下接线端的接线空间预留充足，接完线后弯曲线缆的弧度不会和相邻器件产生干涉，多台断路器并排安装时，相邻器件的外壳间隙均匀，不会因为尺寸公差出现卡滞，影响手柄操作。另外模型也还原了器件表面的标识区域位置，设计师在做定制化改型时，可以直接在对应位置替换品牌标识、参数标识，不需要重新调整曲面结构，能大幅缩短配电类产品的改型设计周期，也能用于家装配电方案的三维可视化展示，让业主直观了解自家配电箱的器件配置情况。
