L型带腰形安装槽异形定位连接构件

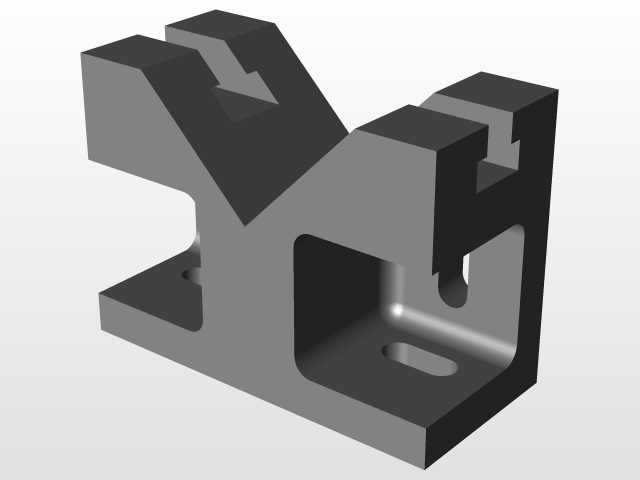

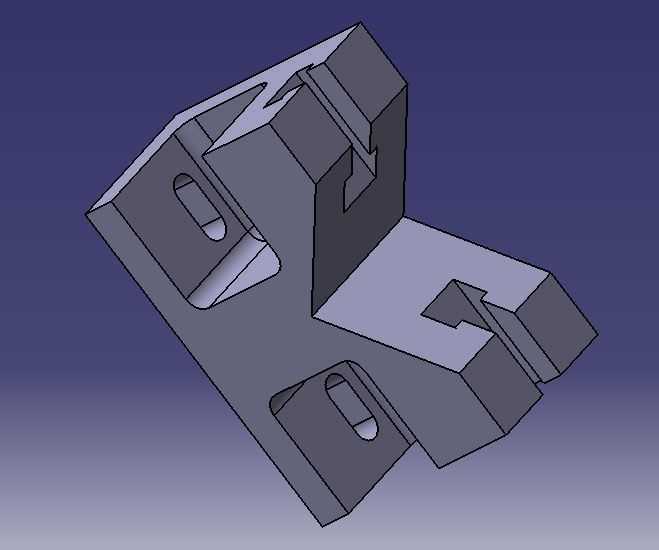

　　在非标自动化生产线的工位定位、工装夹具的模块拼接以及小型专用设备的机架内部连接场景中，这类异形连接构件的使用频率极高，它不像标准角件那样只能完成垂直面的简单拼接，而是可以同时兼顾两个垂直安装面的定位、相邻功能模块的滑移限位以及局部结构的加强支撑作用。从结构上看，构件整体呈空间L型布局，两个互相垂直的安装支臂上各开设了一处长圆形腰形安装孔，这类孔的设计初衷是为安装过程预留调整余量，在现场装配时不需要将孔位与对接件的安装孔做到绝对同轴，可沿着腰孔的长度方向微调构件的固定位置，抵消加工累积误差带来的装配错位问题，这一点在多模块拼接的设备机架装配中实用性很强，能大幅降低现场配钻、铰孔的工作量。构件的两个支臂并非等厚等宽的直板结构，

　　在支臂的转折衔接处做了加厚的实体加强处理，避免垂直受力时在转角位置出现应力集中导致的断裂变形，同时在支臂的内侧边缘设计了几处内凹的卡槽结构，这些卡槽不是随意开设的工艺槽，而是用来卡接相邻功能模块的定位凸台，当两个模块完成对接时，凸台嵌入卡槽内可以限制三个方向的自由度，不需要额外加装定位销就能完成初步对位，后续再通过腰形孔穿入紧固件完成锁紧，整个装配流程不需要复杂的对位工装，单人即可完成操作。从安装边界来看，构件的两个安装面的平面度公差控制在合理范围内，安装时贴合面不需要额外加调整垫片就能保证贴合紧密，腰形孔的孔径适配常用的内六角圆柱头螺钉规格，不需要特制紧固件就能完成固定，构件的外轮廓没有尖锐的外伸凸棱，安装后不会与周边的管线、

　　运动部件发生干涉，在狭小的设备内部空间也能顺利完成装拆。设计这类构件的时候，首先要明确它的受力场景：多数情况下它承受的是垂直于安装面的静载荷以及模块对接时的侧向挤压力，所以在转角位置的加强筋布局没有采用额外焊接筋板的形式，而是直接在本体上做加厚过渡，既减少了加工工序，也避免了焊接带来的变形问题；腰形孔的长度方向是沿着构件的调整需求方向设置的，两个支臂上的腰孔长度方向互相垂直，这样在安装时可以同时完成两个方向的位置微调，适配不同的装配误差场景。构件上的卡槽位置是根据对接模块的凸台位置对应设计的，卡槽的宽度比凸台宽度大0.1mm左右，既保证凸台能顺利嵌入，又不会因为间隙过大导致定位偏移，卡槽的深度控制在5mm左右，

　　足够承受对接时的侧向剪切力，不会因为受力过大出现卡槽崩边的问题。在实际使用中，这类构件常被用在电子组装生产线的工装板定位工位、小型检测设备的内部模块连接以及包装机械的料道支架固定位置，相比标准的直角连接块，它集成了定位、连接、微调、加强的多重功能，不需要搭配多个独立零件就能完成装配需求，能有效减少设备的零件总数，降低装配复杂度和后期维护的备件成本。建模过程中需要特别注意几个关键尺寸的校验：首先是两个安装面的垂直度公差，必须保证在0.05mm以内，否则安装后两个对接模块会出现倾斜，影响设备的运行精度；其次是腰形孔的中心距尺寸，要和常用的标准安装孔距匹配，避免出现孔位错位无法安装的问题；再者是卡槽的位置度公差，要保证和对接凸台的位置对应，否则会出现卡接不到位的情况。另外，构件的所有棱边都做了小尺寸的倒角处理，一方面是去除加工后的毛刺，避免安装时划伤操作人员，另一方面也能在装配时起到导向作用，方便构件顺利嵌入安装位置。这类构件的材质一般选用常用的45号钢或者铝合金，根据受力大小选择，重载场景下用45号钢做表面发黑处理，轻载场景下用6061铝合金做阳极氧化处理，都能满足使用需求，不需要特殊的材质或者表面处理工艺，加工成本低，互换性强，适合批量应用在各类非标设备和工装夹具中。
