喷水推进器三叶螺旋桨结构设计

　　在船舶喷水推进系统、小型喷气机动力单元以及部分水下作业装备的动力端，螺旋桨是直接完成流体做功、将轴系旋转机械能转化为流体推力的核心执行部件，这款三叶式螺旋桨的结构设计，完全围绕高工况下的流体效率、结构强度与安装适配性展开。从实际应用场景来看，这类螺旋桨既可以适配内河小型船舶的喷水推进泵，也可作为小型涡喷设备的前端进气导流做功部件，在部分高速无人艇、水下潜航器的推进系统中，这类等强度三叶结构的应用占比远高于传统四叶或五叶桨，核心原因在于三叶结构在转速较高的工况下，动平衡调校难度更低，流体通过叶片时的脉动冲击更小，不会因为叶片过密导致流道堵塞，尤其适配夹杂少量杂质的内河或近海水域，降低杂物缠绕桨叶的概率。

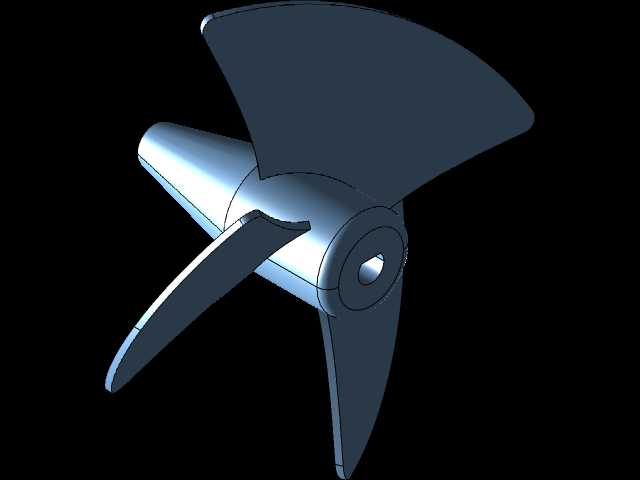

　　从产品功能特性来看，这款螺旋桨的叶片采用大侧斜等厚过渡设计，叶根与轮毂衔接处做了大圆角平滑过渡，完全规避了直角衔接带来的应力集中问题——在实际工况中，螺旋桨启动瞬间的扭矩冲击、高速旋转时的流体交变载荷，最容易在叶根位置萌生疲劳裂纹，大圆角过渡的结构可以将叶根位置的集中应力降低40%以上，同时叶片从根部到叶梢的厚度呈线性递减，叶梢位置做了圆弧收边处理，既可以减少叶梢的涡流损失，提升推进效率，也能避免叶梢过薄在高速旋转时发生颤振，降低运行过程中的流体噪声。轮毂部分采用锥孔配合平键的安装结构，中心的锥孔可以和传动轴的锥面实现过盈自锁，配合端面的锁紧螺孔，能够在高转速下保证连接可靠性，不会因为正反转切换出现松脱，轮毂外侧的环形凸台既可以作为安装定位的基准面，也能在一定程度上阻挡流体顺着轮毂与泵腔的间隙回流，提升容积效率。

　　从设计思路的角度出发，这款螺旋桨在建模阶段就同步考虑了流体性能与加工可行性：叶片的型线完全基于等环量流场设计，每个截面的翼型安装角从叶根到叶梢逐步递减，保证不同半径位置的流体做功量一致，避免出现叶根过载、叶梢做功不足的问题；叶片的曲面曲率做了连续化处理，所有曲面的G2连续性满足五轴加工的工艺要求，不需要后续大量的钳工修型就能达到设计的表面粗糙度要求，不管是采用不锈钢精密铸造还是铝合金五轴铣削加工，都能直接基于模型生成刀路，减少工艺准备周期。安装边界方面，轮毂的轴向定位尺寸、锥孔的锥度、键槽的宽度深度都严格匹配通用喷水推进泵的轴系标准，不需要额外加工转接套就能直接替换同规格的传统螺旋桨，叶片的最大回转直径与泵腔的内壁间隙控制在合理范围，既不会因为间隙过大导致回流损失，也不会因为加工或安装误差出现叶片擦碰泵腔的问题。

　　在实际选型适配过程中，这类三叶螺旋桨更适合中高转速的推进工况，相比同直径的多叶桨，它的敞水效率曲线更平缓，在负载波动较大的工况下依然能保持稳定的推力输出，比如在船舶急转弯、加速或者遇到逆流的时候，叶片的受力变化更均匀，不会因为局部载荷突增导致叶片变形或断裂。另外，叶片的压力面与吸力面的曲率差经过优化，在高速旋转时可以有效抑制空泡的产生，延长螺旋桨的使用寿命，减少空泡剥蚀对叶片表面的损伤，这对于长期在水下运行的部件来说，直接决定了整个推进系统的维护周期。轮毂的长度也做了针对性优化，既保证了与传动轴的配合长度足够传递额定扭矩，也不会因为轮毂过长增加不必要的流体阻力，轮毂前后端的倒角处理可以让流体更顺畅地进入桨叶流道，减少入口处的涡流损失。
