儿童单人手摇脚踏式休闲赛艇结构

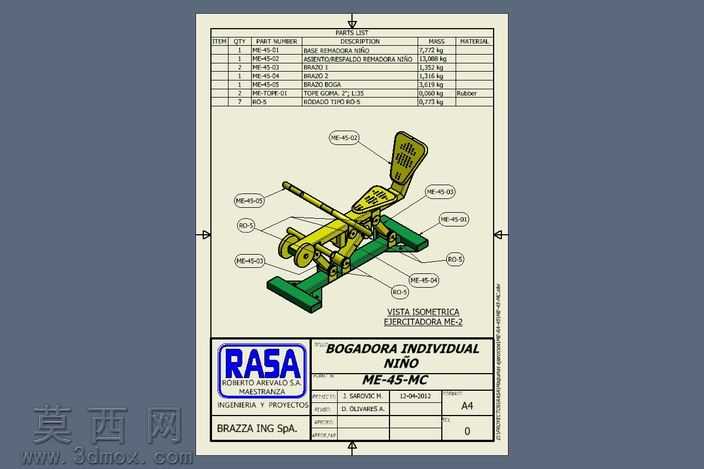

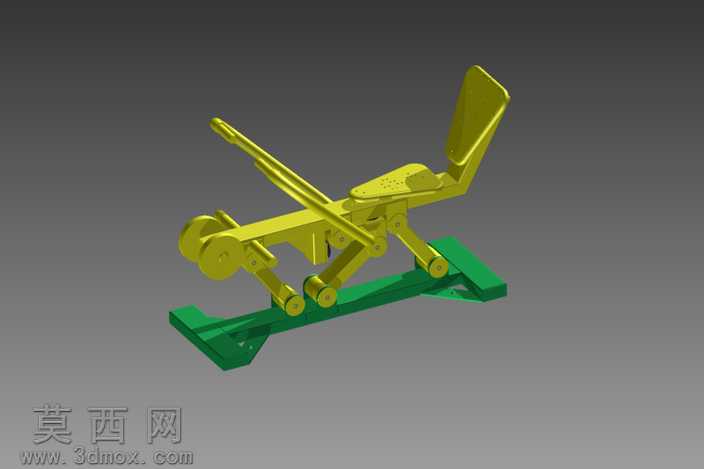

本作品为面向儿童户外休闲运动场景设计的单人赛艇机械结构三维模型，建模阶段采用Autodesk Inventor完成全参数化零件搭建，后续导入SolidWorks完成装配体干涉校验与运动仿真验证，整体建模过程严格遵循机械设计公差规范，所有铰接点位、传动副均预留合理装配间隙，可直接对接生产开模环节的尺寸输出需求。模型主体分为上部驾乘操作单元与下部承托滑行单元两大模块，上部单元采用亮黄色金属质感材质渲染，模拟高强度工程塑料搭配金属喷塑的实物质感，包含符合儿童人体工学的靠背座椅、防滑脚踏点位、手摇操作杆组、传动连杆机构等核心部件，座椅曲面经过多轮曲率调整，贴合儿童腰背支撑曲线，脚踏位置设置防滑纹理结构，手摇杆的握持段做了圆弧过渡处理，避免尖锐棱角带来的使用安全隐患；下部承托滑行单元采用深绿色哑光材质渲染，模拟玻璃钢船体的磨砂质感，底部设置对称分布的滑行支撑结构，兼顾浅水环境滑行稳定性与陆地摆放展示的平整性。结构设计上采用连杆联动传动方案，将手摇操作的圆周运动与脚踏的施力动作通过多组铰接连杆整合，传动路径经过运动仿真反复优化，确保操作过程无死点、传动阻力均匀，适合儿童的发力区间，所有转动连接位置均设计有轴套安装位，可预留标准紧固件与润滑结构的装配空间，整体结构无冗余零件，装配逻辑清晰，各部件均可单独拆分导出用于工程出图、3D打印样件验证或产品宣传渲染使用。渲染阶段采用工作室渐变灰背景布光，主光源从侧上方打亮模型主体结构，辅助光源补全底部与铰接缝隙的暗部细节，清晰展现各部件的连接关系与材质区分，模型自带的展示视角可完整呈现赛艇的整体形态与核心传动结构，便于快速理解产品的设计逻辑与功能特点。
