26650电池组连接镍片结构设计

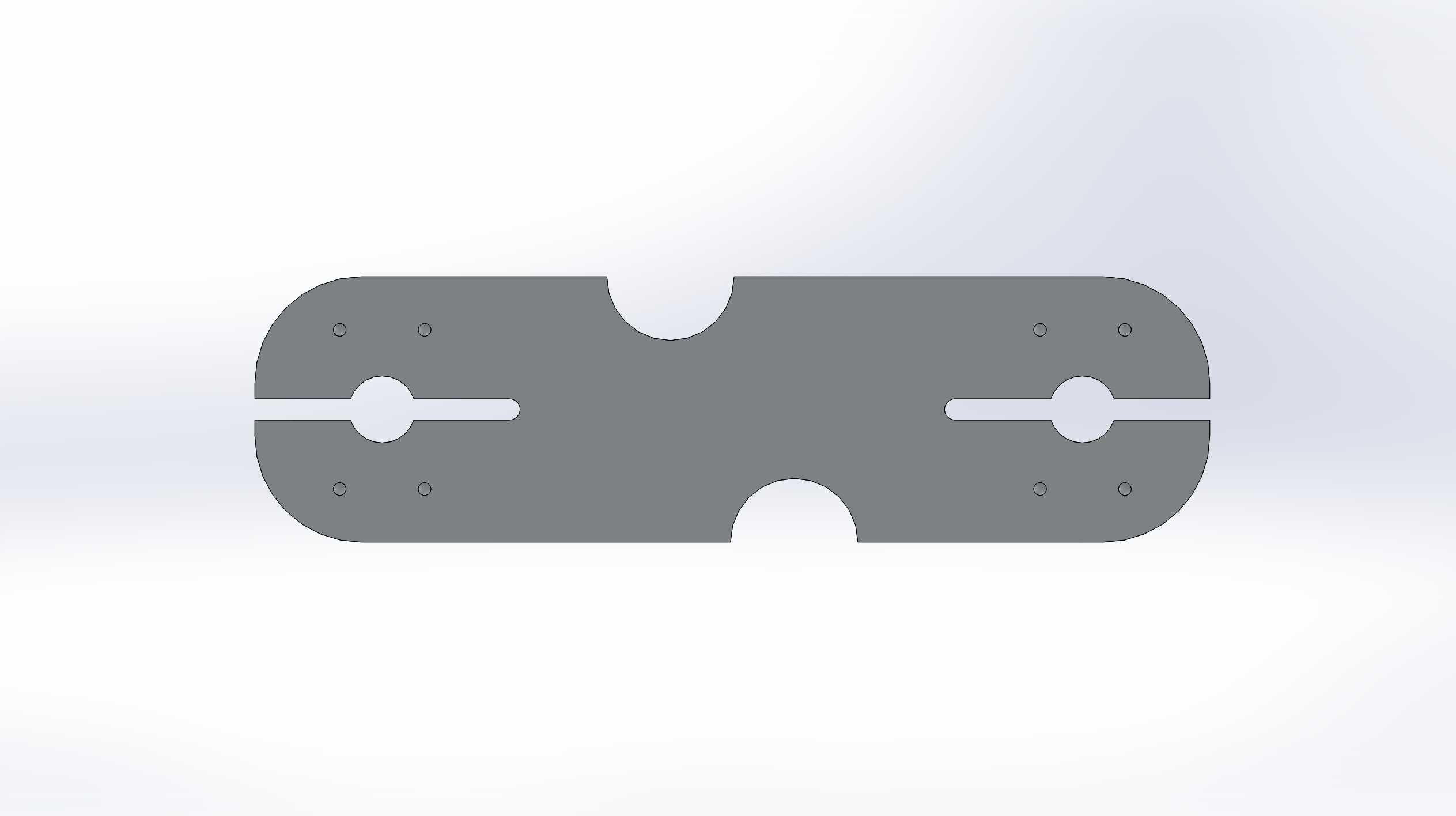

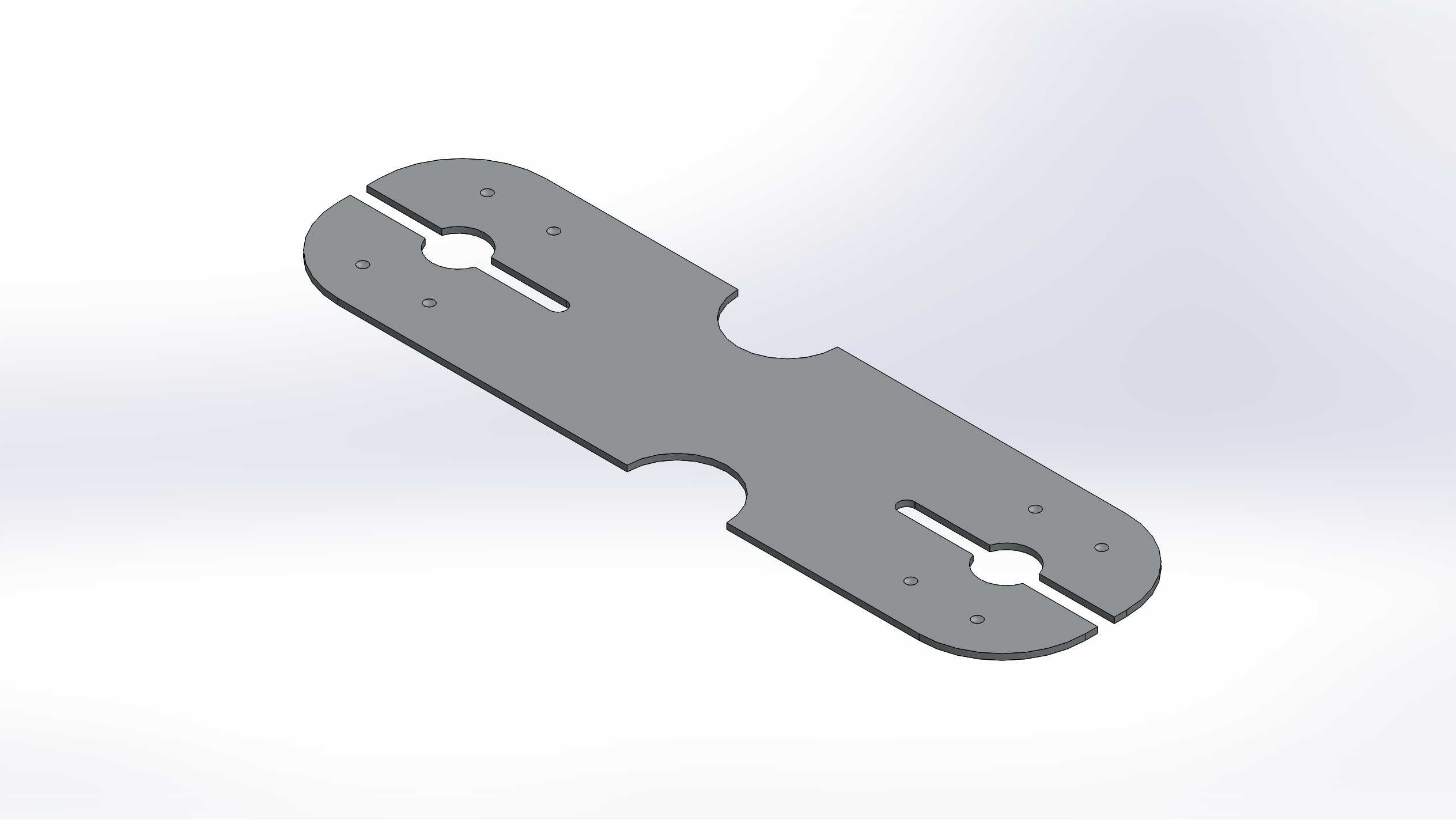

　　在储能电源、电动工具、低速代步车等采用26650圆柱电芯的电池包组装场景中，电芯间的导电连接结构直接决定整组电池的过流能力、循环寿命与抗振性能，这款连接卡舌正是针对并排排布的26650电芯组设计的专用导电连接件。日常批量组装作业中，这类连接片需要配合电阻点焊机完成与电芯极柱的焊接固定，区别于单电芯独立连接片，这款双卡位结构可一次性完成相邻两颗电芯的同极连接，大幅减少组焊时的定位次数，降低多片拼接带来的接触电阻偏差。从结构细节来看，整体采用对称式长条形扁平构型，两端分别设置适配26650电芯极柱区域的焊接位，每个焊接位周边预留四个点焊凸点定位孔，作业时焊机焊头可直接对准预设点位施焊，无需反复调整片体位置，能有效避免焊偏导致的极柱损伤、

　　虚焊等问题。两端的开槽结构是设计中的关键细节，开口槽从片体端部延伸至极柱让位孔侧边，当电芯组在充放电过程中出现轻微膨胀、或是整车运行带来持续振动时，开槽结构可提供微量形变余量，抵消极柱与连接片之间的拉扯应力，避免长期应力集中导致的焊点开脱、片体撕裂问题。片体中部的两个弧形让位缺口，是匹配相邻电芯的圆弧外壁设计的，当连接片压装在电芯端面时，中部缺口可刚好避开两颗电芯之间的间隙凸起与绝缘垫片边缘，保证片体与电芯端面完全贴合，不会出现翘边、悬空的情况，既可以保证焊接时的压力均匀，也能避免片体翘边刺破电芯间的绝缘隔膜造成短路风险。从安装边界来看，片体整体厚度适配常规动力电池连接镍片的0.15-0.2mm厚度区间，

　　长度刚好覆盖两颗并排紧密排布的26650电芯的中心距，宽度控制在不超出电芯端面直径的范围内，安装后不会突出电芯圆柱侧面，在后续电池组入壳、包覆绝缘膜的工序中，不会出现片体刮蹭绝缘层、与壳体接触短路的隐患。实际选型使用时，这类双卡位连接片多用于1P结构的电池串接场景，也就是每串单颗电芯的排布方案中，相邻串的同极连接，相比单颗独立连接片，双卡位结构的整体过流截面积更大，可承载10-15A的持续工作电流，满足大部分电动工具、便携储能设备的放电需求。设计过程中需要重点考量的是焊接位的平面度，整个片体采用连续冲压成型，所有焊接点位的平面度公差控制在0.05mm以内，保证点焊时每个焊点的压力一致，不会出现部分焊点熔深不足、

　　部分焊点过焊烧穿的问题。片体上的所有开孔与缺口都做了去毛刺处理，避免冲压残留的毛刺在电池组使用过程中脱落，造成内部短路隐患。另外，两端的开口槽宽度经过反复验证，既保证足够的形变释放能力，又不会因为开槽过宽降低片体整体的导电截面积，避免局部过流发热。在实际生产线适配中，这款连接片可直接适配现有26650电池组的自动点焊工装，片体的外形轮廓可被工装的定位卡槽直接固定，无需额外开发定制夹具，能够直接导入现有量产工序，替换原有零散单连接片的组装方案，单组电池的组装效率可提升近40%。同时，一体化的结构减少了连接片之间的拼接缝隙，整组电池的连接内阻一致性更好，在电池组充放电过程中，各串电芯的电压差可控制在更小范围内，有效提升整组电池的循环使用寿命。针对不同的电池排布方案，这类连接片的孔位与外形可做对应调整，但核心的开槽应力释放、弧形让位、多点位焊接的设计逻辑是通用的，能够覆盖大部分并排圆柱电芯的连接需求。
