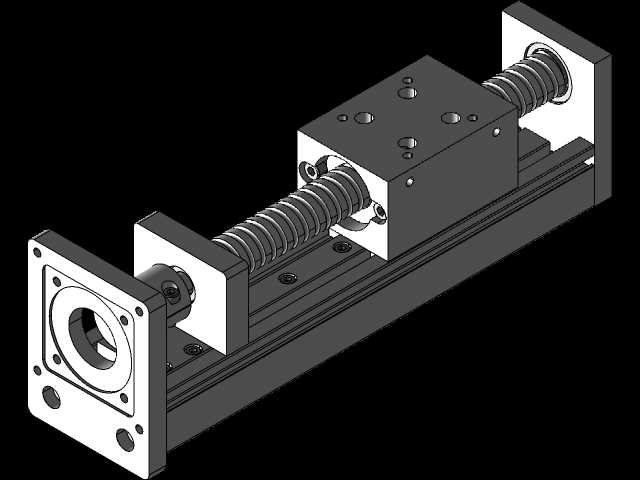

NEMA17适配滚珠丝杠线性导轨传动滑台

　　这款线性传动滑台在桌面级自动化设备、小型检测工位、3C产品组装治具、实验室精密进给平台中应用十分广泛，适配NEMA17规格步进电机的安装接口，能直接匹配市面主流42系列步进电机的安装孔位，无需额外做转接板设计，能大幅缩短小型自动化设备的开发周期。从实际使用场景来看，这类滑台常被用在点胶设备的Z轴进给、小型分拣机构的X/Y轴移位、视觉检测设备的工件调距工位，也可作为小型雕刻机、桌面型 pick-and-place 设备的直线传动单元，负载能力适配0.5-5kg区间的水平安装工况，垂直安装时可根据导程选配带刹车的电机避免滑台下坠。

　　从功能特性上看，该滑台采用滚珠丝杠作为传动元件，相比梯形丝杠传动效率更高，反向间隙可通过螺母预紧调整到0.02mm以内，重复定位精度能控制在±0.03mm区间，满足绝大多数小型精密传动的需求；配套的线性导轨直接集成在铝型材基座上，导轨与基座的安装基准经过统一铣削加工，装配时不需要额外调校导轨平行度，滑座在全行程移动时的顺畅度有保障，不会出现卡滞、爬行的问题。基座采用工业铝型材挤压成型后做二次CNC精加工，既保证了整体刚性，又相比全钢制滑台减轻了整体重量，移动时的惯量更低，对电机的扭矩要求更小。

　　设计思路上，这款滑台采用模块化集成设计，两端的轴承支撑座直接固定在铝型材基座两端，支撑端采用深沟球轴承承受径向载荷，固定端采用成对角接触轴承承受丝杠转动带来的轴向力，能抵消丝杠高速转动时的轴向窜动；滑座上预留了多组标准安装螺纹孔，可直接搭载工装夹具、吸嘴、检测探头等末端执行件，不需要额外在滑座上打孔攻丝；电机安装端采用标准法兰接口，既可以直连步进电机，也可以根据需求加装联轴器适配伺服电机，或者加装减速箱提升输出扭矩。

　　从安装边界来看，这款滑台的基座宽度适配40系列铝型材的安装槽距，可直接通过T型螺母固定在标准工业铝型材框架上，不需要额外做安装转接；滑台的总长度可根据行程需求做系列化调整，本次展示的规格有效行程覆盖50mm到300mm区间，丝杠导程可选2mm、4mm、8mm等常用规格，不同导程对应不同的移动速度和进给分辨率，选型时可根据实际需要的移动速度和定位精度灵活选择。安装时需要注意，固定基座时要保证安装面的平面度，若安装面翘曲超过0.1mm，会导致导轨变形，影响滑台移动顺畅度和使用寿命；丝杠与电机轴的同轴度要控制在0.1mm以内，避免联轴器长期受径向力导致过早磨损。日常维护时，每隔三个月可在丝杠滚道和导轨滑块处补充少量锂基润滑脂，就能保证长期运行的精度稳定性，不需要复杂的保养流程。

　　在结构细节上，滑座两端还预留了限位开关的安装位，可直接加装槽型光电开关或者机械限位块，实现原点复位和软硬限位保护，避免滑座超程撞击两端支撑座造成零件损坏；丝杠螺母与滑座之间采用销钉定位+螺丝锁紧的连接方式，长期运行不会出现螺母松动导致的精度丢失问题；导轨滑块采用标准互换性规格，若后期出现磨损可直接更换同规格滑块，不需要整体更换滑台，降低了设备的后期维护成本。这类集成式线性滑台相比自行采购散件组装的滑台，省去了零件加工、装配调校的环节，零部件之间的配合精度经过出厂校验，对于没有精密装配能力的设备开发者来说，能直接拿来集成使用，大幅降低了小型自动化设备的开发门槛，也减少了自行设计时容易出现的结构干涉、刚性不足、精度不够等问题。
