步进驱动剪叉式电动升降位移台结构

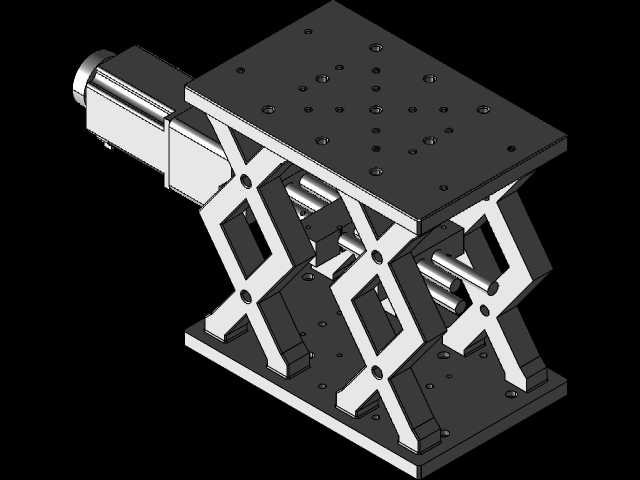

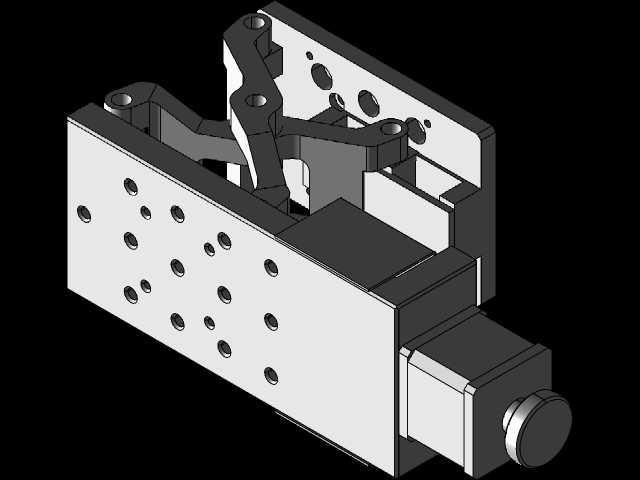

　　在实验室精密光学调整、小型工件工位抬升、自动化产线物料高度适配这类场景里，手动升降台的调节精度差、无法实现电控程控的痛点一直存在，这款步进驱动的剪叉式电动升降平台，正是针对这类需要小行程高精度垂直位移的需求设计的。从结构设计逻辑来看，它采用双组对称剪叉臂作为承载传力结构，剪叉臂的铰接点采用耐磨销轴配合衬套的结构，既保证升降过程中各臂的转动顺畅，又能控制长期往复运动的间隙累积，避免台面出现横向窜动。驱动端采用步进电机搭配精密丝杆的传动组合，丝杆的导程经过匹配选型，既保证足够的顶升推力，又能实现微米级的单步位移调节，电机输出端与丝杆的连接采用刚性联轴器，消除传动回程误差，保证位移控制的重复定位精度。

　　台面部分采用带密集安装孔的平板结构，孔位按照标准光学平台的孔距规格排布，方便直接固定光学调整架、小型工装夹具、检测探头等负载，不需要额外加工转接板，安装适配性更强。底座同样预留了安装固定孔，可以直接固定在光学隔振平台、设备机架或者生产线工位架上，保证整机工作时的稳定性，不会因为负载偏载出现整机晃动的情况。剪叉结构的运动轨迹经过校核，在全行程升降过程中，台面始终保持水平状态，不会出现倾斜偏移，对于需要保持负载水平度的应用场景，比如光学元件调整、精密检测工位，这个特性可以省去额外的水平校准环节。

　　从安装边界来看，这款升降台的底座轮廓尺寸适配常规小型工位的安装空间，不会占用过多台面面积，最低位高度控制在较低水平，满足小空间内的低位安装需求，最大升降行程覆盖常规实验室调整、小型物料抬升的常用行程范围，不需要额外定制加长行程结构。在负载能力设计上，剪叉臂采用高强度铝合金加工而成，经过应力校核，在额定负载下不会出现结构变形，配合丝杆的自锁特性，即使断电状态下，台面也不会出现下滑沉降，保证负载放置的安全性。

　　实际使用中，这款升降台可以搭配步进电机驱动器实现电控调节，既可以通过点动控制实现微量高度调整，也可以通过编程设定固定的升降位移量，适配自动化检测流程里的多高度位切换需求，比如视觉检测工位的焦距调整、点胶工位的针头高度适配、小型装配工位的工件抬升进给。和液压升降台相比，它没有液压油泄漏的风险，适合洁净实验室、无尘车间这类对环境清洁度有要求的场景；和气缸驱动的升降台相比，它的位移控制精度更高，不需要搭配气源，使用场景更灵活，不会出现气压波动导致的升降速度不稳定、位置偏移问题。

　　在细节设计上，剪叉臂的滑动端采用导向光轴配合直线轴承的结构，升降过程中滑动顺畅无卡滞，导向光轴做了硬化处理，耐磨性能更好，长期使用不会出现导向面磨损导致的间隙变大问题。电机的安装座和底座采用一体化加工的结构，保证电机轴和丝杆的同轴度，减少传动过程中的振动和噪音，即使在安静的实验室环境下使用，也不会产生过大的噪音干扰。台面和底座的边缘都做了倒角处理，避免安装操作时划伤操作人员，所有外露的紧固件都采用内六角螺丝，外观整洁，也不会出现勾挂线缆、工装的问题。

　　针对不同的安装需求，这款升降台的台面安装孔可以适配不同规格的螺丝，既可以固定小型实验仪器，也可以安装小型工装夹具，甚至可以搭配其他一维位移台组成多维调整平台，实现多方向的位移调整，拓展使用场景。在结构设计阶段，已经对各运动部件的干涉情况做了全行程校核，在最大升降高度时，各剪叉臂、传动部件之间不会出现运动干涉，保证全行程运行的可靠性，不需要额外设置机械限位来避免结构撞损，当然也可以根据使用需求在底座和台面之间加装限位开关，实现极限位置的电气保护，适配自动化程控的使用需求。
