动态机器人用模块化电机执行器结构

　　在足式动态机器人的关节驱动选型与结构设计工作中，执行器的集成度、扭矩密度、安装适配性一直是决定整机运动性能的核心因素，这款模块化电机执行器正是针对高动态响应机器人的关节驱动需求开发的集成化驱动单元，区别于传统分体式电机搭配减速器的零散安装方案，该单元将驱动电机、减速结构、输出法兰、安装定位接口做了同轴一体化整合，能够直接作为机器人的髋、膝、踝等关节的动力输出部件使用，大幅减少关节部位的结构冗余。从实际应用场景来看，这类执行器主要适配四足仿生机器人、双足人形机器人的动态运动需求，能够支撑机器人完成小跑、跳跃、落地缓冲、地形自适应等高动态动作，相比普通工业伺服电机，它的输出端直接集成了高刚性的连接法兰，

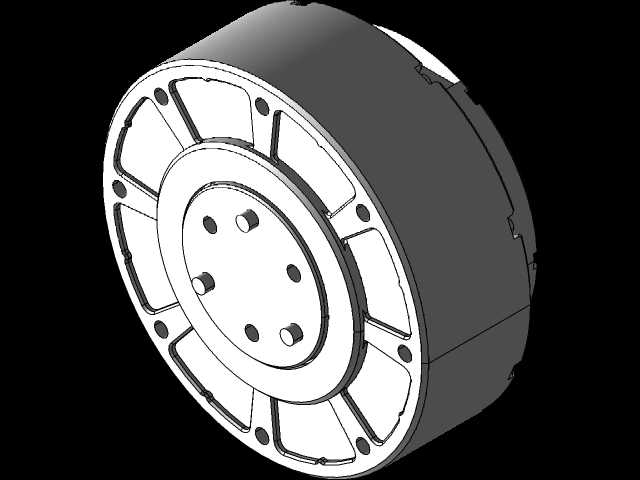

　　不需要额外设计转接支架就可以直接和机器人的腿部连杆结构连接，有效降低了关节部位的转动惯量，提升动态响应速度。从功能特性上看，该执行器采用盘式同轴布局，整体为扁圆柱形态，这种布局能够最大化利用机器人关节的径向安装空间，压缩轴向的安装尺寸，避免执行器轴向过长导致腿部结构臃肿、运动干涉的问题。输出端的法兰面设计了均匀分布的安装孔位，既可以通过螺栓直接锁紧负载连杆，也可以适配不同规格的力矩传感器做输出端力反馈采集，满足力控型机器人的控制需求。外壳部分采用周向分段式的结构设计，预留了足够的散热接触面积，在高扭矩持续输出的工况下，能够通过壳体将电机绕组产生的热量快速散出，避免长时间高负载运行导致的电机过热退磁问题。在设计思路上，

　　这款执行器完全围绕模块化快换的需求展开，所有的安装定位基准都集中在输出法兰和后端的固定端面上，同规格的执行器可以实现无差别互换，当机器人某个关节的驱动单元出现故障时，不需要拆解整个腿部结构，只需要拆卸固定螺栓就可以完成单元更换，大幅降低运维成本。内部的传动结构采用低背隙的减速设计，输出端的转动回差控制在极小范围内，能够保证机器人关节的位置控制精度，在做足端位置闭环控制时，不会因为背隙问题导致足端定位偏差，影响整机的运动稳定性。从安装边界来看，执行器的外圆轮廓做了规整的圆柱面设计，没有突出的接线盒或者安装凸台，在做腿部结构的包覆设计时，可以直接按照圆柱轮廓设计外壳护罩，不需要额外做避位结构。后端的固定端同样设计了周向分布的安装孔，

　　能够直接固定在机器人的躯干或者上一级关节的输出端上，安装孔的位置度公差经过严格控制，装配时不需要反复调整定位，就可以保证输出轴的同轴度要求。在实际选型匹配时，需要注意执行器的输出扭矩上限和转动惯量参数，根据机器人的单腿负载重量、跳跃高度要求来匹配对应规格的单元，这款扁盘式的结构相比同扭矩的长筒型伺服电机，重心更靠近关节转动轴线，能够有效降低腿部摆动时的附加惯量，提升机器人的运动灵活性。另外，执行器的壳体边缘做了圆角过渡处理，避免机器人运动过程中壳体和周边结构发生剐蹭，周向的凹槽结构既可以作为壳体装配的定位槽，也可以用来固定走线卡扣，将电机的动力线和编码器线沿着壳体周向固定，避免关节转动时线缆被拉扯磨损。对于结构设计人员来说，这类集成化执行器的出现，省去了自行设计电机、减速器、编码器集成结构的工作量，只需要按照执行器的安装接口设计对应的连接结构，就可以快速完成机器人关节的结构搭建，大幅缩短机器人产品的开发周期。在做结构强度校核时，需要重点关注输出法兰的连接螺栓强度，以及壳体固定端的受力情况，在机器人落地冲击的工况下，关节部位会承受数倍于静载的冲击载荷，连接螺栓需要选用高强度级别的紧固件，同时安装面的平面度需要满足设计要求，避免装配时产生附加应力导致壳体变形，影响内部传动结构的正常运转。
