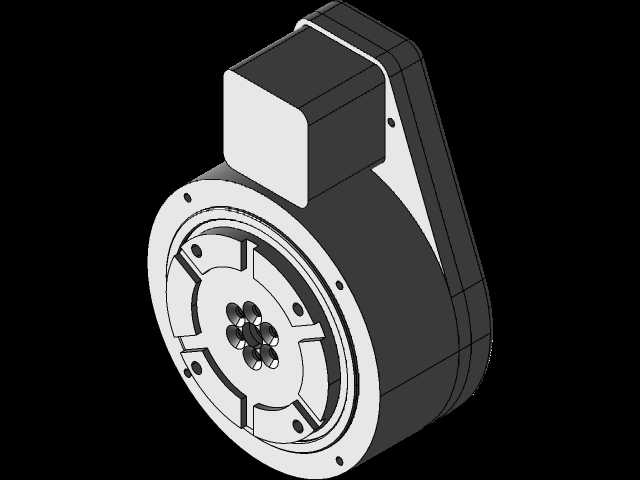

适配NEMA17/23步进电机的谐波传动减速装置

在桌面级自动化设备、小型协作机械臂关节、精密检测转台、3D打印挤出机构、医疗采样设备进给单元这类安装空间局促、输出扭矩要求高的场景里，常规行星减速器往往存在回程间隙大、轴向尺寸过长的问题，很难匹配空心轴步进电机或者扁平式无刷直流电机的安装需求，这款谐波传动减速装置就是针对这类紧凑型应用场景开发的传动部件。从实际选型适配的角度看，它的安装接口完全对齐NEMA17与NEMA23标准电机的安装孔位，不需要额外做转接法兰加工，电机输出轴可以直接对接谐波发生器的输入段，省去了联轴器的安装空间，整体结构的轴向厚度比同减速比的行星减速器压缩近40%，很适合用在对设备外轮廓尺寸有严格限制的场合，比如桌面型点胶机的摆头结构、小型AGV的转向驱动单元，都能直接套用这套安装尺寸，不需要额外调整设备的整体布局。

设计层面上，这款减速器采用了扁平式的谐波传动结构，柔轮采用短筒型设计，刚轮直接集成在减速器的外壳本体上，省去了独立刚轮的安装固定环节，既减少了装配累积误差，也进一步压缩了整体的径向与轴向尺寸。输出端采用了中空法兰式结构，中空孔可以直接穿过气管、线缆或者传动轴，在需要走中心走线的机械臂关节、旋转工作台场景里，能避免线缆随转动部件反复弯折磨损，大幅提升走线的可靠性。谐波传动的固有特性决定了它的回程间隙可以控制在1弧分以内，传动效率在额定负载下能保持在70%以上，单级减速比可以做到50、80、100等常用规格，完全能满足小型精密设备对传动精度、输出扭矩的双重需求，不需要额外做多级减速的结构堆叠。

从安装边界来看，这款减速器的外壳安装孔采用对称分布设计，既可以适配电机端的法兰安装，也可以从输出端反向固定在设备墙板上，安装方式灵活。输出法兰的端面做了定位止口设计，和负载端的对接可以直接通过止口定位，不需要反复调整同轴度，能大幅降低现场装配的调试难度。日常使用中，这款减速器的内部润滑采用脂润滑方式，出厂时已经预填了适配谐波传动的专用润滑脂，正常工况下不需要频繁补充润滑，维护成本很低。针对步进电机低速运行容易出现共振的问题，谐波传动的大减速比特性可以把电机的工作转速提升到无共振区间，同时放大输出扭矩，解决空心轴步进电机在紧凑安装场景下扭矩不足、运行抖动的痛点，在无刷直流电机高速输入的工况下，也能通过谐波传动的平稳啮合特性，把高速转动转化为低速大扭矩的平稳输出，不会出现齿轮传动常见的啮合冲击、噪音偏大的问题。

在结构细节处理上，这款减速器的外壳采用了一体化的压铸成型结构，电机安装侧的支撑筋做了加厚处理，能抵消电机运行时产生的径向振动，避免长期运行后安装位出现形变。柔轮的材质选用了高强度的合金结构钢，经过表面强化处理，在频繁正反转的工况下也能保证足够的疲劳寿命，刚轮的齿形经过优化设计，啮合过程中齿面接触应力分布更均匀，不会出现局部应力集中导致的齿面磨损过快问题。对于做小型精密设备开发的结构工程师来说，这套模型的所有安装尺寸、配合公差都按照实际加工要求做了还原，在做设备整体装配校验的时候，可以直接导入装配体做干涉检查，不需要反复测绘实物调整尺寸，能大幅缩短前期方案设计的周期，尤其是在做空间布局紧张的紧凑型设备时，可以直接参考这套减速器的外轮廓预留安装空间，避免后期出现结构干涉、安装空间不足的问题。
