适配步进无刷电机的谐波传动减速结构

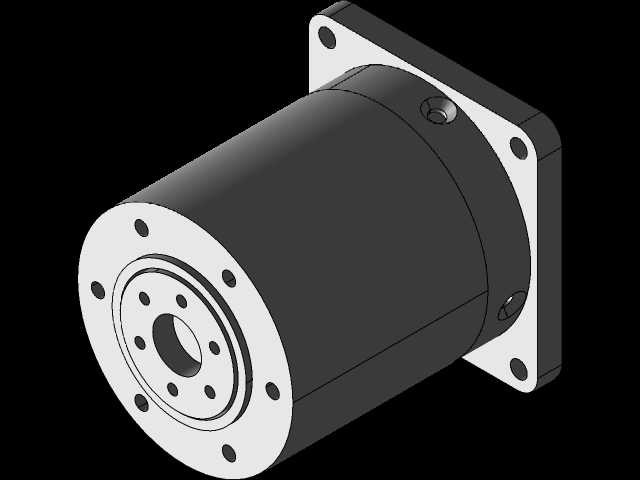

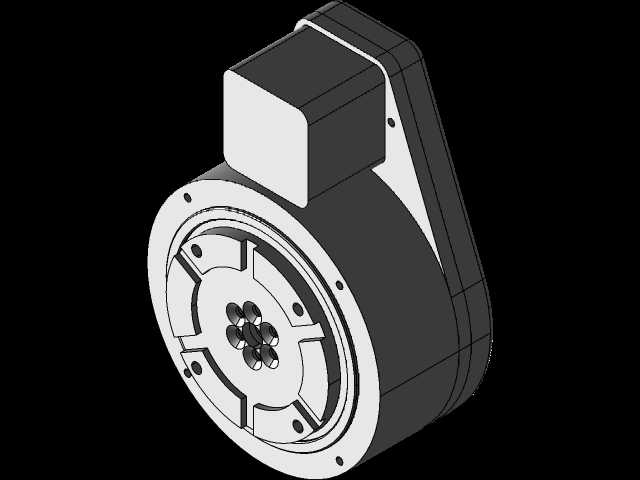

　　在桌面级协作机械臂关节、小型自动化检测转台、精密光学调焦机构这类对安装空间、传动回差有严苛要求的场景里，常规行星减速器的回程间隙、体积占比往往很难匹配设计需求，这类适配步进电机与无刷直流电机的谐波传动减速结构，正是针对小负载高精度传动场景做的定向结构设计。从安装边界来看，输入端采用标准方形法兰安装面，法兰四角预留沉头安装孔，可直接匹配42、57系列常规步进电机或者同安装尺寸的无刷直流电机端面，不需要额外做转接板设计，能大幅缩短传动链的轴向尺寸；输出端采用内孔带键槽的轴孔设计，可直接连接负载摆臂、转盘等执行部件，输出端外圈的圆柱定位面可与设备安装基座的孔位做间隙配合定位，保证传动同轴度，避免安装偏心带来的振动、磨损问题。

　　设计思路上，这款谐波结构没有采用传统谐波减速器的独立柔轮、刚轮分体式外购件集成方案，而是将刚轮结构与输出端壳体做了一体化设计，减少了零件配合面的累积误差，同时降低了整体装配难度。柔轮采用短筒型设计，在保证额定传动扭矩的前提下，尽可能压缩轴向长度，适配小型设备紧凑的安装空间；波发生器采用薄壁轴承配合椭圆凸轮的结构，输入端直接与电机输出轴做孔轴配合，通过顶丝锁紧固定，不需要额外的联轴器，进一步缩减了整体传动单元的轴向尺寸。

　　实际使用过程中，这类谐波减速结构的传动回差可控制在1弧分以内，能满足小型精密设备的定位精度要求，比如桌面机械臂的关节传动，搭配步进电机使用时，可通过减速比放大电机输出扭矩，同时降低负载端的转动惯量匹配难度，避免电机启停过程中出现丢步问题；在3D打印机的挤出机构、小型数控雕刻机的旋转轴上使用时，平稳的传动特性可避免低速爬行问题，保证加工或者打印的表面质量。

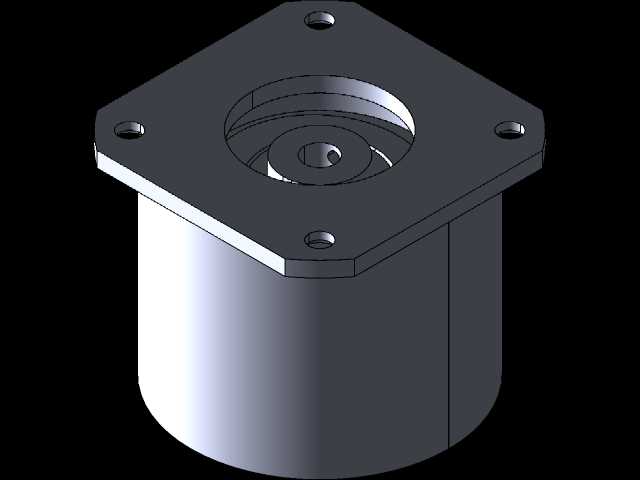

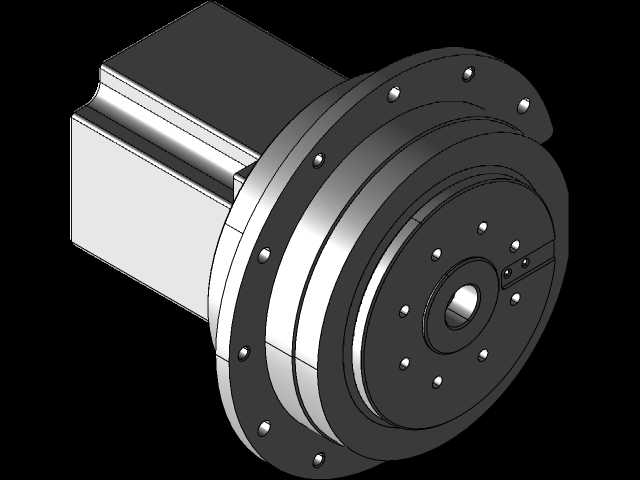

　　从结构细节来看，壳体上部的方形法兰做了倒角处理，避免安装过程中锐边划伤操作人员，法兰上的沉头孔深度经过核算，可保证M3或者M4的安装螺丝锁紧后，螺丝头部不高出法兰平面，不会与周边安装结构产生干涉；下部的圆柱壳体采用等壁厚设计，既可以给内部柔轮、波发生器提供足够的防护，避免粉尘、切削液进入传动啮合区域，也不会因为壁厚过大增加不必要的整体重量，适配移动类小型机器人的轻量化设计需求。

　　在做设备选型匹配时，需要注意安装面的平面度要求，电机安装面与该减速结构的输入端法兰面贴合平面度需要控制在0.02mm以内，避免安装时波发生器产生偏心，导致柔轮受力不均，缩短使用寿命；输出端连接负载时，要保证负载轴与减速结构输出轴的同轴度，避免径向力直接作用在柔轮输出端，导致柔轮变形超出设计许用范围。另外，该结构的内部啮合区域在出厂时会预填低温润滑脂，常规工况下不需要额外做维护，适合免维护要求的小型自动化设备使用。

　　不同于大型工业谐波减速器的重载设计，这款结构的额定输出扭矩针对小型电机的输出特性做了匹配，不会出现扭矩冗余带来的成本、体积浪费，在医疗检测设备的样本传送机构、小型航拍云台的传动结构里，这类紧凑的谐波减速结构也能很好适配，既可以提供足够的减速比来提升负载端的分辨率，也能依靠谐波传动的零背隙特性，保证传动过程中的位置精度，不会因为传动间隙导致云台抖动、样本定位偏差的问题。在做三维建模装配时，该结构的所有安装孔位、配合尺寸都做了公差标注，可直接导入设备总装图中做干涉检查，不需要重新测绘核对尺寸，能大幅缩短结构设计阶段的绘图周期。
