小型直流行星齿轮减速电机结构设计

这类小型减速动力单元常被用在对安装空间有严格限制、同时需要低转速大扭矩输出的轻载传动场景里，比如小型自动化输送线的从动辊驱动、智能售货机的货道推送机构、家用小型电器的动力执行端、桌面级实验设备的进给传动，还有部分小型机器人关节的动力输出端，都能见到同结构产品的应用。从实际使用的角度看，这类集成式减速电机的核心作用是把直流电机原生的高转速低扭矩输出，通过内置的行星齿轮组做减速增扭，匹配终端执行件需要的转速与扭矩区间，省去了设计人员单独搭配电机与减速箱的选型、适配工作量，也能大幅缩小整套动力单元的安装占用空间。

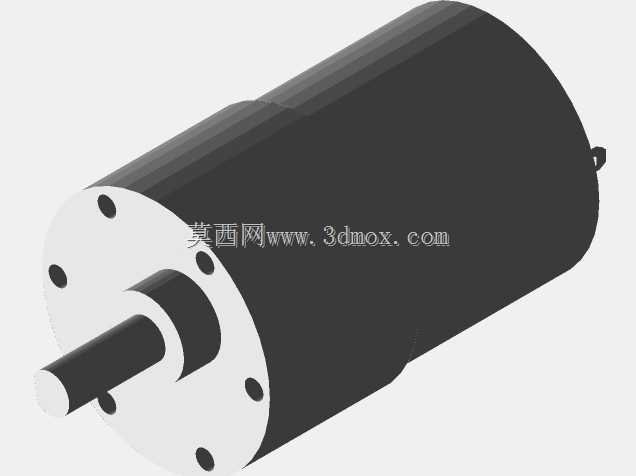

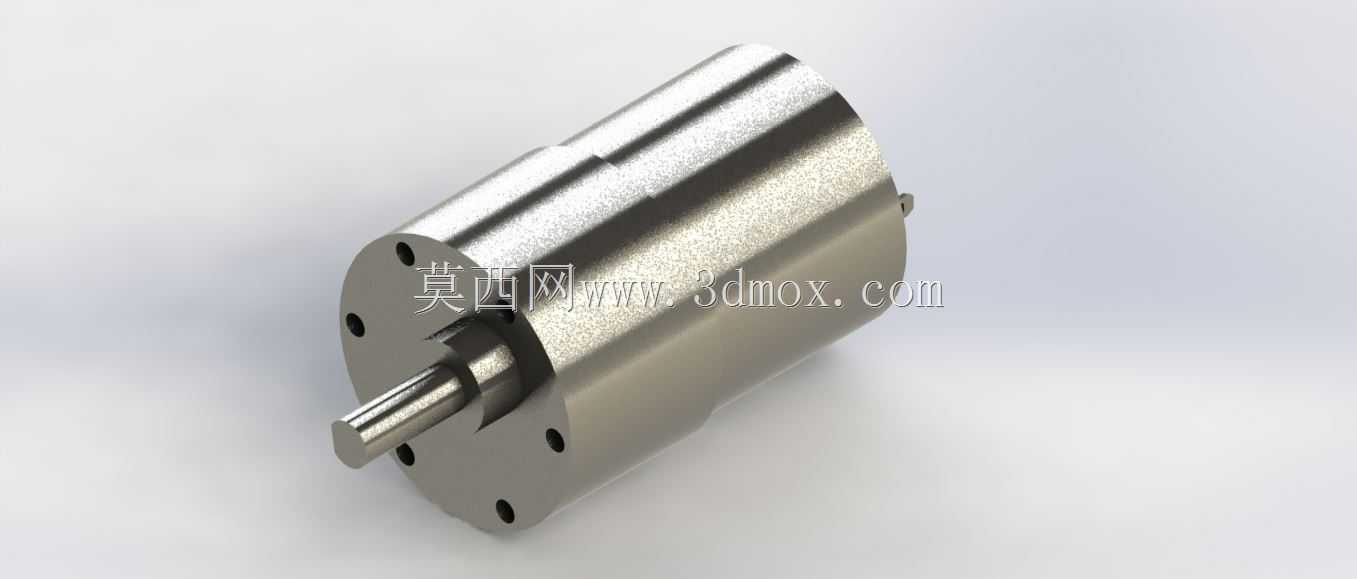

从结构设计思路来看，这款产品采用了同轴式布局，电机本体与减速箱集成在同一轴线上，输出轴直接从减速箱端盖中心伸出，这种布局的优势是动力传递路径同轴，不会产生额外的径向偏载，安装时的对中难度更低，也能减少传动过程中的径向力损耗。外壳采用一体化金属筒体设计，既可以作为定子磁路的一部分提升导磁效率，也能兼顾结构防护与散热需求，金属外壳的抗磕碰能力远优于塑料壳体，在有轻微粉尘、少量溅洒的工业轻载场景下也能稳定工作。端盖部分采用带安装孔的法兰式结构，圆周方向均匀分布的安装孔可以适配不同角度的安装固定需求，不管是端面法兰安装还是侧面支架固定，都能找到对应的固定点位，不需要额外做复杂的转接件设计。

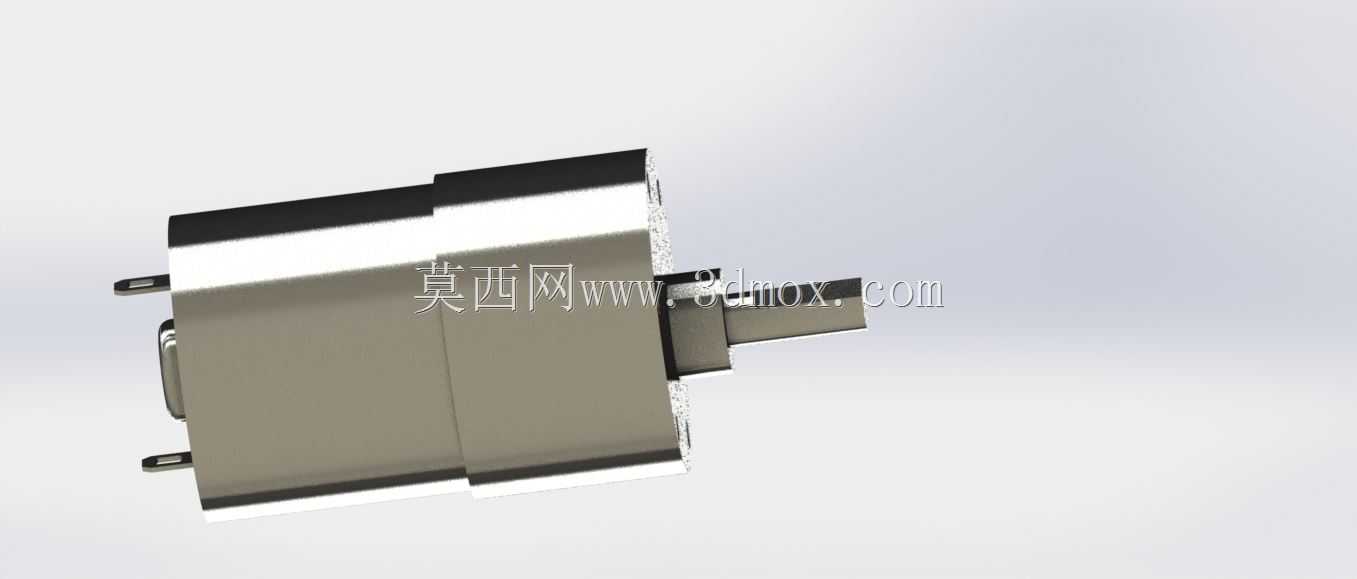

输出轴采用D型截面设计，这种轴端结构的优势是和传动件配合时可以通过平面传递扭矩，不需要额外加工键槽，也能避免光轴配合时容易出现的打滑问题，配套的同步轮、齿轮、摆杆等执行件只需要加工对应的D型孔就能直接装配，大幅降低配套零件的加工难度。从安装边界尺寸来看，筒体直径37mm、总长度52mm的尺寸规格，刚好适配多数小型设备的内部安装空间，不会因为动力单元体积过大挤占其他结构的布置空间；输出轴伸出长度12mm的尺寸，也能满足多数常规传动件的装配深度需求，不需要额外做轴的接长或者截短处理，选型时只要核对安装孔位与输出轴尺寸就能直接套用。

性能参数的匹配上，6V直流供电的设计可以兼容多数小型便携设备、桌面设备的低压供电体系，空载250mA、最大2.5A的电流参数，也能匹配常规的低压驱动板选型，不需要额外配置大电流的驱动模块；空载175RPM的输出转速，刚好适配多数轻载推送、慢速转动的场景需求，4kg-cm的输出扭矩可以满足0.5kg以内负载的直连驱动需求，如果搭配杠杆、齿轮组做进一步的扭矩放大，还能驱动更重的负载。实际建模过程中需要重点注意几个配合公差：减速箱内部行星齿轮与齿圈的配合间隙要控制在合理范围，间隙过大会导致传动回程差过大、正反转切换时出现明显空程，间隙过小则会导致传动阻力增大、空载电流升高甚至出现卡滞；输出轴与端盖轴承的配合要采用基孔制间隙配合，保证轴转动顺畅的同时不会出现径向窜动；D型轴的平面加工要保证对称度，避免装配时传动件出现偏斜。另外建模时还要注意端盖安装孔的位置度，圆周分布的孔位要和筒体轴线保持同轴，否则安装时会出现螺丝无法对齐、电机固定后出现偏斜的问题，影响后续传动的对中精度。这类集成式减速电机的三维建模，核心是还原真实的装配关系与安装尺寸，给后续做设备整体布局、干涉检查、安装支架设计提供准确的参考依据，不需要过度还原内部绕组、漆包线等不影响外部安装的细节，重点保证外部安装尺寸、轴伸尺寸、安装孔位的准确性，就能满足结构设计阶段的选型与布局需求。
