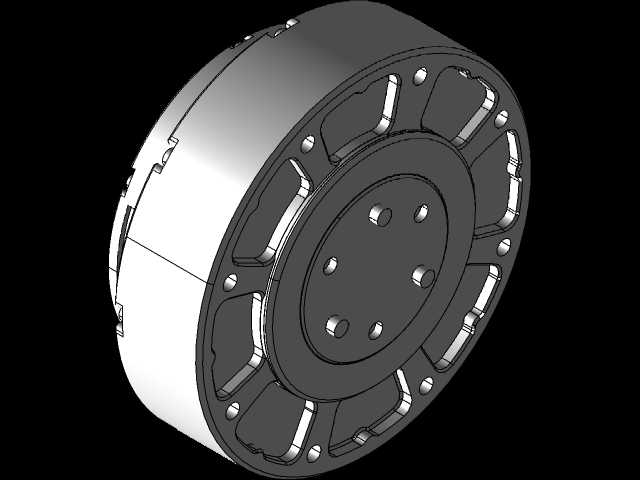

MIT机器人狗高扭矩直驱关节电机结构

　　这款直驱关节电机主要面向四足仿生机器人的关节驱动场景设计，区别于传统带减速箱的关节驱动方案，直驱结构从根源上规避了减速齿轮带来的传动背隙、啮合噪音以及传动效率损耗问题，能够在足端落地冲击、动态步态调整的工况下实现毫秒级的扭矩响应，适配四足机器人小跑、跳跃、负重行走等多类动态运动需求。从结构设计逻辑来看，这款电机采用外转子式的磁路布局，转子外壳直接作为关节输出端的连接载体，省去了中间传动环节的连接法兰与转接轴，既压缩了关节的轴向安装尺寸，也减少了多余连接结构带来的装配累积误差。定子部分采用集中绕组的排布方式，绕组端部的长度被尽可能压缩，在有限的定子槽空间内提升了铜线的有效填充率，配合高牌号的永磁体贴装在转子内壁，

　　能够在较低的额定转速下输出足够大的持续扭矩，满足机器人关节在支撑相阶段的静态持重需求，同时峰值扭矩冗余量足够覆盖足端接触地面时的瞬时冲击载荷。安装边界层面，电机输出端的法兰面均匀布置了多组螺纹安装孔，孔位的分度圆尺寸经过匹配优化，能够直接对接机器人腿部的连杆结构，不需要额外设计转接件；定子侧的端盖预留了穿线通道与编码器安装位，能够适配多类绝对值编码器的安装尺寸，实现关节位置的全闭环反馈，端盖的止口尺寸公差控制在IT6级，能够保证与机器人髋关节、膝关节基座的装配同轴度，避免运转过程中出现偏磨导致的扭矩损耗。实际应用中，这类直驱关节电机除了四足仿生机器人场景外，也可适配协作机器人的末端关节、高精度转台的直驱驱动、

　　医疗康复设备的关节驱动等对传动背隙、响应速度有较高要求的场合。结构设计上充分考虑了轻量化需求，转子外壳采用高强度铝合金一体加工成型，在保证结构刚性足以承受峰值扭矩输出带来的周向剪切力的前提下，尽可能削减了非受力区域的材料厚度，端盖部分的镂空结构既减轻了整体重量，也为绕组散热提供了空气流通的通道，避免长时间高负载运转下绕组温升过高导致的扭矩衰减。磁路设计阶段经过多轮仿真优化，永磁体的充磁方向与气隙长度经过反复调整，将齿槽转矩抑制在极低的水平，保证关节低速运转时的平顺性，不会出现卡顿或者扭矩波动的问题，这一点对于四足机器人的步态控制尤为重要——低齿槽转矩能够降低足端运动过程中的非预期震动，提升姿态控制的精度。

　　轴承选型上采用配对使用的薄壁角接触轴承，能够同时承受径向载荷与关节运动过程中产生的轴向倾覆力矩，匹配机器人运动时腿部关节受到的多方向复合载荷，轴承的预紧力经过合理设定，既消除了轴承自身的游隙，也不会因为预紧力过大导致运转阻力升高、发热加剧。电机的出线位置做了密封与防拉扯设计，能够避免机器人运动过程中线缆反复弯折出现的断线问题，整体结构的防护等级满足室内外常规运行的需求，能够抵御日常运行中的灰尘侵入与少量溅水。从装配逻辑来看，整个电机的零部件采用少零件化的设计思路，总装环节不需要复杂的专用工装，定子与转子的气隙通过端盖与轴承的配合尺寸直接保证，降低了批量装配时的调校难度，也便于后期的维护拆解。
