HT100空心轴无刷直流煎饼电机结构

　　做商用煎饼加工设备的结构选型时，这类带空心轴的扁平无刷电机往往是核心驱动部件，不少刚接触食品加工设备设计的工程师容易忽略这类专用电机的结构特性，照搬普通伺服电机的安装逻辑，最后要么出现穿线干涉，要么是轴向尺寸超差，要么是负载匹配不对导致运行抖动。这款HT100规格的外转子无刷电机，从结构上就是为煎饼机这类需要中心走料、走管路或者穿加热组件的场景设计的，扁平的盘式结构能最大程度压缩设备的轴向安装空间，毕竟商用煎饼操作台的内部空间十分紧凑，既要容纳加热盘、温控组件、刮料机构，还要留足布线和检修的余量，轴向尺寸每省出10mm，整台设备的结构设计就能多一分灵活度。

　　从实际使用场景来看，这类电机主要驱动煎饼加工的转盘平稳低速运转，要求运行时的扭矩波动足够小，不然摊制的面糊会厚薄不均，直接影响成品的口感和成型效果。36N42P的槽极配置本身就是为低转速大扭矩的输出特性设计的，不需要搭配大减速比的减速器就能直接驱动转盘，省去了减速器带来的背隙、额外安装空间和传动损耗，也减少了设备运行时的噪音，对于餐饮场景的设备来说，低噪运行是很重要的体验指标，毕竟门店操作区离就餐区往往不远，过大的机械噪音会直接影响消费体验。

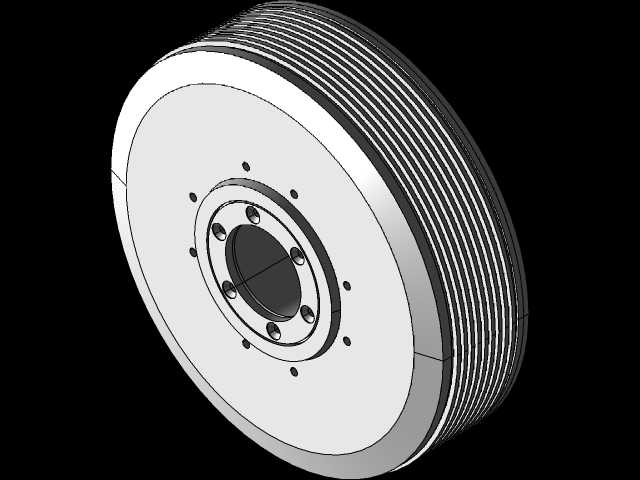

　　设计选型时首先要关注安装边界，这款电机的定子外径尺寸控制在81mm，整体轴向厚度10mm，安装时要注意前端盖的固定孔位是沿中心孔圆周均布的，做连接法兰的时候要对应好孔位的节圆直径，避免出现安装错位。中心22mm的空心轴是这个结构最核心的设计点，这个通孔不是为了减重做的结构，而是功能通道——煎饼机的加热组件供电线、温度传感器的信号线、甚至是部分机型的下料管路，都可以从这个中心孔穿过，不需要在转盘侧面额外做走线拖链，既避免了转盘旋转时的管线缠绕问题，也让设备的外观更加整洁，清理台面的时候不会有管线凸起的卫生死角，符合食品加工设备的易清洁设计要求。

　　绕组参数的匹配上，30匝的绕组配置适配12-26V的宽电压输入范围，不管是用门店常规的24V直流供电，还是适配移动餐车的低压电瓶供电都能兼容，不需要额外做电压转换模块，降低了整台设备的电路设计复杂度。绕组的内阻参数经过匹配，在额定转速下运行时的发热控制在合理区间，因为煎饼设备本身有加热组件，周边环境温度比普通工业场景要高，如果电机自身发热过大，加上环境温度的影响，很容易触发绕组的过热保护，导致设备中途停机，影响出餐效率，这款电机的热设计就是针对高温周边环境做的优化，连续长时间运行也不会出现过热降扭的问题。

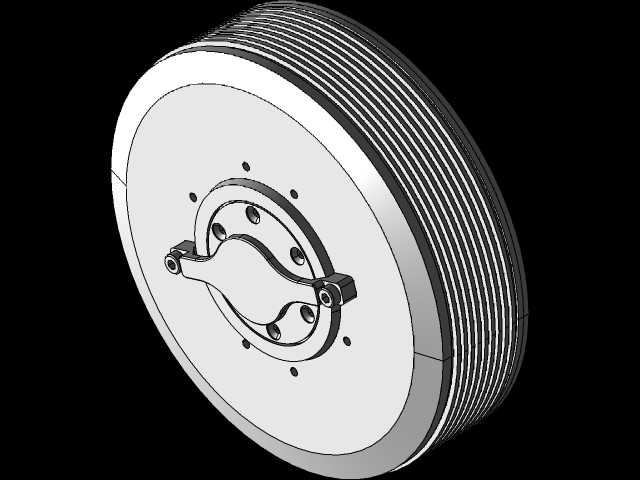

　　结构细节上，外转子的外壳做了多道环形散热筋，就是图上能看到的转子外圈的一圈环形凸起，这些散热筋不是装饰结构，是为了增加转子旋转时的空气对流面积，转子旋转的时候这些筋条会带动周边空气流动，主动把绕组传导过来的热量带走，不需要额外加装散热风扇，进一步压缩了轴向尺寸，也减少了风扇带来的积尘问题——餐饮场景的空气里有不少面粉、油烟的颗粒物，如果带散热风扇的话，很容易把这些颗粒物吸到电机内部，堆积久了就会影响轴承的润滑，甚至造成绕组绝缘下降，无风扇的被动散热结构刚好规避了这个问题。

　　安装的时候还要注意滑环的选配，因为中心孔要走旋转部件的管线，如果是需要持续旋转的转盘结构，中心孔位置要搭配对应内径的滑环，滑环的外径不能超过22mm，不然没法穿过空心轴，滑环的定子端固定在设备机架上，转子端和电机的外转子转盘同步旋转，这样就能实现旋转状态下的供电和信号传输，不会出现线路扭断的问题。很多新手工程师做结构的时候忘了预留滑环的安装空间，等到装配的时候才发现中心孔后面的位置被其他结构件挡住了，只能拆改其他部件，耽误项目进度。

　　从负载匹配的角度来说，这款电机的输出扭矩足够带动直径400-500mm的煎饼转盘，哪怕转盘上放满面糊、加上刮料机构的接触阻力，也能保持平稳的转速，不会出现堵转的情况。而且无刷电机的寿命比传统的有刷减速电机长很多，没有碳刷磨损的问题，不需要定期更换碳刷维护，对于商用设备来说，更低的维护频率就意味着更低的运营成本，更少的停机检修时间，更受餐饮经营者的欢迎。

　　做三维建模的时候，要特别注意中心孔的公差配合，因为空心轴的壁厚比较薄，如果安装配合的公差选得过紧，压装的时候很容易造成空心轴变形，导致中心孔失圆，后续穿管线或者装滑环的时候就会出现卡滞；如果公差选得过松，转盘旋转的时候就会出现偏心，导致转盘跳动，摊出来的煎饼厚薄不均。另外端盖上的安装孔是沉孔设计，建模的时候要把沉头的深度做准确，不然固定螺丝锁进去之后会凸起，刮到旋转的转子部分，造成运行异响甚至卡滞。转子和定子之间的气隙要保持均匀，三维装配的时候要检查周圈的气隙一致性，避免出现单边扫膛的问题，扫膛不仅会增加运行阻力，还会磨损定子的绝缘层，造成电机短路故障。

　　这类专用电机的结构设计，本质上是围绕具体的应用场景做的定向优化，没有多余的冗余结构，每一处尺寸、每一个结构特征都是为了适配煎饼设备的使用需求，做设备选型的时候不能只看功率、扭矩这些常规参数，还要结合安装空间、走线需求、周边环境温度、维护要求这些实际工况来综合判断，才能选到最合适的部件，减少后续设计迭代的次数。
