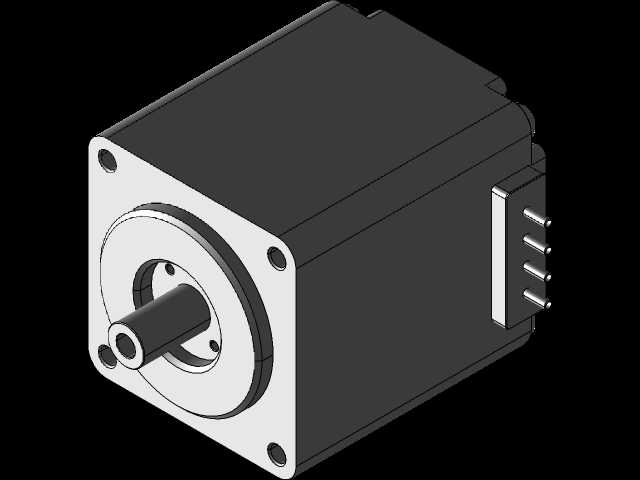

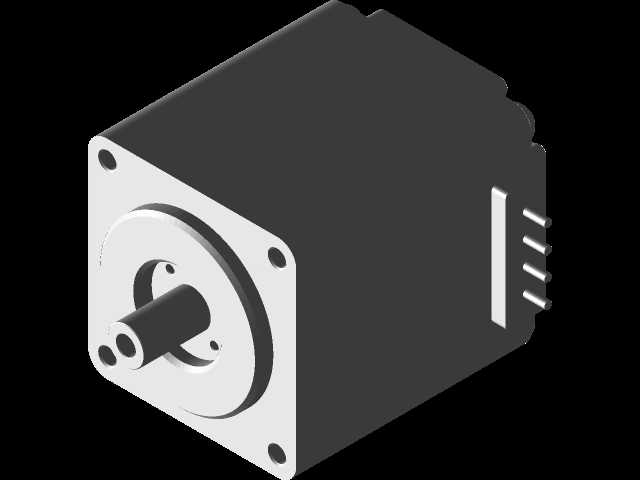

RobotDigg Nema11空心轴步进电机结构

　　在小型自动化拾取工位的调试现场，不少做桌面级取放设备的工程师都遇到过走线干涉的问题——常规实心轴步进电机要给真空吸盘、夹爪的气路或信号线留出走线空间，往往得额外加装拖链、弯折管路，不仅挤占Z轴有限的安装空间，频繁往复动作时管路还容易和周边治具剐蹭，时间久了就出现气管磨损漏气、信号线折损断芯的故障。这款Nema11规格的空心轴步进电机，就是针对这类紧凑工位的痛点做的结构优化，做三维建模的时候最先要卡准的就是安装边界：Nema11对应的安装法兰是28mm见方的标准尺寸，安装孔位的中心距、孔深都和同规格实心轴步进电机完全兼容，之前用常规28步进的工位不用改安装板孔位就能直接替换，这点对老设备改造的项目来说省了不少重新出图加工安装件的功夫。

　　空心轴的内孔直径是选型和建模时必须重点核对的参数，这个尺寸直接决定了能穿过的管路或线材的最大外径，建模时要给内孔壁留够加工公差，不能按理论最小值做配合，不然实际穿管的时候会出现气管卡滞、线材外皮刮伤的问题。轴端的结构做了扁位设计，不用额外加键就能传递额定扭矩，装同步轮或者夹爪连接件的时候，紧定螺丝直接顶在扁位上，不会出现长期正反转后连接件打滑松脱的情况，这点比光轴输出的结构靠谱很多，毕竟小型取放工位的动作频率普遍不低，频繁启停的冲击下连接件松脱是很常见的故障点。

　　从结构设计的逻辑来看，这款电机把转子的中空结构和定子绕组的排布做了平衡，不会因为做了空心轴就大幅牺牲输出扭矩，额定扭矩区间完全能覆盖小型拾取头、桌面级SMT贴装头、轻载旋转工作台的负载需求。建模的时候要注意电机本体的轴向长度，这个尺寸直接影响Z轴模组的行程余量，不少新手工程师做结构的时候只看法兰安装尺寸，忽略了电机本体的轴向突出长度，最后装完发现电机和机台底板干涉，或者Z轴下行到极限位置时电机顶到工作台面，返工调整安装位浪费很多时间。出线端的位置也做了优化，是从电机尾部侧方出线，不是正后方直出，在Z轴安装空间特别局促的场合，不会因为尾部的出线插头挤占轴向空间，能进一步压缩整个取放头的整体高度。

　　实际应用场景里，除了常见的拾取放置工具头，这款空心轴电机还能用在小型旋转分料工位、需要穿光源线的视觉旋转检测台、细导线的送线牵引机构上——比如做细漆包线的送线机构，线直接从电机轴中心穿过去，轴端装导轮，旋转的时候线不会因为轴的转动出现拧麻花的情况，比用实心轴电机加侧边过线轮的结构顺畅很多。做三维装配的时候，要注意空心轴的两端轴承位的同轴度公差，这个公差直接影响电机转动时的径向跳动，要是跳动太大，装在轴端的吸嘴取料的时候就会出现位置偏移，贴装或者放料的精度达不到要求。另外轴端的负载安装面和电机安装法兰面的垂直度也要在建模时标注清楚公差，不然装长一点的治具的时候，治具末端的偏移量会被放大，高速动作时还会出现抖动。

　　不少工程师选空心轴步进的时候容易踩的坑是只看扭矩参数，忽略轴的径向负载能力，这款电机的空心轴因为做了合理的壁厚设计，径向能承受的负载完全能满足小型治具的安装需求，不会出现装了稍长的夹爪就出现轴变形、转动卡滞的问题。建模的时候可以提前在轴端预留好安装治具的螺纹孔位，不用后期再二次加工轴端，毕竟步进电机的轴是和转子直接连接的，二次加工很容易导致转子动平衡被破坏，电机转动的时候出现震动、噪音变大的问题。在做气路穿接的场景时，要注意轴端和气管连接的位置要留够旋转密封的安装空间，要是直接把气管硬插在轴孔里，电机旋转的时候气管会跟着转，时间久了气管就会拧断，所以建模时要在轴端考虑旋转接头的安装位置，预留对应的安装尺寸，保证气路连通的同时电机转动不会带动气管旋转。

　　从散热结构来看，电机的外壳做了均匀的散热筋设计，虽然是小尺寸电机，在持续高频动作的工况下，散热筋能把绕组产生的热量及时散出去，不会因为长时间运行出现扭矩大幅衰减的情况，这点在连续运行的自动化设备上很重要，不少小尺寸电机因为散热没做好，连续跑几个小时就出现丢步、位置不准的问题，拆解看就是绕组温度太高导致退磁，扭矩掉得厉害。做设备布局的时候，不用特意给这款电机留额外的散热风扇安装位，只要周边不是完全密闭不透气的空间，自然散热就能满足持续运行的需求，能进一步简化设备的整体结构。
