直流行星减速齿轮电机结构设计

　　在小型自动化传动场景里，这类集成齿轮减速结构的直流动力单元，是很多轻载驱动工位的核心执行部件，常见于小型输送线的驱动辊、智能仓储的分拣拨杆、民用小家电的动力模块、办公设备的走纸机构，还有小型医疗设备的进给传动端，相比不带减速的普通直流电机，它能在低转速区间输出足够大的扭矩，匹配负载端的转速需求，不用额外搭建外置减速结构，能大幅缩小整套驱动机构的安装空间。

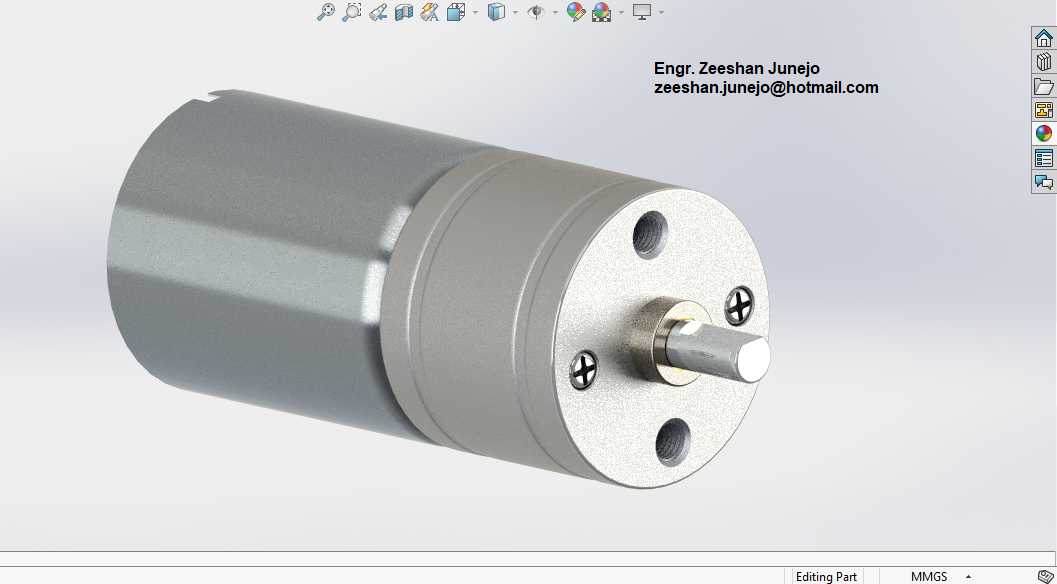

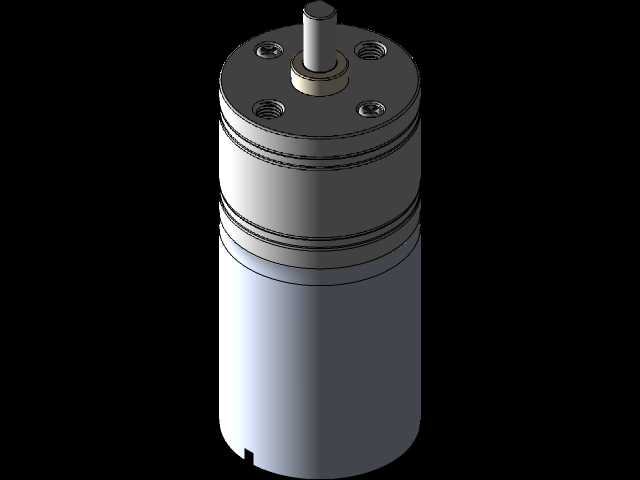

　　从结构设计逻辑来看，这款动力单元采用同轴式布局，电机本体和减速箱段沿输出轴轴线串联布置，输出轴从减速箱端盖中心伸出，端盖上预留的三个安装孔呈圆周均布，孔位的节圆直径、安装孔的孔径都做了标准化适配，能直接匹配市面上多数小型安装支架的固定孔位，不用额外做转接板加工。电机本体的外壳采用拉制铝型材工艺，圆柱面的平整度足够，既可以通过端盖孔做端面固定，也能通过配套的抱紧式安装座做圆柱面夹持固定，两种安装方式都能满足不同设备的装配空间需求，比如在空间紧凑的设备内部，用抱紧座固定可以省去端面安装的螺栓操作空间，在安装面平整的工位上，用端盖孔穿螺栓固定的同轴度精度更高。

　　减速段的壳体和电机本体的端盖采用止口定位配合，止口的配合公差选H7/h6的小间隙配合，装配时能自动保证电机轴和减速箱齿轮组的同轴度，避免装配偏差导致的齿轮啮合异响、磨损加快问题。输出端的轴承采用深沟球轴承，能同时承受径向载荷和少量轴向载荷，匹配多数直连驱动的负载受力情况，比如驱动皮带轮、直连小直径辊筒的时候，径向的皮带张紧力、辊筒的径向跳动载荷都能通过轴承传递到减速箱壳体，不会直接作用在齿轮组上，能延长齿轮的使用寿命。输出轴的轴端做了扁位加工，配合紧定螺钉固定的连接件时，能避免传动过程中轴和连接件之间打滑，相比光轴靠顶丝摩擦力固定的方式，扁位结构能传递更大的扭矩，适合频繁正反转的传动场景，不会出现启动、换向瞬间的角度空程。

　　内部的齿轮组采用直齿圆柱齿轮传动，每一级齿轮的模数、齿数配比都经过扭矩校核，能把电机本体输出的高转速低扭矩，通过多级齿轮减速转换成低转速大扭矩的动力输出，齿轮的材料选用耐磨的工程塑料或者粉末冶金件，兼顾运转静音效果和耐磨性能，在民用、办公类对噪音有要求的场景里，这种齿轮搭配的运转噪音能控制在较低水平，不会产生刺耳的高频啮合声。电机的后端盖预留了接线端子的引出位置，出线方向可以根据安装需求调整，不会和周边的结构件产生干涉，接线端的绝缘结构做了加强处理，避免设备运行过程中振动导致的接线松脱、绝缘破损问题。

　　在做设备选型匹配的时候，需要先确认负载端的额定转速、所需的工作扭矩，再对应匹配减速比合适的型号，同时要核对安装边界：整个动力单元的总长度是电机段长度加减速箱段长度，外径尺寸要和安装位的避让空间匹配，输出轴的轴径、伸出长度要和负载端的连接件内孔尺寸适配，端盖安装孔的孔位要和固定支架的孔位对齐。如果是用在频繁启停、正反转的工况下，还要预留一定的扭矩余量，避免长期过载运行导致齿轮磨损、电机过热烧损。这类减速电机的设计核心，就是在紧凑的体积内实现动力的减速增扭，把直流电机的高转速特性通过齿轮组转换成适配工业、民用场景的实用动力输出，省去了设计人员单独搭配电机、设计减速箱的工作量，能直接作为标准动力元件集成到设备里，缩短设备的研发设计周期。
