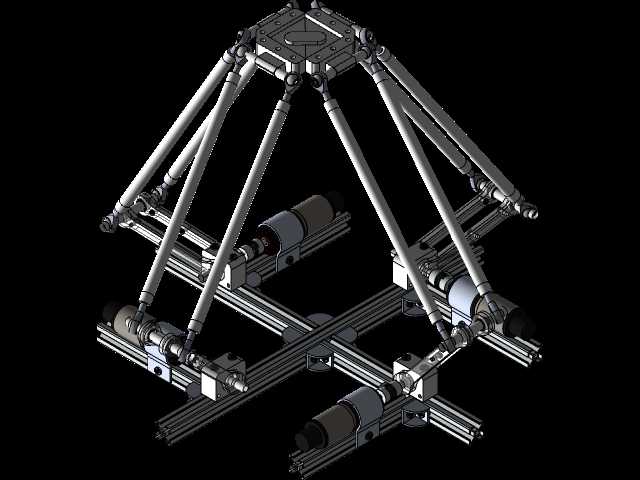

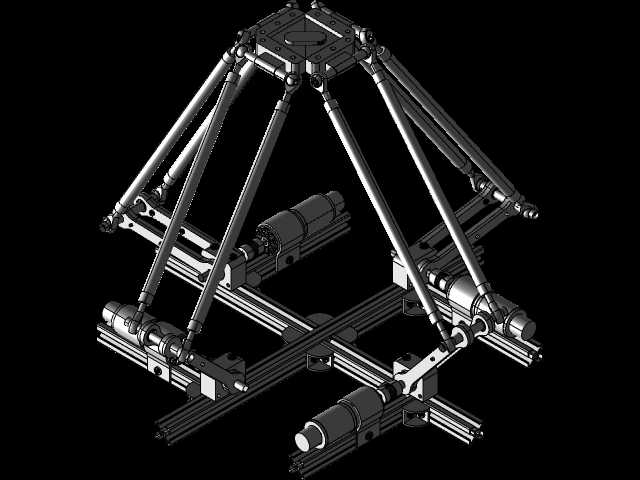

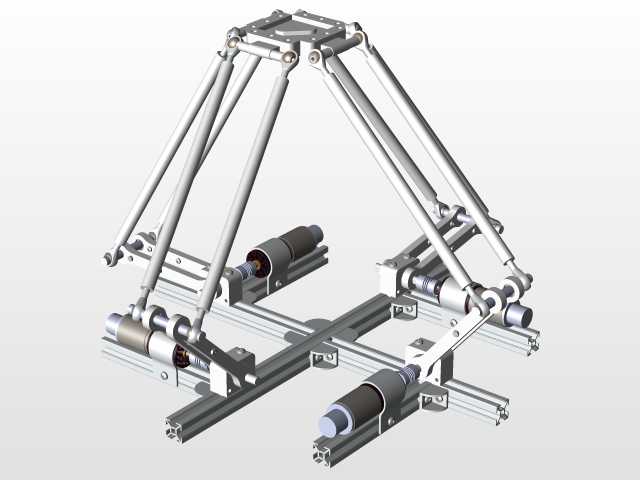

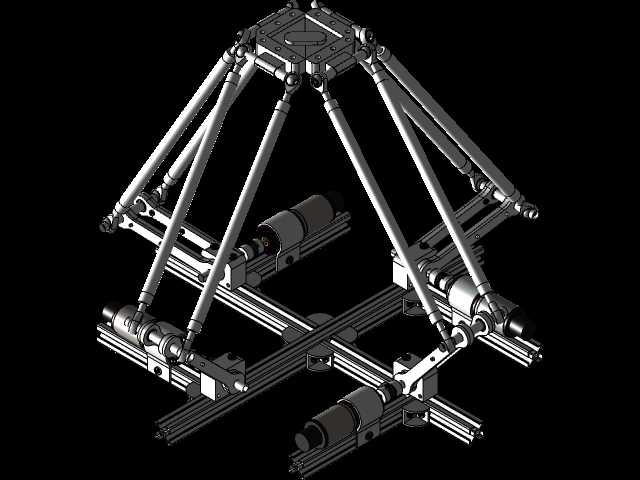

四自由度Delta并联三角机械臂结构

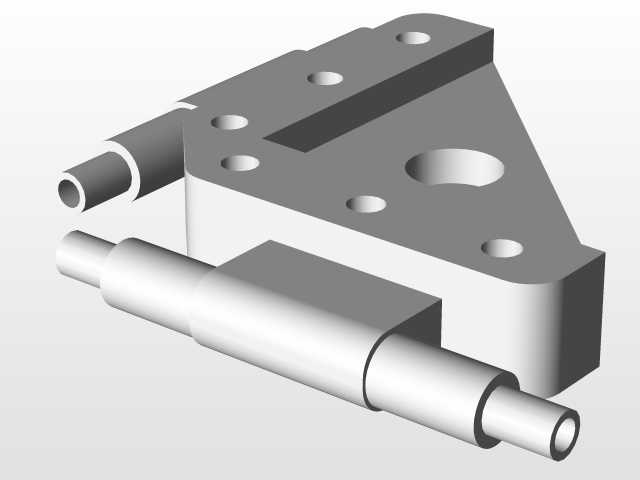

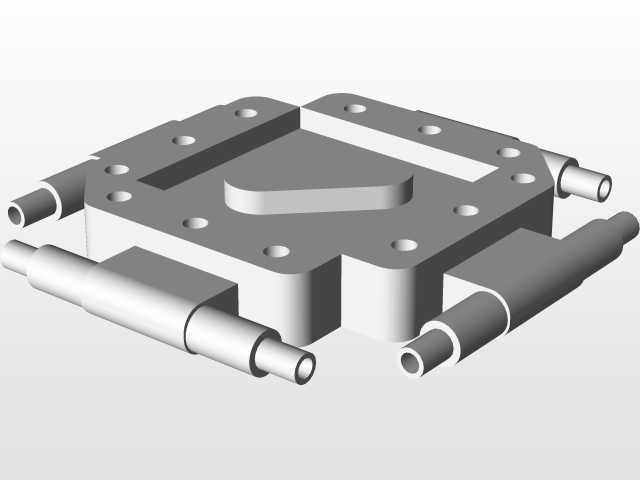

　　这款并联构型的三角机械臂，核心应用场景集中在3C电子组装产线的小件快速分拣、食品包装线的规整拾取、3D打印配套的工件取放工位，相比传统串联关节臂，它的运动惯量更低，在高速往复作业场景下的定位稳定性优势明显。从实际落地的工况来看，这类设备通常安装在流水线正上方的机架位，安装边界需要预留出静平台的固定孔位间距，以及动平台在全行程范围内的摆动避让空间，避免臂杆运动过程中与线体护栏、周边工装发生干涉。设计思路上采用了并联杆系的对称布局，三组主驱动臂搭配辅助约束杆构成四自由度的运动体系，静平台侧的驱动关节采用同轴心等角度排布，保证三个方向的运动输出特性一致，动平台端的铰接点做了轻量化的镂空处理，降低末端负载的运动惯量，

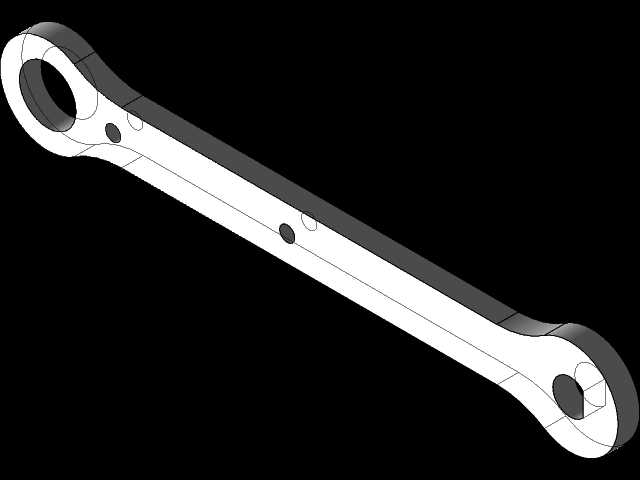

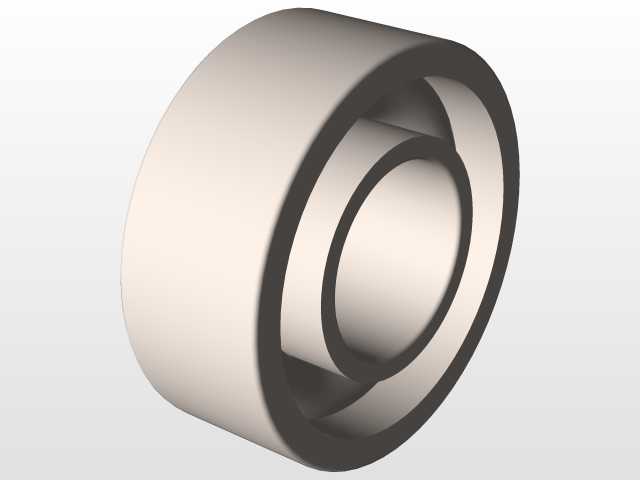

　　提升高速启停阶段的响应速度。从结构细节来看，臂杆主体采用了等截面的长杆构型，两端的铰接孔位做了衬套安装位的预留，既可以适配自润滑铜套的低维护方案，也可以更换为精密鱼眼轴承满足更高精度的装配需求，臂杆上的工艺孔一方面是为了减重，另一方面也可以作为走线的固定位，将末端执行器的气管、线缆沿臂杆内侧排布，避免运动过程中管线拖拽剐蹭。在功能特性上，这款机械臂的末端可以搭配真空吸盘、微型夹爪等不同执行端，完成0.5kg以内小件的120次/分钟以上的往复拾取放置动作，工作覆盖范围为静平台下方直径800mm、高度300mm的圆柱区间，在这个区间内的重复定位精度可以控制在±0.1mm以内，完全满足小件分拣、快速上下料的工艺要求。实际选型适配的时候，

　　需要注意静平台的安装平面平面度公差控制在0.05mm以内，避免安装应力导致臂杆铰接处出现卡滞，驱动关节的输出轴与臂杆安装座的同轴度需要做找正处理，长期高速运行下如果同轴度偏差过大，会加速铰接处轴承的磨损，缩短设备维护周期。从结构建模的细节来看，所有铰接点的转动副都做了间隙预留，模拟实际装配中的公差配合，臂杆的壁厚做了等强度设计，在靠近铰接端的位置做了局部加厚，抵消往复运动过程中的交变应力，避免长期运行出现杆体变形。这类并联机械臂相比串联机器人，在小范围高速作业场景下的占地空间更小，安装方式更灵活，既可以吊装在流水线上方，也可以侧装在设备机架侧面，适配不同产线的布局需求，在轻工制造、食品医药、3C电子这类需要高频次小件搬运的工位上，

　　替换人工的效率优势十分明显。建模过程中对杆系的运动干涉做了全行程校验，确保动平台在最大倾角、最大行程位置时，相邻臂杆之间不会发生碰撞，铰接处的转动范围也做了机械硬限位的结构设计，避免软件限位失效时出现臂杆过冲损坏的情况。
