中小学教学用低成本轮式漫游机器人结构

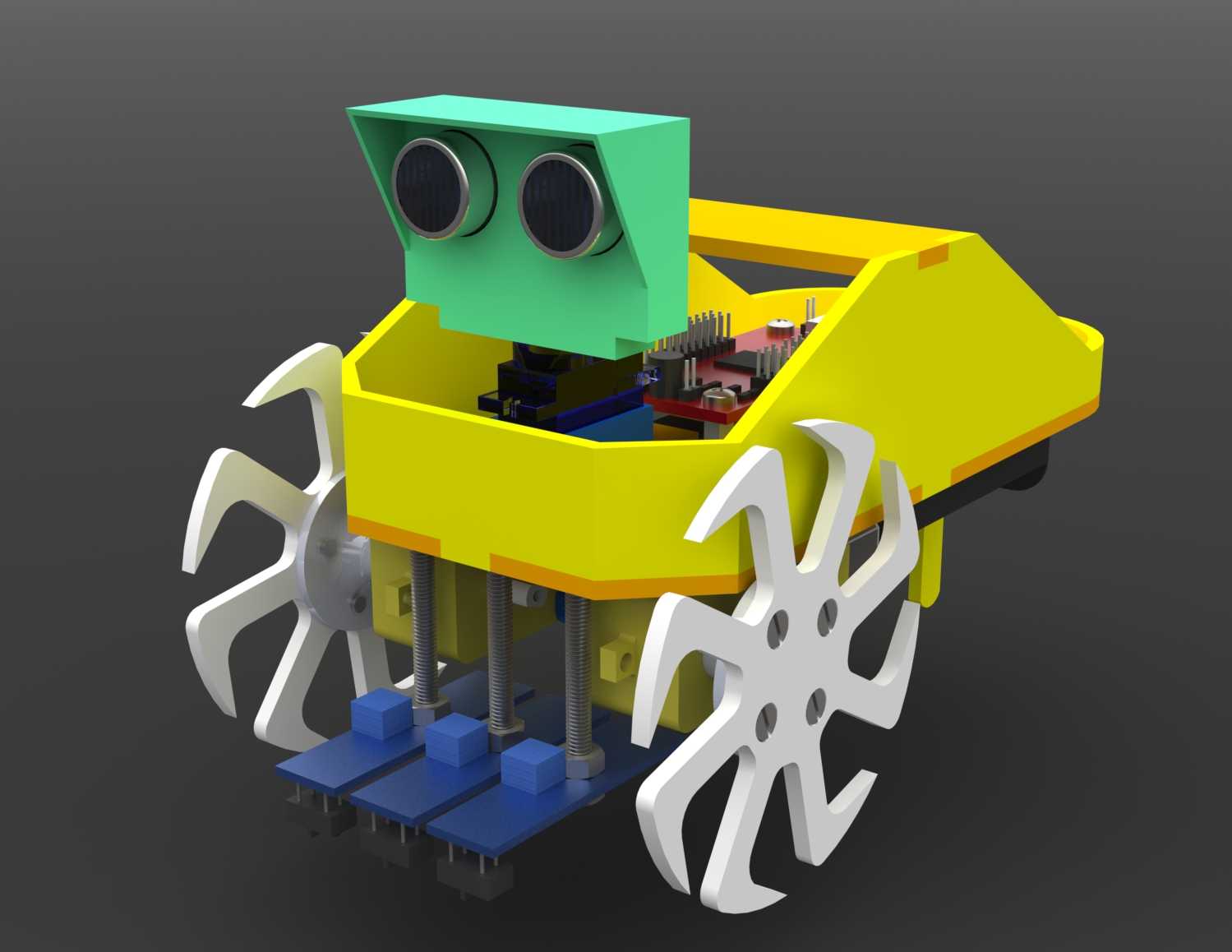

　　这款轮式漫游机器人的结构设计，核心瞄准中小学机器人技术普及场景的落地需求，从零件加工门槛、装配难度、功能拓展性多个维度做了针对性优化，完全适配中小学科创课堂、兴趣社团的日常教学与实践活动开展。不同于工业级移动机器人对精度、负载、防护等级的严苛要求，这款设备的核心用途是让学生能直观理解移动机器人的机械结构组成、运动传递逻辑、电控模块布局，同时支持学生自主完成零件加工、整机装配、功能调试的全流程实践，不需要依赖工业级加工设备就能完成制作。

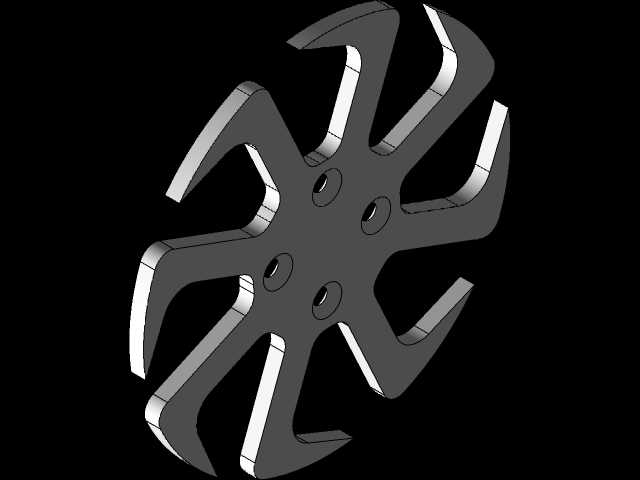

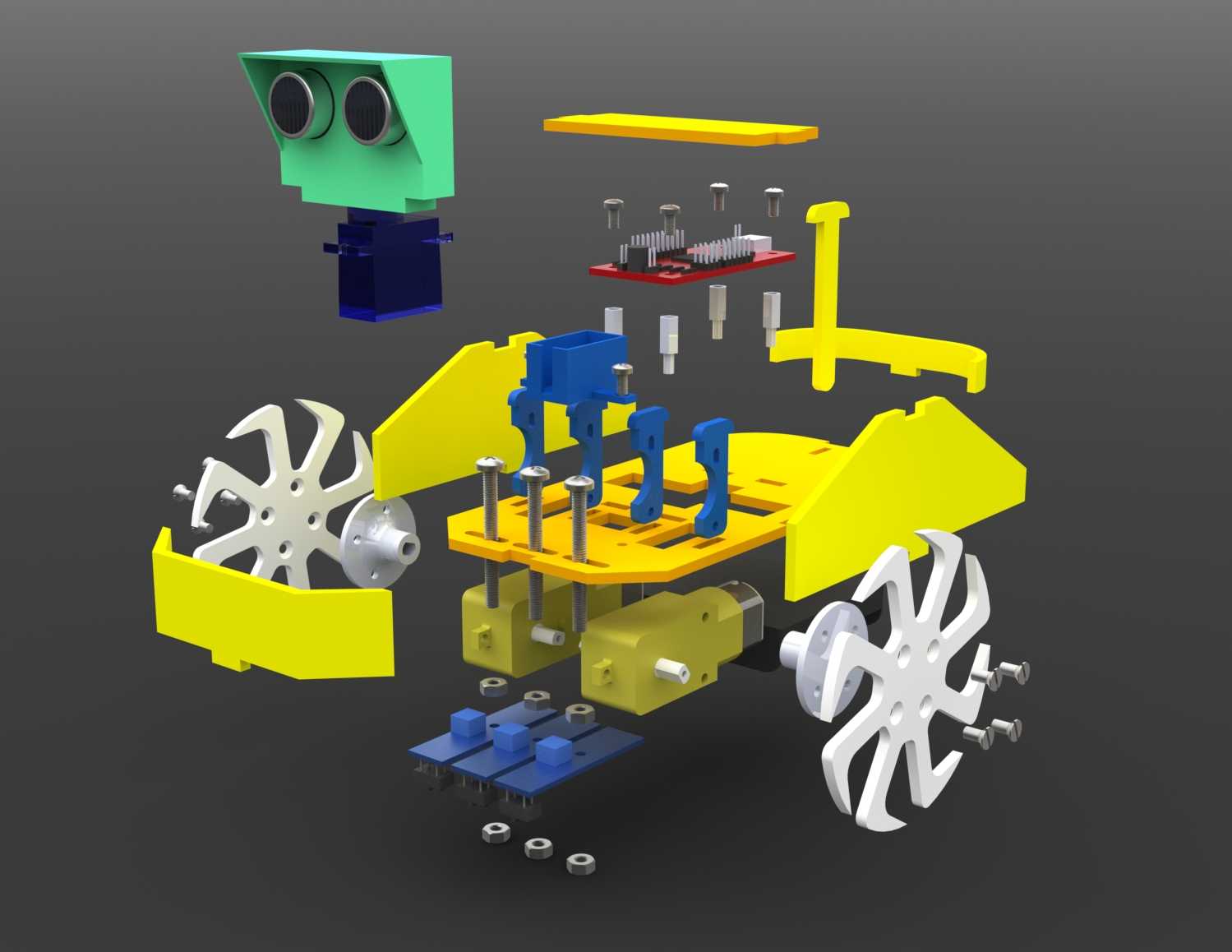

　　行走机构采用了异形辐条轮设计，轮体的辐条做了外伸的爪状结构，这种结构并非为了高负载越野设计，而是兼顾平整桌面、普通教室地面、轻微不平整的创客工作台面的行走需求，轮体转动过程中，爪状辐条可以在遇到微小障碍物时提供额外的抓附力，避免普通圆形轮在桌面边缘、拼接地面缝隙处出现卡滞打滑的问题，同时这种异形轮的视觉辨识度高，能让学生快速理解轮式结构的外形设计对行走性能的影响。轮体与驱动轴的连接采用标准的扁位配合结构，不需要定制特殊的连接紧固件，采用常规的顶丝就能完成轮体与电机轴的固定，装配过程不需要专用工装，学生用普通内六角扳手就能完成安装。

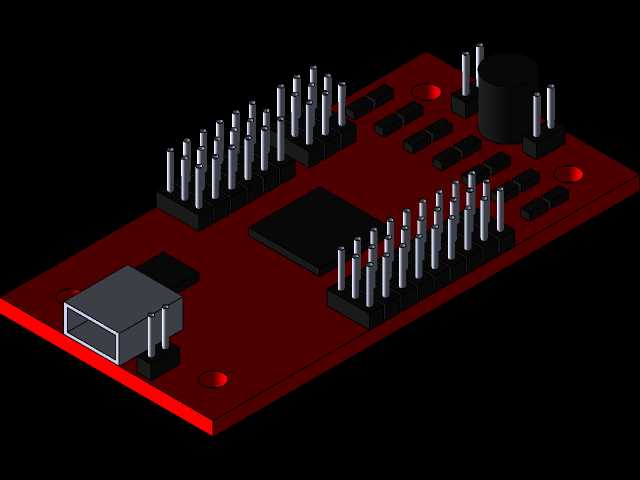

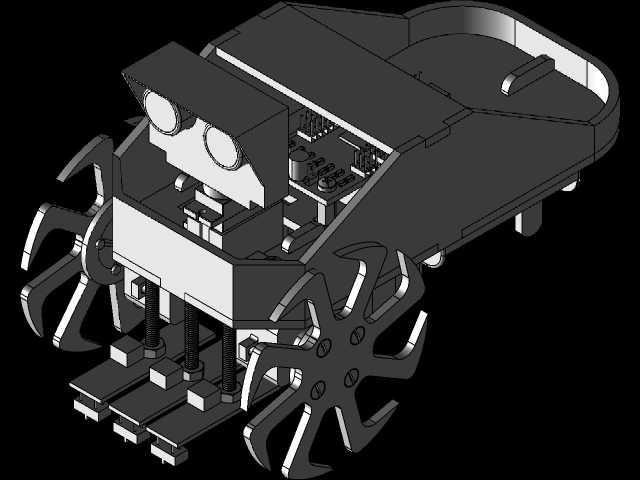

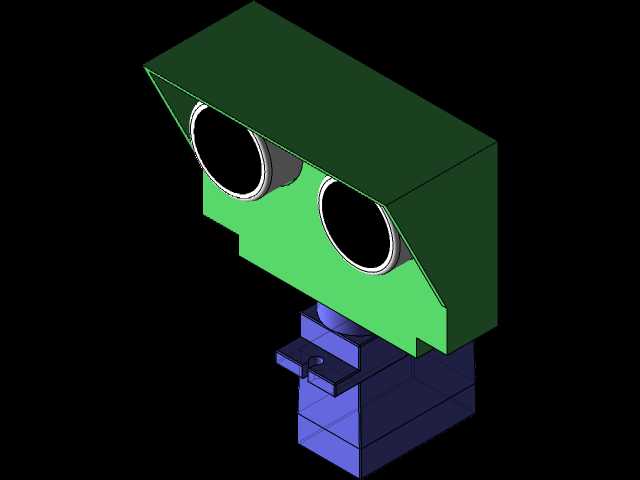

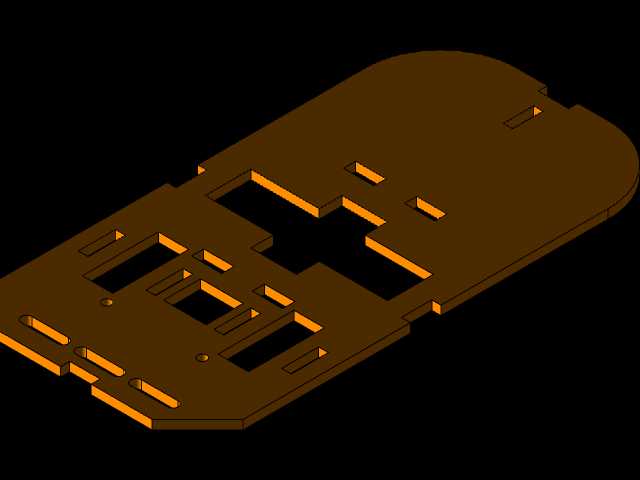

　　车体主体的承载框架采用开放式的槽型结构设计，上部预留了足够的电控模块安装空间，可以直接固定常规的开源控制板、驱动板、电池模块，框架的侧壁做了加厚的安装凸台，所有的螺丝孔位都设计了足够的攻丝余量，即便是学生初次装配出现螺丝孔对位偏差，也有足够的调整空间不会造成零件报废。框架前部的传感器安装座采用独立模块化设计，通过两颗螺丝与主框架连接，这个安装座的开孔尺寸适配常用的超声波测距传感器，安装座的角度可以通过更换不同厚度的连接垫片做小范围调整，方便学生实践不同传感器安装角度对测距效果的影响，也可以根据教学需求替换为红外传感器、视觉传感器等其他检测元件，不需要对主框架做二次修改。

　　车体前部下方设计了可拓展的功能附件安装位，预留了三组成排的安装柱，可以固定画笔、小型机械手爪、拾料挡板等不同功能附件，支持学生自主拓展绘图、物料搬运、路径追踪等不同的实践任务，安装柱的间距采用通用的创客件标准尺寸，兼容市面上常见的开源硬件结构件，不需要额外定制转接件就能完成拓展模块的安装。

　　从加工适配性来看，绝大多数结构零件都采用等壁厚的板材类设计，零件的所有加工面都可以通过三轴CNC设备完成加工，没有需要五轴联动加工的复杂曲面，零件的转角位置都预留了符合常规铣刀加工半径的圆角，不需要做特殊的清角处理，即便是中小学配备的小型桌面级CNC设备也能完成所有零件的加工，零件的原材料可以采用常见的亚克力、PVC、椴木层板等低成本易加工材料，大幅降低整套设备的制作成本，适合批量制作用于课堂教学。

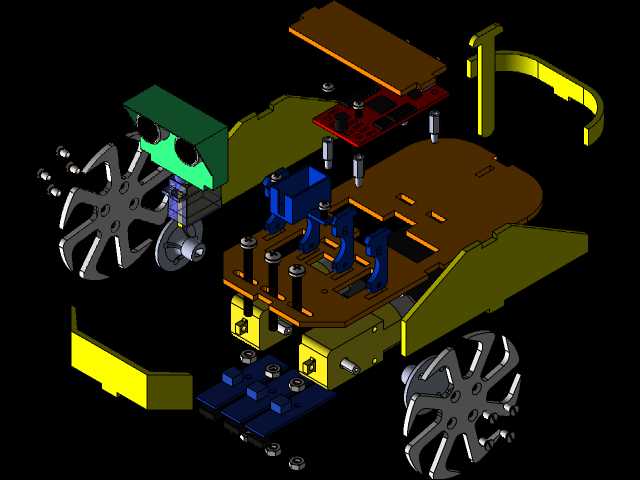

　　安装边界方面，整机的轮距与轴距都控制在桌面级设备的合理范围内，行走过程中不会出现倾覆问题，所有的外露结构件都做了圆角处理，没有尖锐的棱角，避免学生装配调试过程中出现划伤，电控模块的安装位置与行走轮、传动结构做了物理隔离，不会出现导线卷入轮体的问题，电池的安装位设计了可拆卸的压片结构，方便学生更换电池，同时避免设备移动过程中电池出现窜动。整个设备的装配逻辑采用分层设计，从下到上依次安装行走轮、驱动电机、主框架、电控模块、传感器安装座、拓展附件，每一层的零件都有明确的定位特征，不需要复杂的测量对位就能完成装配，非常适合没有机械装配经验的中小学生操作，能让学生在短时间内完成整机搭建，快速进入编程调试、功能验证的实践环节，降低机器人技术学习的入门门槛。
