机器人项目用2.3Kg·cm步进电机结构

　　做小型桌面级机器人项目的时候，选驱动执行件最容易踩的坑就是扭矩虚标、安装孔位不匹配，这款2.3Kg·cm扭矩等级的步进电机，刚好适配桌面机械臂关节、小型移动机器人轮组、教育类机器人舵机替代这类负载不大但对定位精度有要求的场景。从实际使用场景来说，这类小扭矩步进电机不需要搭配大尺寸的驱动器散热结构，安装空间占用小，在学生竞赛类机器人项目、桌面级小型自动化实训台、3D打印挤出机构改型、小型传送带驱动单元里都能适配，不会出现大扭矩电机安装位塞不下、小扭矩电机带不动负载的尴尬情况。

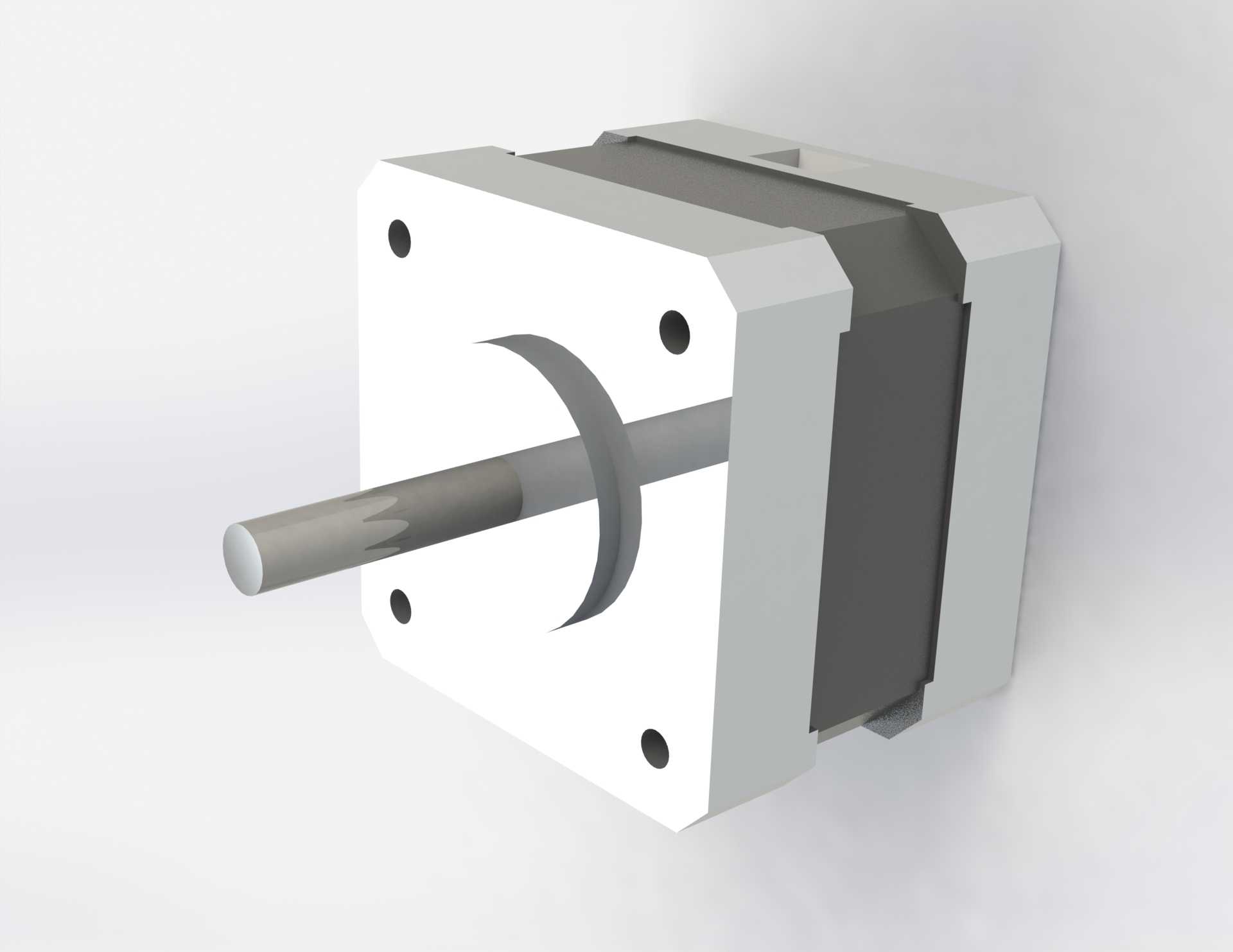

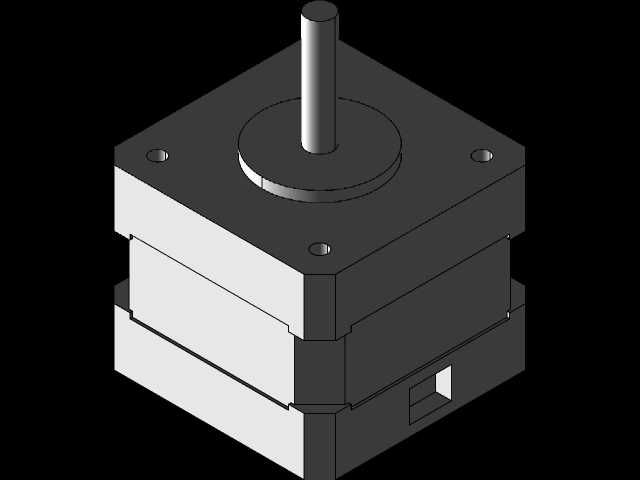

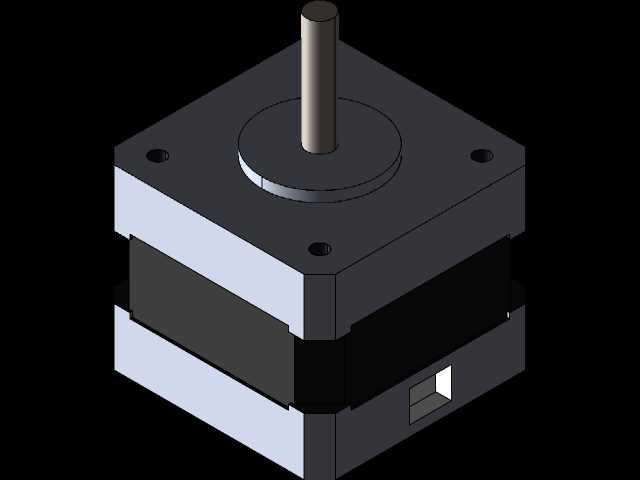

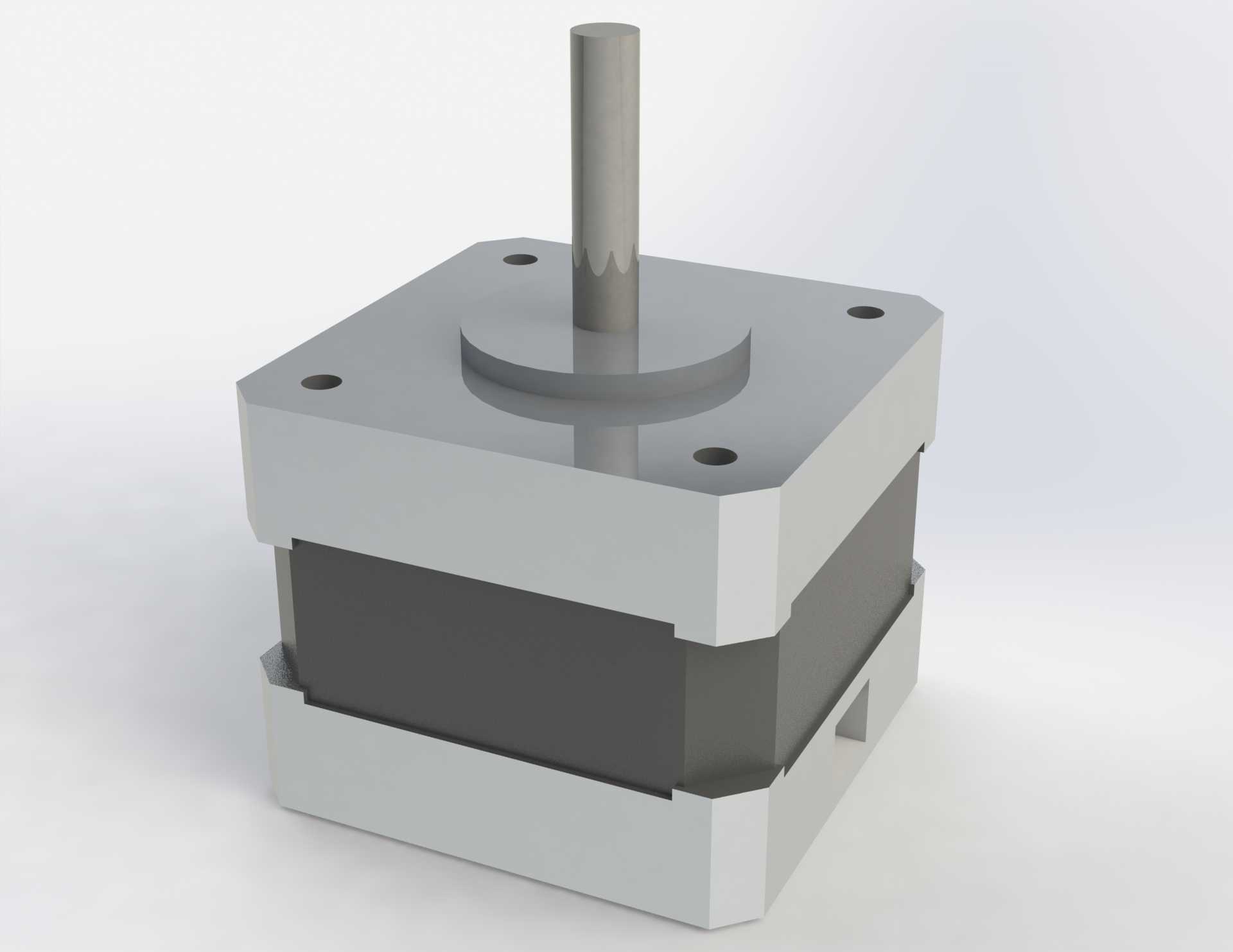

　　从结构设计思路来看，这款电机的本体采用方形端盖设计，四个安装孔对称分布在端盖四角，安装时不需要额外做定位防呆结构，只要按照孔位打对应的安装通孔，用M3规格的内六角螺丝就能直接固定，端盖的平面度公差控制在0.05mm以内，固定后电机轴的径向跳动量能控制在0.02mm范围内，保证输出轴连接同步轮、联轴器的时候不会出现偏心抖动的问题。输出轴采用单扁位结构，和联轴器、同步轮装配的时候，不需要额外打顶丝孔防转，靠扁位配合顶丝就能传递额定扭矩，不会出现长时间正反转后轴和连接件打滑的问题，轴伸长度刚好适配常规的5mm内径联轴器，不需要额外截轴或者加轴套调整，能减少装配时的二次加工工作量。

　　实际选型的时候要注意安装边界尺寸，这款电机的本体边长是42mm，属于标准的42系列步进电机安装尺寸，端盖厚度8mm，本体总高度不含输出轴是34mm，输出轴直径5mm，轴伸长度24mm，四个安装孔的中心距是31mm，安装孔是通孔设计，适配M3螺丝从前端或者后端穿装固定，不管是装在铝型材框架上，还是装在3D打印的结构件、钣金支架上都能兼容。电机的出线方向在本体侧方，出线位置做了防折护套，布线的时候可以顺着支架侧面走线，不会和运动的关节结构产生干涉，在做关节旋转结构的时候，预留10mm的走线弯曲半径就能避免线材被反复弯折断裂。

　　从功能特性来说，这款步进电机的保持扭矩是2.3Kg·cm，适配常规的两相四线步进驱动器，细分调到16细分的时候，步距角能到0.1125度，做小型机械臂关节定位的时候，重复定位精度能控制在0.1mm以内，满足教育类机器人、小型分拣机构的定位需求。电机本体的定子和转子配合间隙控制均匀，空载启动转速能到600rpm以上，带额定负载的时候转速能稳定在200-300rpm，不会出现低速抖动、高速丢步的问题，日常使用的时候不需要额外加散热片，只要环境温度不超过50度，连续运行8小时的本体温升不会超过40K，不会因为过热导致扭矩衰减。

　　在做结构适配的时候，要注意输出轴的负载连接方式，不要直接在轴上装径向受力过大的部件，比如大直径的同步轮、悬臂安装的滚轮，最好搭配轴承座做支撑，避免输出轴受径向力导致轴承磨损加快，缩短电机使用寿命。如果是用在移动机器人轮组上，电机轴和轮子之间最好加柔性联轴器，抵消轮子安装时的同轴度误差，减少电机轴的径向负载。这款电机的端盖采用镀锌钢板材质，本体外壳是铝合金拉伸成型，重量只有220g左右，装在小型机器人关节上不会增加太多的负载重量，能提升机械臂的有效负载比，做小型移动机器人的时候也不会因为电机重量过大导致轮组负载过高，影响续航和运动灵活性。
