绕线式弹性抱紧联轴器结构设计

　　在中小型自动化传动工位的布局中，两轴对中偏差的补偿一直是结构设计阶段需要优先考量的环节，这类绕线式抱紧联轴器的应用场景多集中在编码器、小型伺服输出端、轻载输送辊组的连接位置，区别于传统刚性联轴器无法补偿径向、角向偏差的缺陷，该结构通过自身的弹性形变区间，可抵消安装过程中0.1-0.3mm范围内的径向错位、1°以内的角向偏斜，避免轴端承受额外的交变弯矩，延长配套轴承与驱动元件的使用寿命。

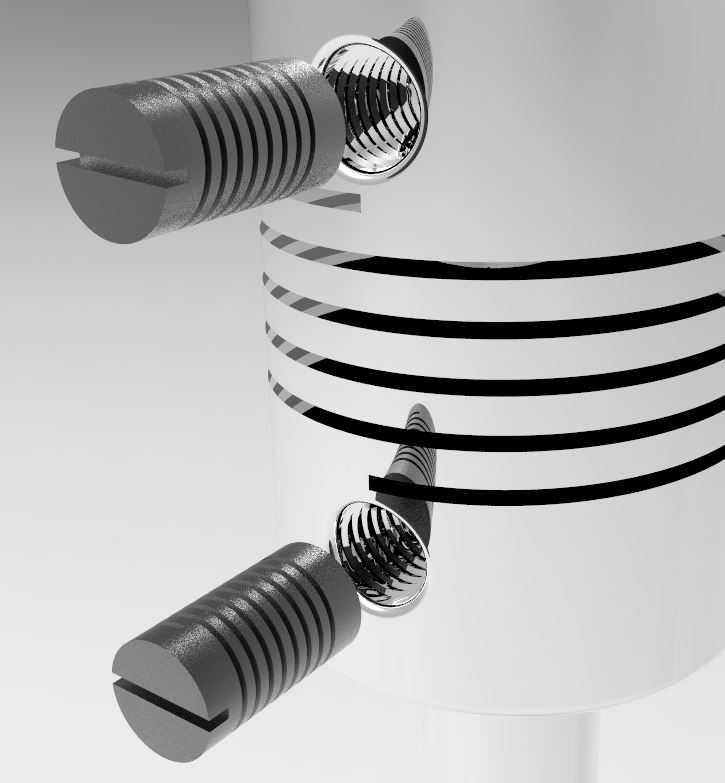

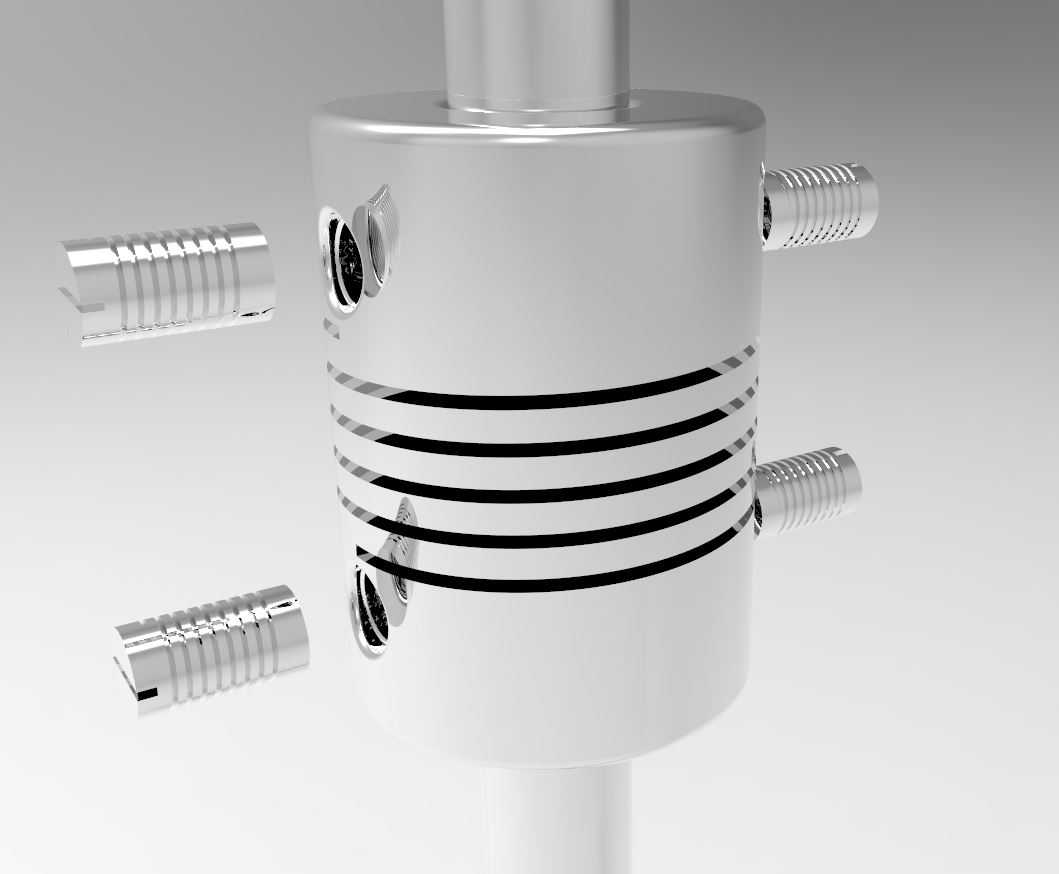

　　从实际功能特性来看，该联轴器采用双侧对称抱紧的锁紧方式，轴孔插入端开设贯通式收紧缝，配合侧面的紧定螺钉实现轴与联轴器的无间隙锁固，相比顶丝直接抵接轴面的固定方式，这种抱紧结构不会在轴表面留下压痕，后期拆卸维护时不会出现轴与联轴器咬合锈死的问题，适配的轴径范围覆盖6mm到20mm的常用光轴规格，额定传递扭矩可达到15N·m，完全满足轻载传动场景的动力传输需求。中间的绕线式弹性主体是整个结构的核心，采用多圈平行切槽的一体化加工方式，没有额外的拼接装配环节，消除了装配间隙带来的传动回差，切槽的宽度、圈数直接决定了联轴器的扭转刚度与偏差补偿能力，设计阶段需要根据实际工况的转速、冲击载荷调整参数：如果应用在高速编码器连接场景，可适当收窄切槽宽度提升扭转刚度，保证信号采集的同步精度；如果应用在存在轻微振动的输送辊组连接场景，可适当加宽切槽提升弹性形变能力，更好地吸收运行过程中的振动冲击。

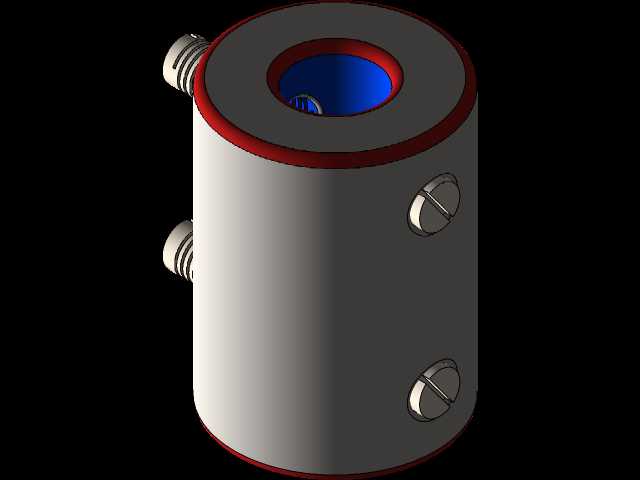

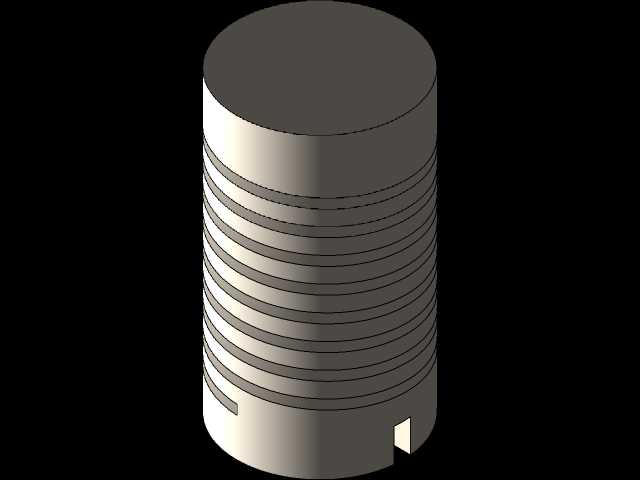

　　设计过程中需要重点把控安装边界的尺寸约束，联轴器的外径尺寸控制在32mm，整体长度45mm，双侧抱紧段的长度各为15mm，中间弹性段长度15mm，安装时需要保证两轴的插入深度不小于12mm，紧定螺钉的锁紧扭矩控制在1.2-1.5N·m，避免锁紧力过大造成抱紧段开裂，或是锁紧力不足出现传动打滑。外伸的紧定螺钉头部做了内六角沉孔设计，安装时不需要额外预留过大的操作空间，只要在径向预留5mm的扳手操作空间即可完成锁紧作业，适配紧凑安装空间的设备布局需求。

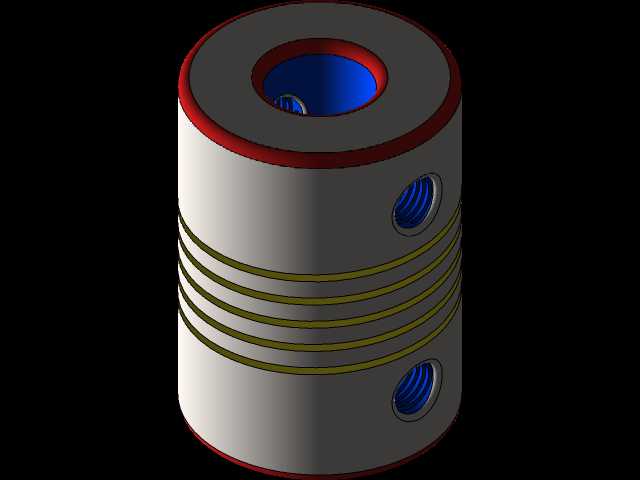

　　从建模逻辑来看，整个零件采用回转体基础特征建模，先通过旋转命令生成整体的圆柱基体，再通过螺旋线引导的扫描切除生成中间的多圈平行切槽，双侧的收紧缝采用拉伸切除贯通加工，紧定螺钉孔按照标准内螺纹规格绘制，建模过程中需要注意切槽根部的圆角处理，避免应力集中造成弹性段在交变载荷下断裂，所有加工面的粗糙度要求控制在Ra1.6以内，抱紧段的内孔尺寸公差取H7级，保证与轴的配合间隙处于合理区间，既方便安装时的轴件插入，又不会因为间隙过大造成传动偏心。

　　在实际选型应用中，这类联轴器不适合大扭矩、重载冲击的传动场景，比如大功率减速机的输出端、重型输送线的主传动连接，这类场景需要选择刚性更强的膜片联轴器或是鼓形齿联轴器，但在轻载、高精度、需要补偿安装偏差的工位，这种一体化绕线式联轴器的优势十分明显，没有易损的橡胶弹性件，不存在橡胶老化失效的问题，金属一体化结构的使用寿命更长，日常维护只需要定期检查紧定螺钉的锁紧状态即可，不需要定期更换弹性元件，能有效降低设备的后期维护成本。建模时还原的所有结构细节都可直接用于工程图的导出，尺寸参数可根据实际适配的轴径、扭矩需求做参数化调整，不需要重新搭建基础特征，只需要修改对应尺寸参数即可快速生成不同规格的衍生型号，能大幅缩短同系列产品的设计开发周期。
