带透明上盖的电子设备通用防护外壳

　　这类带透明上盖的通用外壳，在工业现场的小型电子模块安装场景里使用率极高，不管是车间设备旁的信号转换模块、小型传感信号采集终端，还是低压回路里的小型继电器组、端子排集成模块，都能找到这类壳体的应用。日常做设备改造或者小型电控单元集成的时候，选这类现成的通用壳体，能省掉大量定制壳体的开模成本与周期，尤其适合小批量试制、零散点位加装电控单元的场景，不用为了几个点位的模块单独去开注塑模，大幅压缩项目的落地周期。

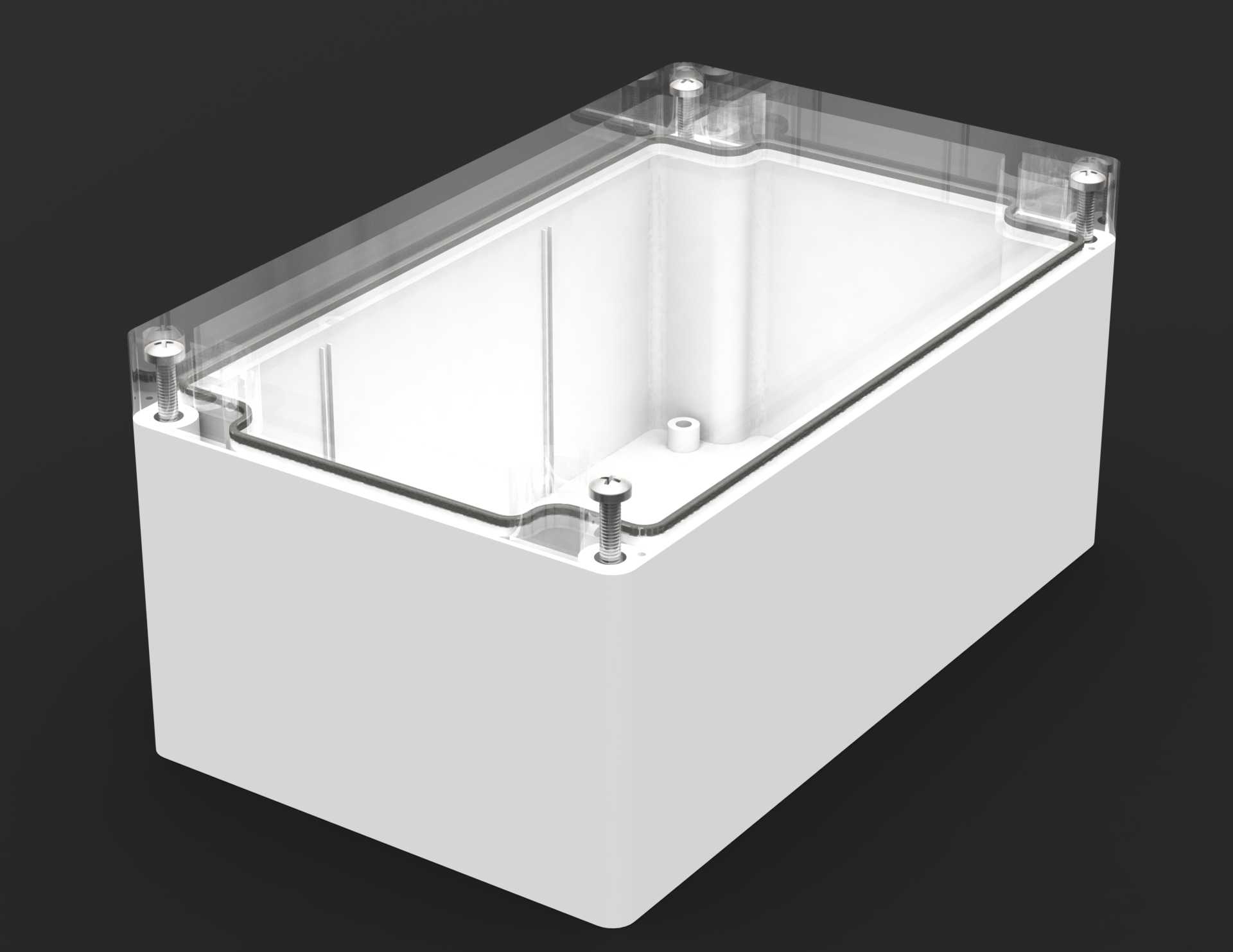

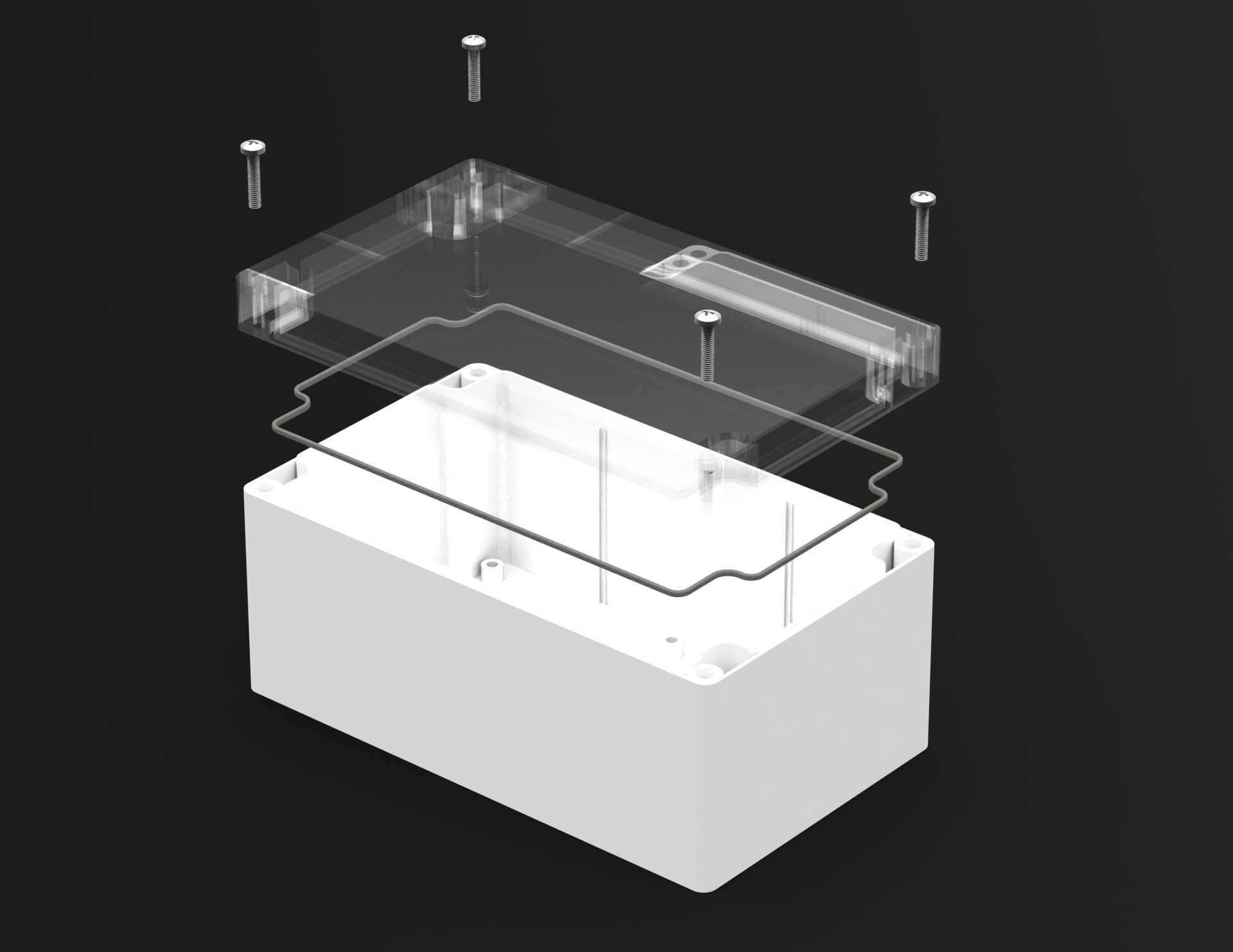

　　从实际使用的功能来看，壳体本身承担了物理防护与内部元件承载的核心作用，下壳体为实体不透光结构，采用耐冲击的工程塑料注塑成型，能够抵御现场的粉尘飞溅、轻度液体泼溅，同时隔绝外部硬物触碰内部带电元件，满足常规工业场景的IP防护要求。上盖采用透明工程塑料制作，不用拆开上盖就能直接观察内部元件的运行状态，比如查看继电器的吸合指示灯、端子排的接线状态、小型PCB板上的故障灯显示，日常巡检的时候不用逐个开盖检查，大幅降低运维的工作量。上盖与下壳体之间预留了密封胶条的安装槽，装配时嵌入配套的发泡橡胶密封条，拧紧四角的固定螺丝后就能实现接缝处的密封，避免粉尘、水汽从上下盖的拼接缝隙进入壳体内部，适配多数室内工业场景的防护需求，哪怕是在湿度稍高的装配车间、有少量切削液飞溅的机加工工位旁，也能给内部电子元件提供可靠的防护。

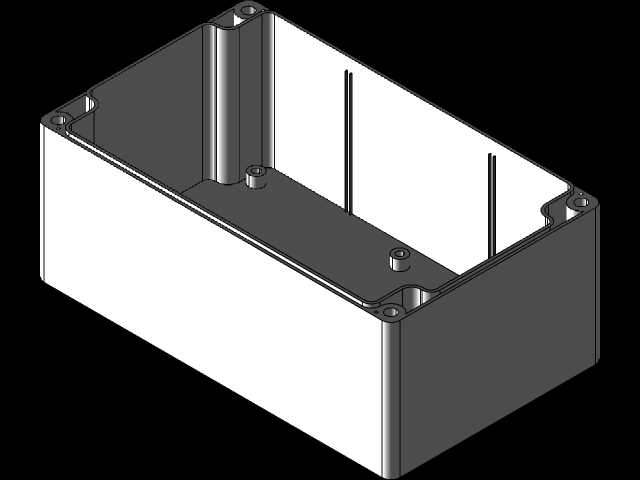

　　设计层面上，壳体内部做了多道纵横的加强筋结构，这些加强筋一方面提升了壳体整体的结构强度，避免注塑成型后壳体侧壁出现收缩变形，同时在螺丝锁紧的时候分散应力，防止拧紧力过大导致壳体开裂；另一方面，部分加强筋预留了PCB安装柱的定位位，用户可以根据自己的PCB板尺寸，直接在对应的安装柱上攻丝或者用自攻螺丝固定电路板，不用额外在壳体内做支撑结构。四角的固定螺丝采用内嵌铜嵌件的设计，反复拆装也不会出现塑料螺孔滑牙的问题，适合需要频繁开盖调试、调整内部接线的场景。壳体底部预留了壁挂安装的固定孔位，可以直接用螺丝把壳体固定在设备侧壁、安装背板或者墙面之上，也可以搭配导轨卡扣适配标准DIN导轨安装，覆盖不同的安装场景需求。

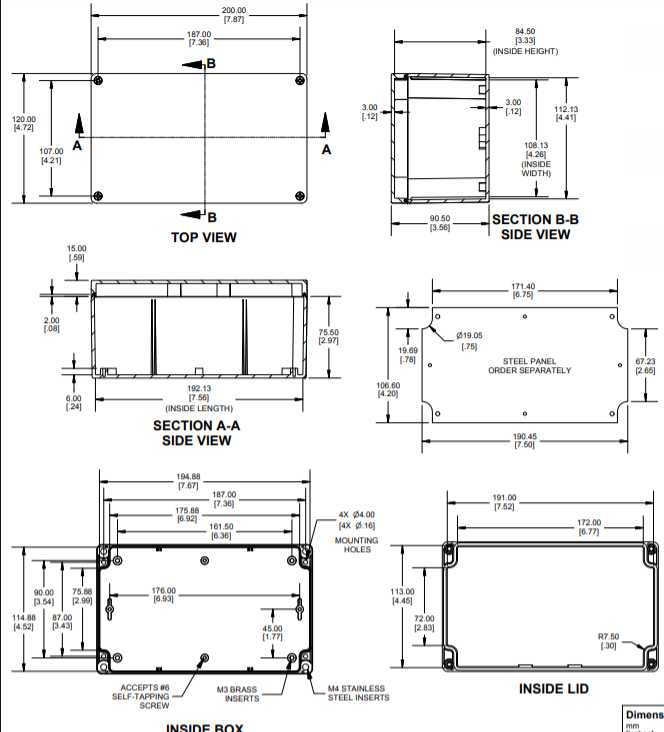

　　从安装边界来看，这类壳体的内部净空间要优先匹配常用的小型PCB板尺寸，四角的安装柱位置做了通用化的孔位布局，适配多数标准尺寸的小型控制板；上盖的透明区域做了略微下沉的设计，避免外部尖锐物体直接刮擦透明盖的中心观察区域，同时透明盖与下壳体的配合止口做了错位搭接设计，哪怕密封条出现轻微老化，也能阻挡大部分粉尘直接进入壳体内部。壳体侧壁预留了敲落孔位，用户可以根据走线需求敲开对应位置的孔位，安装防水接头或者电缆格兰头，不用额外在壳体上开孔走线，现场装配的时候只需要根据进出线的数量、线径大小选择对应的敲落孔打开即可，大幅减少现场加工的工作量。实际选型的时候，需要注意内部元件的高度不能超过壳体内腔的净高度，尤其是带有 tall 电容、接线端子的元件，要预留出上盖闭合后的安全间隙，避免盖上上盖之后挤压元件导致引脚脱焊或者元件损坏；同时壁挂安装的时候，固定螺丝的长度不能过长，避免螺丝顶穿壳体底部碰到内部的电路板，造成短路风险。这类壳体的转角处都做了圆角过渡，没有尖锐的棱角，在现场安装、搬运的时候不会划伤操作人员，也避免应力集中导致壳体受撞击时开裂。
