多槽式传动滑轮机械结构三维设计

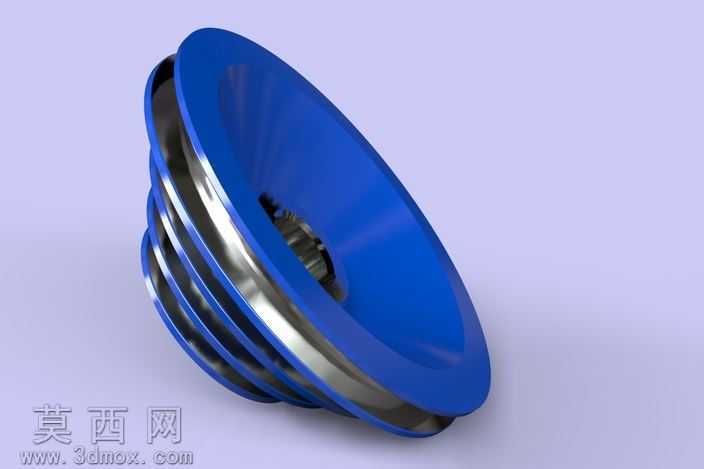

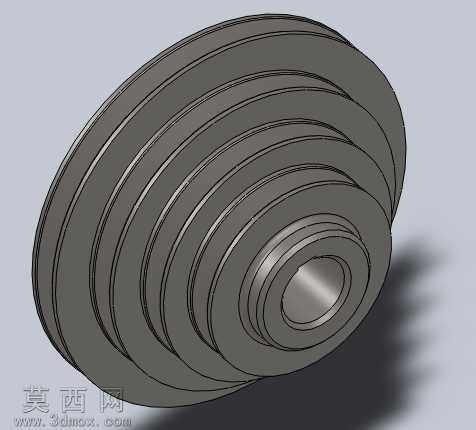

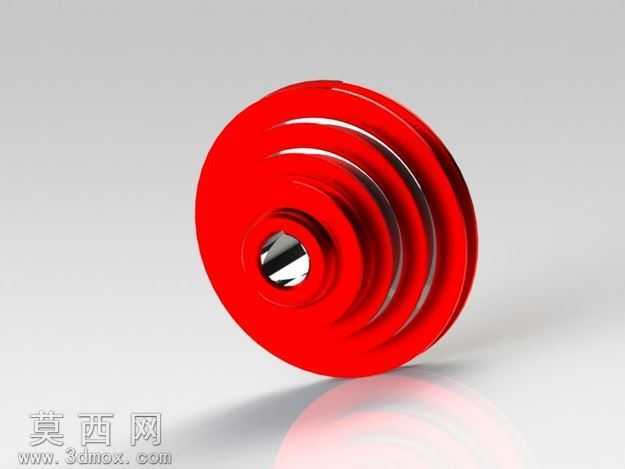

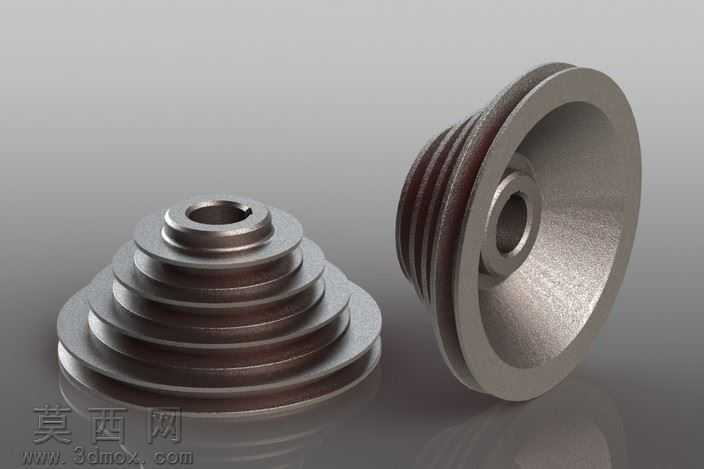

本作品为多槽式传动滑轮的三维参数化建模成果，建模过程以SolidWorks为核心工具，遵循机械零件设计的规范逻辑展开。首先从轮体的中心安装轴孔开始绘制草图，通过旋转凸台命令生成轮体的基础基体，精准控制轴孔的内径尺寸与同轴度公差，保证后续与传动轴装配时的配合精度。针对轮体外侧的多道V型传动槽结构，采用单槽草图阵列结合旋转切除的方式完成建模，每一道槽的槽角、槽深、槽间距都严格参照通用带传动的标准参数设定，确保槽面与传动带的接触面积符合传动受力要求，避免传动过程中出现打滑、偏磨的问题。轮体的辐板部分采用等厚圆弧过渡设计，在轮缘与轮毂的连接位置做了圆角处理，既降低了轮体转动过程中的应力集中风险，也通过合理的减重结构控制了轮体整体重量，兼顾结构强度与轻量化需求。材质渲染阶段，为轮体赋予了深灰色铸铁材质效果，调整材质的粗糙度、反光度参数，还原金属铸件的哑光质感，同时在轮体的边缘位置添加细微的倒角光影效果，突出零件的机加工工艺特征。建模过程中对所有特征做了参数化关联，轴孔直径、槽数、轮体外径、轮缘厚度等关键尺寸都设置为可编辑参数，方便后续根据不同的传动工况需求快速调整模型尺寸，适配不同功率、不同传动比的带传动场景。整体模型的几何特征完整，没有出现破面、重叠面等建模错误，所有配合面的尺寸公差都预留了合理的机加工余量，既可以作为机械设计教学的演示案例，也能为实际的五金配件生产加工提供三维参考依据，还原了工业用传动滑轮从草图设计到结构优化的完整建模流程。
