双孔交流电源接插件结构设计

　　这款双孔交流接插件的设计，首先要匹配小功率用电设备的取电需求，常见于桌面办公设备、小型家用电器、工业控制回路里的辅助供电接驳场景，比如工控柜内的小型仪表供电、桌面工位的外接设备取电、小型家电的电源输入接驳，这类场景不需要大电流承载，核心要求是接插稳定、安装适配性强、插拔寿命达标。

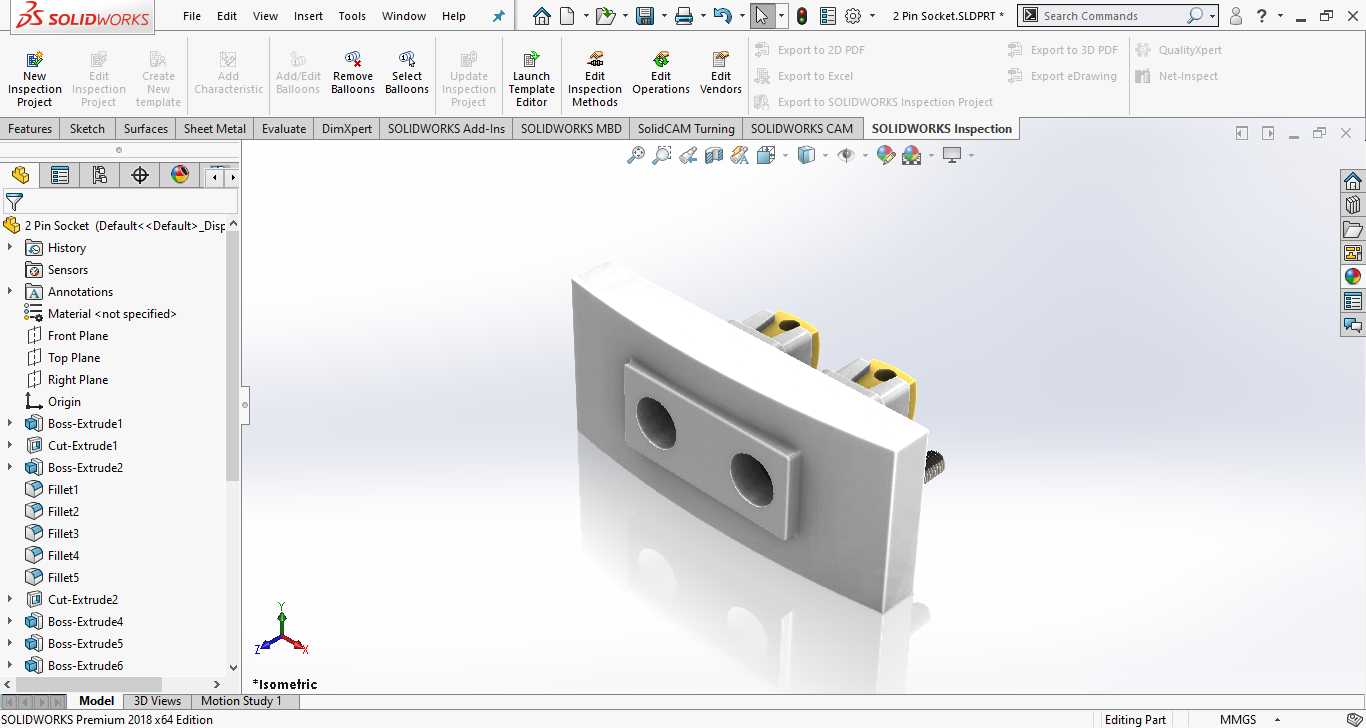

　　从功能特性来看，这款接插件采用两芯平行插脚适配结构，前端的两个圆形插孔对应国标两扁插的适配公差，内部设置了弹性接触铜片的安装位，铜片采用带圆弧收口的弹片结构，插脚插入时能形成足够的接触正压力，避免接触不良导致的打火、温升过高问题，插合后的保持力控制在合适区间，既不会因为插拔力过大导致使用不便，也不会因为外力拉扯轻易松脱断电。接插件的主体基座采用绝缘阻燃工程塑料材质，壁厚均匀设置在1.5mm到2mm之间，既保证足够的结构强度，也能满足电气绝缘的爬电距离要求，两个插孔之间的绝缘筋高度高出基座平面1mm，能避免插脚歪斜导致的极间短路风险。

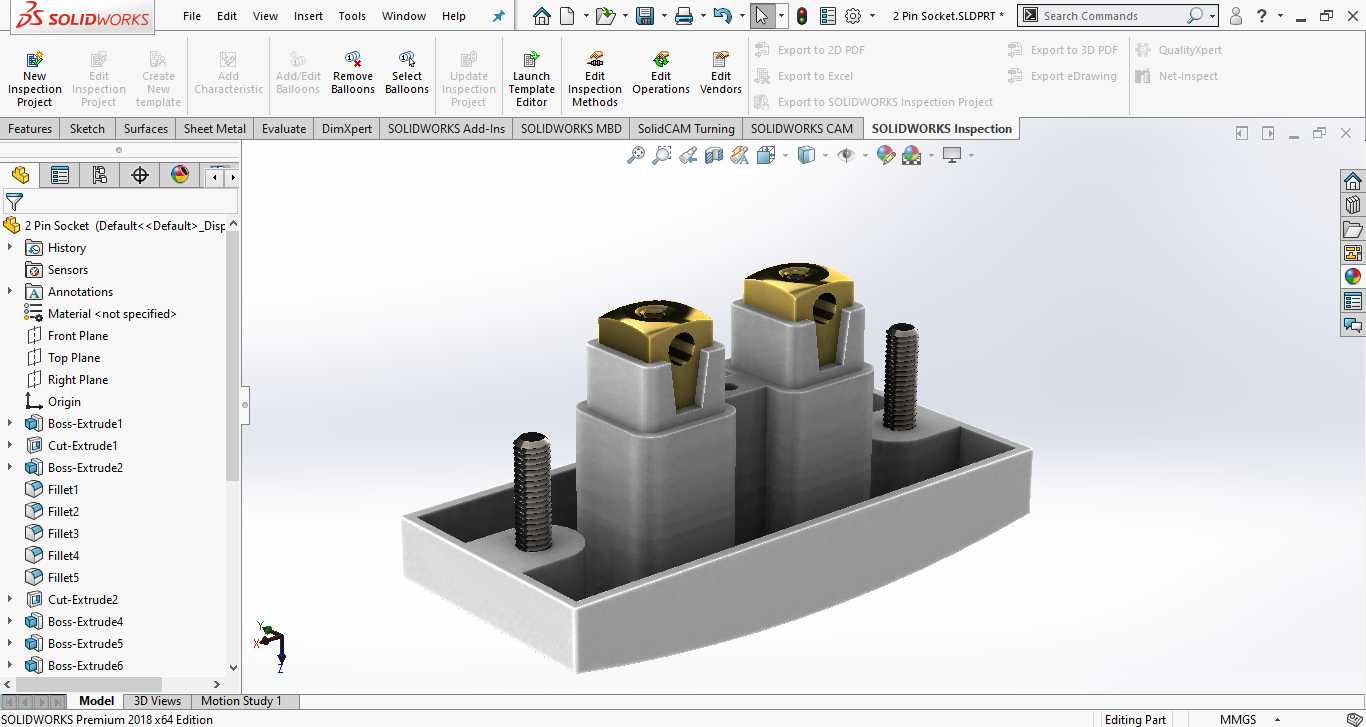

　　设计过程中首先考虑的是安装边界的适配性，这款接插件采用嵌入式安装结构，基座背部设置了两个对称的安装固定孔，孔位间距按照通用面板开孔的标准尺寸设置，适配厚度1mm到3mm的设备面板安装，安装时从面板背部推入，依靠基座前端的凸缘卡在面板正面，再通过背部的卡扣或者螺丝完成固定，不需要额外的复杂固定结构，装配效率很高。基座的侧面设置了导线接入的接线腔，接线腔采用螺丝压接的接线方式，适配0.5平方到1.5平方的铜芯导线，接线腔内部设置了导线防拉脱的卡位结构，导线压接完成后即使受到外部拉扯，应力也不会直接作用在接触铜片的连接点上，避免接线松脱。

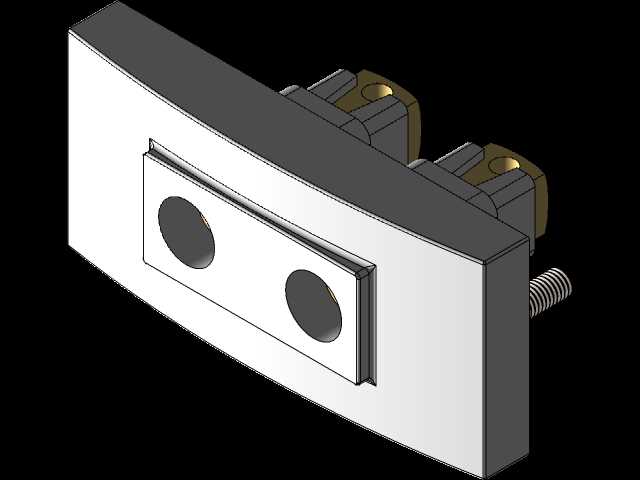

　　外形设计上，基座前端的面板部分做了微弧面处理，和设备安装面板的贴合度更好，边缘做了R0.5的圆角过渡，既避免安装时割手，也能减少装配时的应力集中。插脚入口处做了15度的导向倒角，插脚插入时能自动导正，不需要刻意对准就能顺利插入，提升使用的便利性。基座背部的结构做了加强筋布局，在接线腔和安装孔的位置设置了纵横交错的加强筋，既提升了基座的整体抗形变能力，在螺丝拧紧固定的时候不会出现基座开裂的问题，也能减少塑料成型时的缩痕，提升成品的外观质量。

　　在实际选型适配的时候，需要注意这款接插件的额定承载参数适配10A以内的交流供电回路，使用环境温度范围覆盖-20℃到80℃，满足常规室内和一般工业环境的使用要求，不适合在高湿度、强腐蚀的特殊环境下使用。建模过程中对插拔的运动行程做了干涉检查，插脚插入的全行程范围内，和基座内壁、接触弹片之间没有卡滞点，弹片的形变量控制在材料弹性形变的安全区间内，保证5000次以上的插拔寿命后接触压力仍然满足要求。同时对接线部分的安全距离做了校验，带电部件和安装面板之间的绝缘距离满足强电安全规范要求，不会出现漏电风险。
