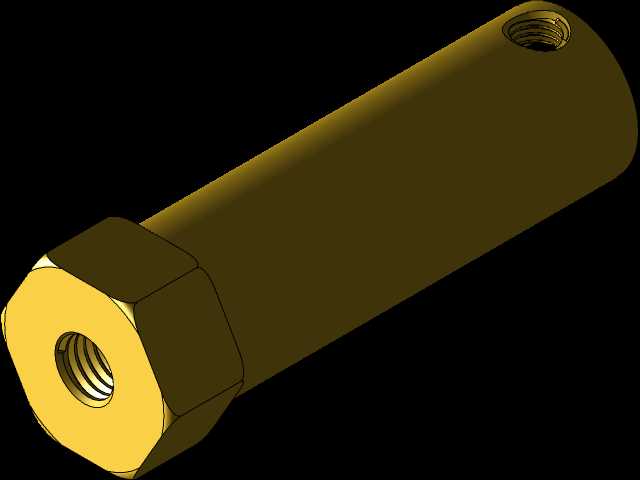

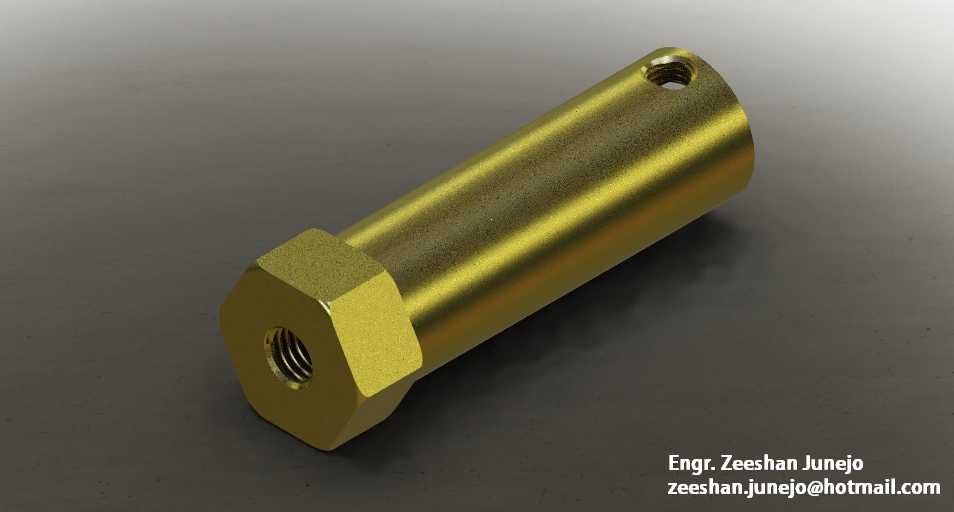

这个螺纹孔的作用主要是实现轴向锁紧,当轴套套入电机输出轴之后,可以通过紧定螺钉或者端盖螺栓从端部锁紧,防止轴套在正反转切换、负载突变的时候出现轴向窜动,尤其是在频繁启停的传动场景里,轴向定位的可靠性直接决定了整套传动机构的运行稳定性。圆柱套筒的侧壁靠近另一端的位置加工有径向的螺纹孔,这个孔是用来安装紧定螺钉的,装配的时候紧定螺钉的端面直接顶在电机输出轴的键槽或者轴面的定位凹坑上,进一步传递扭矩,避免轴和轴套之间出现相对转动,相比单纯的过盈配合,这种紧定螺钉锁紧的结构拆装更方便,后期维护的时候不需要专门的拉马工具,松开螺钉就能拆下联接轴,适合需要经常调整传动位置的实验类设备、小批量定制的自动化装置。设计这类联接轴的时候,在小型传动设备、桌面级自动化模组、精密检测仪器的动力传递环节里,这类六角结构的电机联接轴是很常见的动力衔接部件,它的核心作用是在电机输出轴和从动负载之间建立刚性的扭矩传递通道,同时抵消安装过程中两轴之间存在的微小同轴度偏差,避免电机输出轴承受额外的径向弯矩,延长电机轴承的实际使用寿命。很多刚入行的结构工程师在选型这类联接件的时候,很容易忽略安装边界的尺寸约束,要么选的轴套总长过长,挤占了设备内部的安装空间,要么六角头的对边尺寸设计不合理,和周边的固定件产生运动干涉,最后打样装配的时候才发现问题,反复修改图纸耽误项目进度。这个联接轴的主体采用长圆柱套筒结构,一端加工出外六角结构,六角端的中心加工有内螺纹孔,
首先要确认电机输出轴的直径公差,套筒的内孔公差一般选H7级的间隙配合,既保证装配的时候能顺利套入轴端,又不会因为间隙过大导致传动过程中出现晃动,内孔的表面粗糙度要控制在Ra1.6以下,减少和电机轴配合面的磨损。外六角的对边尺寸要结合常用的扳手尺寸来设计,保证后期锁紧端部螺纹的时候,普通的开口扳手或者套筒扳手就能卡紧六角头,不需要定制专用的工装,六角头的厚度也要合理,太薄的话扳手卡接的时候容易滑脱,太厚的话又会增加不必要的整体长度,挤占安装空间。圆柱段的外径设计要兼顾强度和空间需求,在满足扭矩传递强度的前提下,尽量缩小外径尺寸,因为很多小型设备的电机安装位周边会布置传感器、走线槽等部件,外径过大会和周边部件产生干涉。径向的紧定螺钉孔位置要避开轴的应力集中区域,不要太靠近套筒的端面,否则套筒端部的壁厚太薄,锁紧螺钉的时候容易导致套筒端部开裂,尤其是采用铜质或者铝合金材质加工的时候,壁厚不足的问题会更明显。实际应用场景里,这类联接轴不光用在普通的小型交直流电机上,在步进电机、伺服电机的小型传动模组里也很常用,比如3D打印机的Z轴传动、小型传送带的动力端联接、桌面型点胶机的动力输出衔接,都能看到这类结构的联接件。相比传统的凸缘联轴器,这种一体式的套筒联接轴结构更紧凑,零件数量少,装配的时候不需要对接两个法兰盘,只需要套入轴端锁紧两个螺钉就能完成安装,对安装空间的要求更低,很适合结构紧凑的小型设备。设计的时候还要考虑动平衡的问题,虽然这类小尺寸的联接轴工作转速一般不高,大多在每分钟几百转的区间,但如果是用在转速较高的输出端,径向的螺纹孔最好做对称布置,避免单侧的螺钉重量导致轴转动的时候出现偏心振动,不过这个模型里的结构是单螺钉锁紧,更适合低转速、大扭矩的传动场景,比如小型工装夹具的动力传递、低速输送线的动力衔接。另外,端部的内螺纹孔除了轴向锁紧之外,还可以用来联接外部的负载件,比如需要在轴端安装同步轮、摆杆之类的零件时,可以直接通过螺栓穿过负载件的安装孔锁在这个内螺纹上,不需要额外加工轴端的螺纹,简化了从动零件的安装流程。很多工程师在建模的时候容易忽略六角头和圆柱段衔接位置的倒角,这个位置如果没有做过渡倒角,加工的时候刀具在衔接位置容易产生接刀痕,
而且热处理的时候这个直角位置会产生应力集中,长期承受交变扭矩的时候容易从衔接位置断裂,所以建模的时候一定要在六角头和圆柱段的衔接处加工合适的圆角或者倒角,降低应力集中的影响。内孔的两端也要做导入倒角,方便装配的时候对准电机轴,不会因为孔口的毛刺刮伤电机轴的配合表面。套筒的总长设计要结合电机输出轴的插入深度来定,一般要保证电机轴插入套筒的深度不小于轴径的1.2倍,这样才能有足够的配合面传递扭矩,避免接触面积不足导致轴和套之间打滑。如果插入深度太浅,即便紧定螺钉锁得再紧,大负载下也容易出现压痕甚至打滑的问题,长期运行还会磨损电机轴的表面。这类零件的材质选择也很灵活,一般常规场景用黄铜或者45号钢加工就可以,黄铜材质的自润滑性好,
和钢轴配合的时候不容易出现咬合锈死的问题,适合需要经常拆装的场合;45号钢调质处理之后强度更高,适合传递更大扭矩的场景;如果是有轻量化需求的场合,也可以用铝合金加工,表面做阳极氧化处理提高耐磨性。建模的时候要把各个配合面的公差标注清楚,比如内孔的尺寸公差、螺纹孔的位置度、六角头的对称度,这些形位公差会直接影响后续零件的加工精度和装配效果,很多新手建模的时候只画外形,不考虑加工和装配的工艺要求,最后加工出来的零件要么装不上,要么装上之后晃动量大,达不到传动的精度要求。在做设备整体布局的时候,要给这个联接轴预留足够的安装操作空间,尤其是径向紧定螺钉的位置,要保证扳手能伸进去锁紧螺钉,不要把螺钉孔的位置对着设备的墙板或者其他固定部件,否则装配的时候扳手没法操作,只能把整个电机拆下来才能锁紧螺钉,后期维护非常麻烦。另外,六角头的位置也要预留扳手的操作空间,不要在六角头周边布置过高的部件,否则锁紧端部螺纹的时候扳手没法卡入六角头,影响装配效率。
