基于Jason连杆机构的多足步行机器人结构

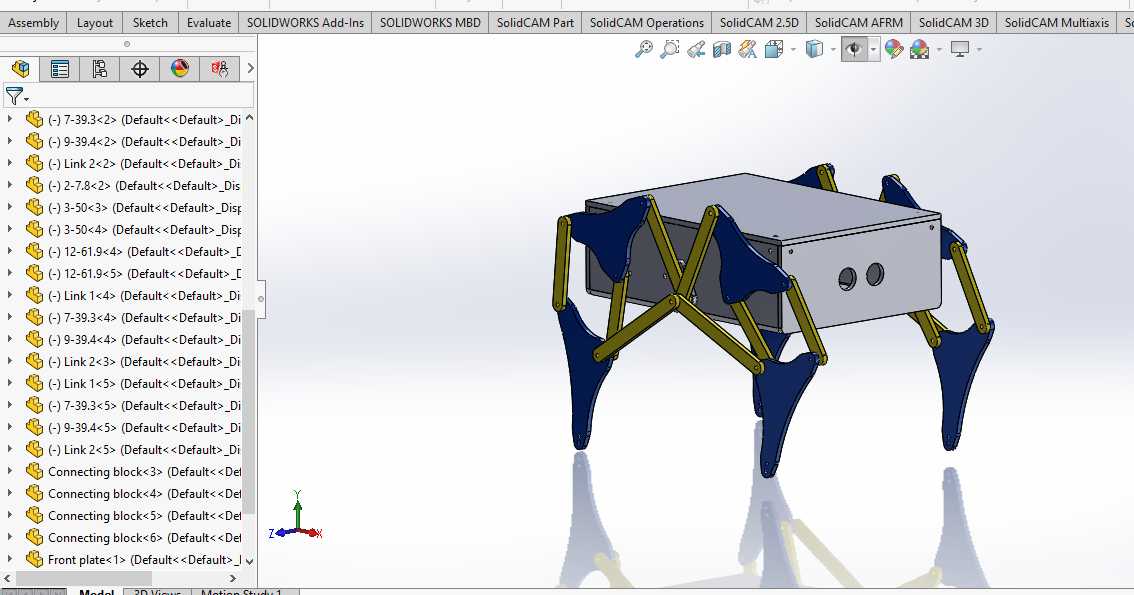

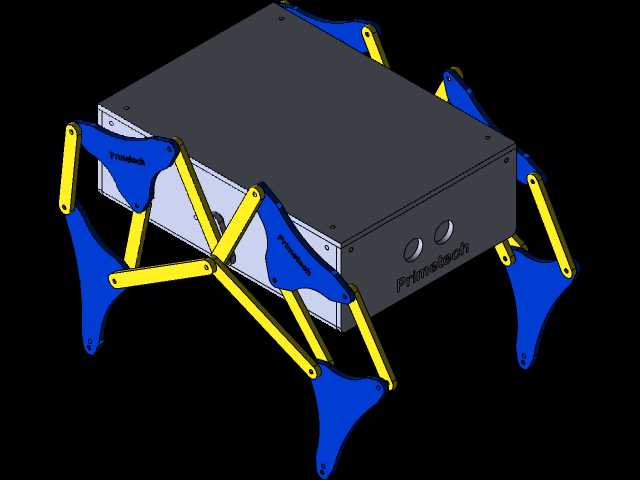

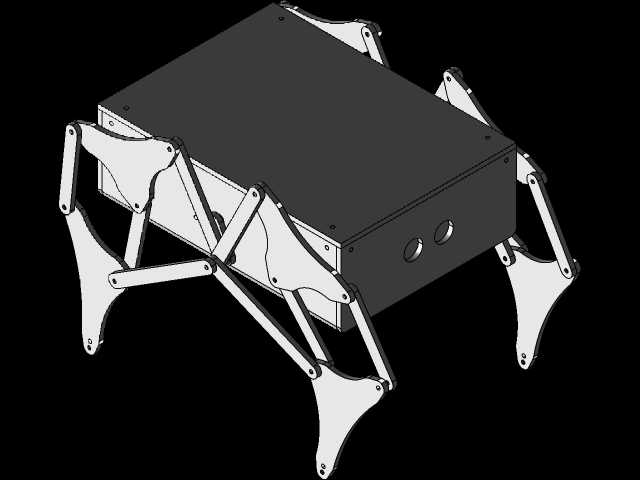

　　这款多足步行移动结构采用经典Jason连杆构型作为腿部执行单元，整体采用六足对称布局，区别于常规轮式、履带式移动载体，其核心优势在于对非结构化地形的适应能力，可在平整铺装路面、碎石滩涂、低矮障碍遍布的作业场景下完成稳定移动，无需依赖连续平整的支撑面，适配巡检、地形探测、狭小空间作业等轮式设备难以覆盖的工况。从结构设计逻辑来看，整机将驱动与控制模块集中布置在中部的箱式机身内，机身采用钣金折弯拼接的盒体结构，既为内部的驱动元件、控制板卡、供电模块提供封闭的安装空间，也作为六条腿部机构的统一安装基准，所有腿部的铰接安装座均直接固定在机身侧板上，减少了中间转接结构带来的装配累计误差，同时箱式结构的棱边做了圆角过渡处理，

　　避免移动过程中剐蹭外部障碍物。腿部机构是整个设计的核心，单腿采用多连杆铰接的闭链构型，区别于开链串联式机械腿需要多个驱动关节协同控制的复杂方案，Jason机构的单腿仅需单个旋转驱动输入，即可通过连杆间的铰接传动，输出足端预设的迈步轨迹，轨迹曲线经过构型优化，在支撑相阶段足端可保持近似水平的直线移动，保证机身移动过程中的竖直方向稳定性，减少行进过程中的上下颠簸，而在摆动相阶段足端会自动抬升至设定高度，越过高度不超过足端抬升量的地面障碍，无需额外添加抬腿的控制逻辑，大幅降低了整机的控制难度与驱动元件数量。从安装边界来看，整机的腿部完全展开后，横向支撑跨度大于机身宽度的1.5倍，保证静态停靠与动态行走过程中的抗倾覆能力，

　　足端采用尖点式接触结构，可在硬质地面、松软土层表面形成稳定支撑，足端与连杆采用可拆卸式连接，可根据不同作业场景更换防滑垫、适配脚等不同末端配件。在传动细节处理上，所有连杆间的铰接位置均采用销轴加轴套的配合形式，减少连杆相对转动过程中的磨损，连杆本身采用等厚度板材切割成型，加工工艺简单，无需复杂的曲面加工即可完成零件制备，适合小批量试制与快速迭代。机身内部的驱动单元采用集中布置方案，通过传动轴将动力同步传递至两侧的腿部机构，保证左右侧腿部的动作相位完全匹配，避免因两侧步速不一致出现走偏问题，同时集中驱动的方案也减少了分散布置驱动带来的布线复杂度，降低了户外作业时线路破损的风险。从实际应用角度出发，

　　这类闭链连杆式步行结构相比串联多足机器人，具备更高的结构刚度与负载能力，连杆构件主要承受拉压载荷，相比串联关节的悬臂受载形式，同等材料规格下可承载更大的机身自重与任务载荷，适合搭载小型探测传感器、作业工具完成固定路线的巡检、轻量作业任务，同时其控制逻辑简单，无需复杂的步态算法解算，仅需控制驱动轴的正反转与转速，即可实现前进、转向的基础移动功能，对于入门级移动机器人开发、教学演示场景也具备很高的适配性。在结构装配层面，所有连杆构件的铰接孔位均采用统一的孔径规格，减少了装配过程中紧固件的规格种类，机身侧板的安装座采用定位凸台与连杆安装孔配合，装配时无需反复调整对位，即可保证六条腿部的初始相位一致，降低了现场装配与后期维护的难度。整机的重心布置在机身几何中心的竖直轴线上，配合六足的三角步态行走逻辑，始终保持至少三条腿处于支撑相，形成稳定的三角形支撑面，即使在小角度倾斜的坡面上行走，也能保证重心投影落在支撑面范围内，避免出现侧翻风险。
