带绕组无刷直流电机定子结构设计

项目分类:电动机 发布时间:2021-10-25 ID:337682
  • 带绕组无刷直流电机定子结构设计
  • 带绕组无刷直流电机定子结构设计

  在民用无人机动力系统、新能源汽车辅助驱动单元、工业伺服执行机构、家用变频家电等诸多对动力输出平顺性、能效比、维护周期有严苛要求的场景中,无刷直流电动机的核心性能表现,很大程度上由定子组件的设计合理性决定。区别于传统有刷电机依靠机械换向器实现电流切换的结构,无刷直流电机的定子作为电枢承载部件,直接承担着交变磁场生成、电能向磁能转换的核心职能,其绕组排布、铁芯结构、绝缘设计的每一处细节,都会直接传导至电机的转矩波动、空载电流、温升表现乃至整机使用寿命。

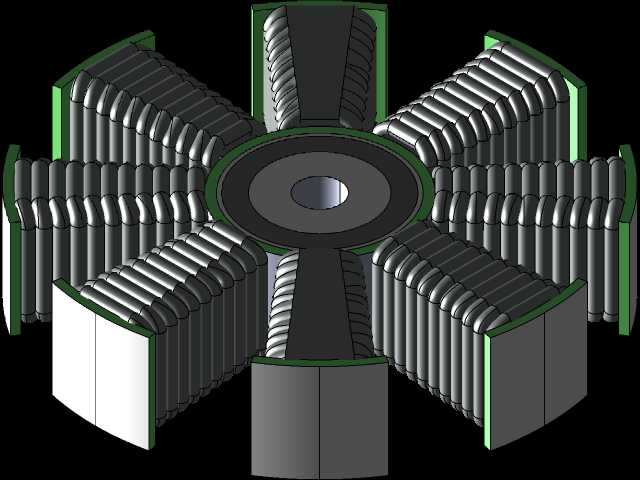

  这款带绕组的定子结构,采用9槽集中式绕组排布方案,齿部与轭部采用一体化冲片叠压结构设计,冲片叠压方向沿定子轴向垂直排布,叠压系数控制在0.95以上,能够在有限的铁芯体积内最大化磁路导通效率,降低交变磁场下的铁损占比。每个定子齿身的绕组采用多层密绕工艺,漆包线沿齿身径向分层排布,层间保留均匀的绝缘间隙,绕组端部做规整的折边处理,既避免了端部绕组过长带来的铜损增加,也能防止装配过程中绕组与端盖、转子永磁体发生剐蹭。齿靴部位做了对称的弧形切边处理,能够优化气隙磁密的正弦分布特性,有效降低电机运行过程中的齿槽转矩,减少低速运行时的顿挫感,这对于需要精准转速控制的伺服场景、低速大扭矩输出的代步车场景尤为重要。

  从安装边界来看,定子内孔为基准装配面,加工精度需达到IT7级公差要求,与机壳轴承室的同轴度公差控制在0.02mm以内,避免因装配偏心导致的气隙不均,进而引发运行振动、单边磁拉力过大等问题。定子外径与电机机壳采用过盈配合设计,过盈量根据机壳材质的不同做对应匹配,采用铝合金机壳时过盈量控制在0.03-0.05mm,采用钢制机壳时可适当提升至0.05-0.08mm,保证运行过程中定子不会因温升导致的热胀冷缩出现松脱移位。定子轴向长度与转子铁芯长度保持一致,轴向错位量不超过0.1mm,避免磁路不对中带来的效率损失。绕组的出线端统一沿定子轭部的预留走线槽排布,接线端子位置预留足够的绝缘距离,与机壳之间的爬电距离满足低压电器的绝缘安全要求,适配12V-72V的常规直流供电场景。

  在实际设计落地过程中,这类定子结构的绕组匝数、线径选择需要匹配对应的额定转速、额定扭矩参数,低速大扭矩场景可适当增加绕组匝数、选用更粗的漆包线,高速运行场景则可适当减少匝数降低绕组反电动势系数。铁芯冲片的材质选用50W470及以上牌号的无取向硅钢片,能够有效降低高频交变磁场下的涡流损耗,对于转速超过10000rpm的高速应用场景,还可替换为0.2mm厚度的薄规格硅钢片,进一步压低铁损占比,控制电机持续运行时的温升。齿部与绕组之间设置绝缘骨架,骨架采用耐高温的PBT材质注塑成型,能够承受155℃的长期工作温度,避免绕组过热出现绝缘失效。绕组浸漆处理采用真空浸漆工艺,保证漆液充分填充绕组缝隙,既提升绕组的整体结构强度,避免高速运行时绕组受电磁力作用出现松动异响,也能提升绕组的散热能力,将运行产生的热量更快传导至铁芯与机壳散出。

  在结构验证环节,这类定子需要完成绕组耐压测试、匝间绝缘测试、动平衡校正等工序,定子组件单独做动平衡时,剩余不平衡量需控制在G2.5级精度要求以内,避免高速运行时产生额外振动。实际装机测试时,可通过调整定子与转子的初始相对位置,匹配霍尔板的安装角度,进一步优化电机的换相点,提升整机的运行效率,降低换相过程中的转矩脉动。这类集中绕组的定子结构相比分布式绕组方案,绕组端部更短,铜材利用率更高,自动化绕线的适配性更好,适合大批量规模化生产,能够有效控制生产制造成本,同时结构可靠性更高,在各类中小功率无刷直流电机场景中都有广泛的适配空间。
