无人机用外转子无刷直流动力电机

这款外转子结构的无刷直流动力单元，目前在多旋翼工业级无人机、小型垂直起降航模、轻量化巡检飞行器领域应用占比极高，区别于传统内转子电机的结构逻辑，外转子设计直接将旋转磁钢集成在外壳本体上，省去了额外的传动连接结构，能直接输出扭矩驱动螺旋桨，大幅降低动力传递过程中的损耗。从实际使用场景来看，这类电机常被搭载在植保无人机、电力巡检无人机、航测无人机上，单台可匹配12-18英寸的碳纤维螺旋桨，单轴最大拉力可覆盖5-8kg区间，多台组合后可支撑10-30kg级的多旋翼飞行器完成作业，部分轻量化地面移动机器人、小型云台驱动结构也会选用同规格电机作为动力源，依靠低转速大扭矩的特性省去减速齿轮组，降低整体结构复杂度。

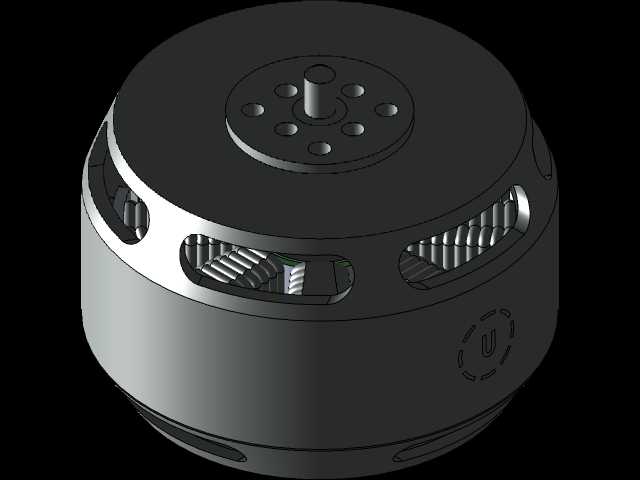

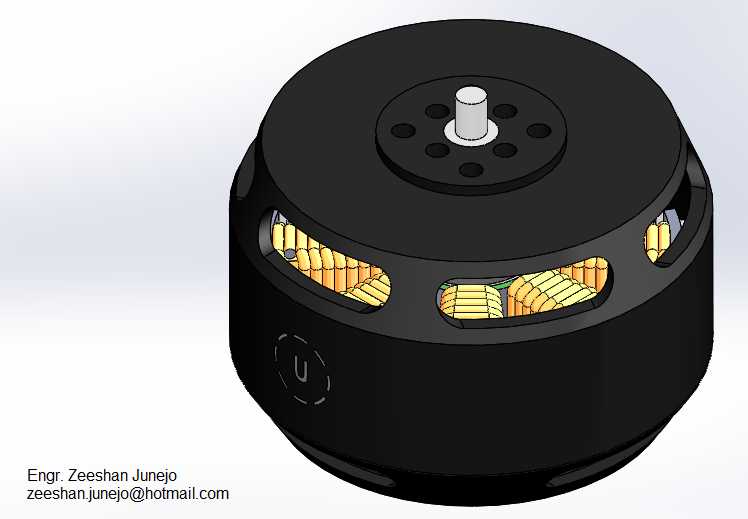

设计层面上，这款电机采用了短粗型的T型径向布局，定子绕组采用集中式绕线方案，绕组端部做了灌封固定处理，可抵御飞行器飞行过程中的高频振动，避免绕组漆包线磨损短路；外壳上开设的多组弧形通风槽，并非单纯的装饰结构，在转子高速旋转时可带动气流穿过定子与转子的间隙，直接带走绕组工作产生的热量，在持续满油门输出的工况下，绕组温升可控制在合理区间，避免永磁体高温退磁。顶部的输出轴采用台阶式定位结构，轴径匹配行业通用的螺旋桨安装座规格，安装端面做了平面度处理，可保证螺旋桨安装后无偏摆，降低动平衡调试难度；底部的安装基座预留了标准的通孔安装位，孔位间距匹配主流无人机机臂的碳管安装座尺寸，无需额外加工转接件即可完成装配。

从安装边界来看，电机整体径向尺寸控制在适配30-40mm直径碳管机臂的范围内，轴向高度不会超出机臂安装面过多，可避免飞行器飞行过程中电机外壳与机臂结构产生干涉；出线端从基座底部中心位置引出，可直接穿入碳管机臂内部走线，既减少飞行过程中的风阻，也能避免线材被螺旋桨气流带动剐蹭。实际选型过程中，这类KV490规格的电机适配6S锂聚合物动力电池供电，空载转速可匹配对应螺旋桨的最佳工作转速区间，在额定负载下的运转效率可达85%以上，能有效提升飞行器的续航时间；定子铁芯采用高导磁硅钢片叠压而成，叠片间做了绝缘处理，可降低高频工作下的铁损，磁钢采用高牌号钕铁硼材质，表面做了镀镍防锈处理，可适应高湿度、多粉尘的户外作业环境。

结构细节上，电机的上下端盖采用高强度铝合金一体加工成型，既保证了结构强度，也能通过金属壳体辅助散热，轴承采用双滚珠轴承结构，上下双支点支撑输出轴，可承受螺旋桨旋转产生的径向拉力与轴向振动，轴承位做了过盈配合处理，长期运转不会出现轴承松旷的问题；绕组的三相出线采用耐高温硅胶线，线径匹配额定电流需求，接线端做了镀锡处理，方便与电调进行焊接连接，避免虚接发热。在三维建模过程中，这类电机的模型需要重点还原安装孔位尺寸、输出轴定位尺寸、通风槽位置以及整体外形轮廓，方便结构工程师在做飞行器整体布局时进行干涉检查，提前确认机臂长度、螺旋桨间距、走线空间是否匹配，避免后期打样装配时出现尺寸冲突。
