齿轮连杆式机械臂夹持执行机构

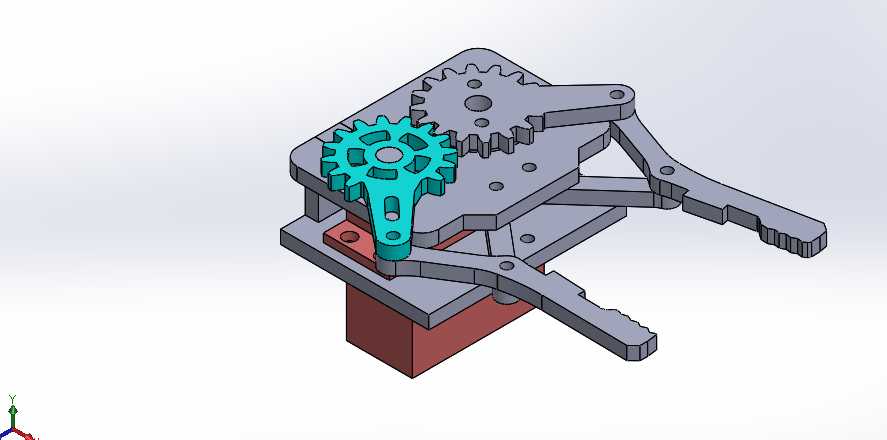

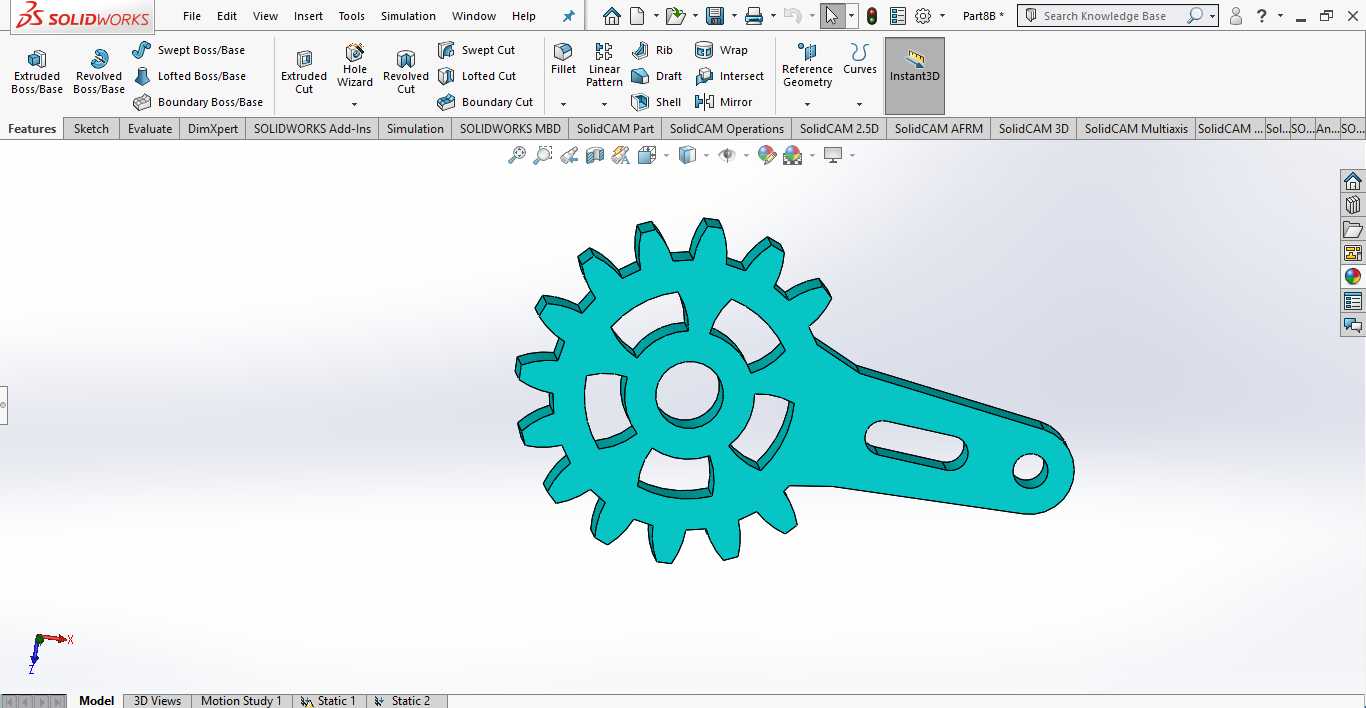

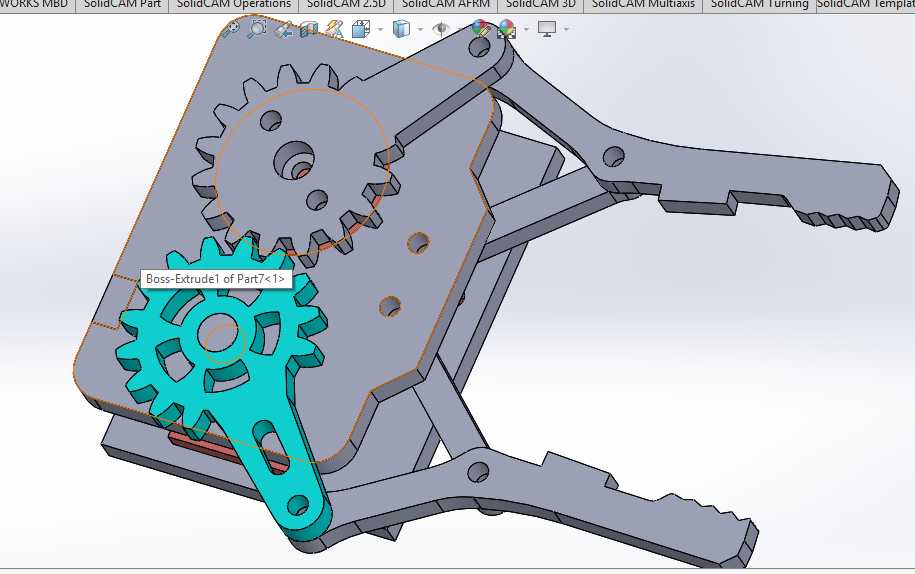

　　这款夹持执行机构的设计核心围绕齿轮-连杆的同步传动逻辑展开，区别于传统单气缸直驱夹爪的偏载问题，主动齿轮输入扭矩后，通过啮合传动带动从动齿轮同步反向转动，两个齿轮分别与对应侧的夹持臂连杆铰接，将齿轮的定轴转动转化为夹爪的同步对中开合动作，从传动原理上消除了两侧夹爪运动不同步带来的工件夹持偏移问题，在小规格工件的精密取放场景中适配性更强。从实际应用场景来看，这类夹持机构常搭载在小型桌面机械手、分拣工位的执行末端，可适配3C电子元器件、小型注塑件、机加工小零件的抓取转运，也可集成在自动化装配线的上料工位，完成待装配零件的精准取放与定位，相比气动夹爪，纯机械传动的结构无需额外布置气路管线，在洁净度要求较高的装配车间、或者空间紧凑无法布置气动管路的小型设备内部，安装适配性更优。

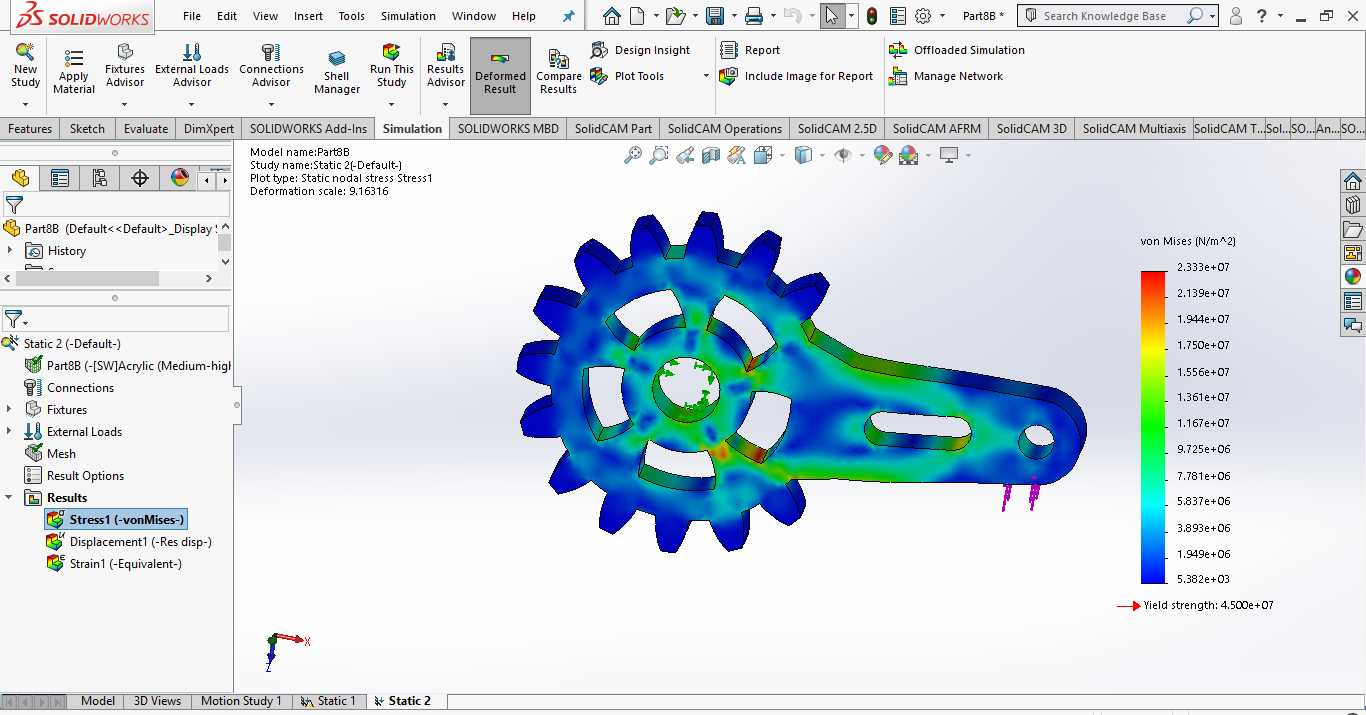

　　设计过程中优先考虑了夹持力的传递效率，齿轮副采用标准渐开线圆柱直齿啮合，传动过程中无轴向分力，降低了支撑轴的侧向负载，连杆与齿轮、夹爪臂的铰接位置均做了转动间隙优化，避免长期往复运动后铰接孔磨损带来的夹爪开合卡滞问题。夹爪的夹持面做了阶梯式齿形结构，可适配不同外形的工件，无论是规则的圆柱类零件、还是带平面的方形零件，都能通过齿面的咬合增大接触摩擦力，防止工件转运过程中脱落，同时夹爪臂采用了等强度的变截面设计，在保证夹持刚度的前提下尽可能降低整体重量，减少机械臂末端的负载惯量，提升机械手运动过程的响应速度。

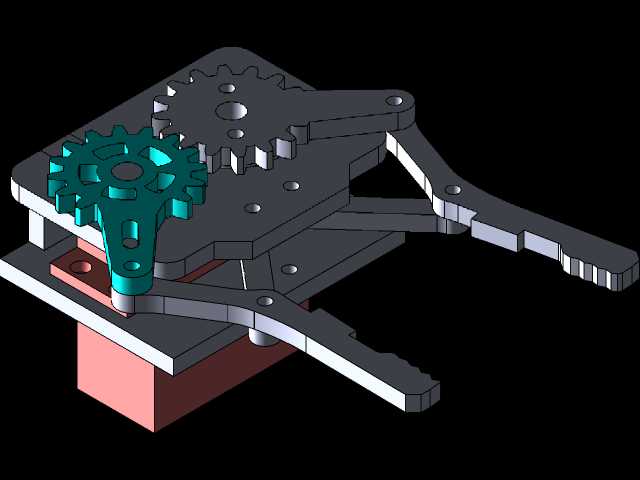

　　从安装边界来看，整个机构的基座采用方形平板结构，底部预留了标准的安装定位孔，可直接与标准机械臂的末端法兰对接，也可通过转接板固定在直线模组的滑台上作为固定工位的夹持执行件，整体安装高度控制在较低范围，不会过多占用机械手的垂直运动行程，侧向的夹爪开合行程覆盖了常见小型零件的尺寸范围，无需额外更换夹爪即可适配一定尺寸区间内的工件抓取需求。基座下方的驱动安装位可适配小型伺服电机或者旋转气缸作为动力输入，用户可根据自身设备的动力源类型灵活选配，不需要额外改动主体传动结构。

　　在结构细节处理上，所有铰接位置均设计了衬套安装位，可镶嵌铜质或者工程塑料自润滑衬套，减少转动副的磨损，延长机构的维护周期，齿轮与连杆的连接位置采用轴用挡圈做轴向限位，避免运动过程中零件窜动脱落，整体结构没有复杂的异形曲面零件，所有零部件均可通过常规的铣削、线切割工艺加工完成，加工成本可控，也方便后期的备件更换。不同于市面上常见的平行夹爪，这款连杆式夹爪的开合轨迹为圆弧对中式，在抓取薄壁类零件时，可通过调整铰接点的位置参数改变夹持力的作用角度，避免夹爪开合过程中对薄壁工件造成挤压变形，在小型薄壁塑料件、薄金属片的抓取场景中优势明显。

　　实际调试过程中，只需调整主动齿轮的输入转角即可控制夹爪的开合度，配合动力源的扭矩控制，可实现不同材质工件的柔性夹持，比如抓取脆性的塑料零件时降低输入扭矩，避免夹坏工件；抓取较重的金属零件时增大输入扭矩，保证夹持力足够。整个传动链的传动比经过优化，动力源输出较小的扭矩即可在夹爪端获得足够的夹持力，降低了对驱动元件的功率要求，有助于整套设备的成本控制。机构的整体布局紧凑，所有传动零件均布置在基座平板的上方，没有外凸的易干涉结构，在多工位密集布置的自动化产线中，不会和周边的工装、工件发生运动干涉，适配高密度的工位布局需求。
