猎鹰无人机专用电池固定安装支架

　　这款猎鹰无人机电池架是针对小型多旋翼无人机动力舱空间定制的承载固定构件，主要应用场景为消费级及工业级航拍、巡检类无人机的机身动力段，核心作用是完成飞行电池的可靠限位与承载，避免飞行过程中电池受振动、机动过载影响出现移位、松脱，保障整机供电链路的稳定性。从实际装机使用角度看，该构件直接衔接无人机机身中心板与飞行动力电池，既要承担电池自身重量带来的静载荷，还要承受无人机起降、急转、变速飞行时产生的交变冲击载荷，同时需要兼顾电池拆装的便捷性，满足日常作业中快速更换电池的使用需求。

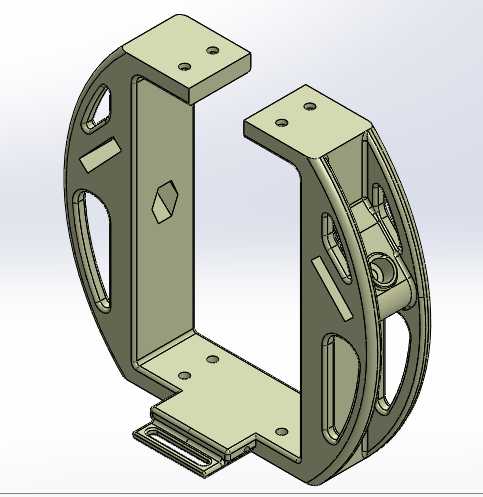

　　在功能特性设计上，该电池架采用双侧环抱式的承载结构，底部设置整面承托板，两侧为弧形立臂结构，顶部伸出两个带安装孔的固定耳片，可直接通过螺丝与无人机机身的中心安装板锁附固定，无需额外设计转接件。底部承托板上预留了多组定位孔位，既可以通过绑带穿过孔位对电池进行二次捆扎固定，也可以适配不同厚度的缓冲泡棉粘贴，抵消飞行过程中产生的高频振动，避免电池外壳与金属支架直接硬接触出现磨损。两侧弧形立臂上开设了多组异形减重槽，在不降低结构整体刚性的前提下尽可能削减构件自身重量，适配无人机对机载部件重量控制的严苛要求，立臂内侧预留的凸台结构可与电池外壳的限位凹槽配合，实现电池装入后的横向限位，避免飞行中电池出现横向窜动。立臂外侧的加强筋结构沿着受力方向布置，从底部承托板一直延伸到顶部固定耳片，形成连续的传力路径，将电池载荷均匀传递到机身安装位，避免局部应力集中导致支架断裂。

　　设计思路上，该构件优先考虑了无人机装机的空间边界约束，整体采用对称式布局，双侧立臂的弧形轮廓完全贴合猎鹰无人机机身中段的圆弧外形，不会突出机身轮廓影响飞行气动性能。顶部两个固定耳片的孔位间距严格匹配对应机型机身中心板的预装孔位，安装时无需对机身进行打孔改装，直接替换原有电池架即可完成装配。底部承托板前端预留的开槽结构，可避让电池的供电插头与走线空间，避免电池装入后插头被支架挤压导致供电接触不良，同时该开槽也可作为电池拆卸时的借力位，方便作业人员手指扣住槽位快速取出电池。结构壁厚设计上，固定耳片与底部承托板的主承载面壁厚保持均匀，立臂减重槽边缘做了圆角过渡处理，既避免加工过程中出现应力开裂，也防止装机维护时锐边划伤操作人员或电池线路。

　　从安装边界尺寸来看，该电池架整体内空宽度适配对应规格的锂聚合物电池外形尺寸，电池装入后双侧与立臂之间预留0.2mm的间隙，方便电池顺畅插拔，同时不会出现过大的旷量。顶部固定耳片的安装孔位中心距与机身安装孔完全对齐，孔位直径适配常用的M2.5安装螺丝，锁附后耳片与机身安装面完全贴合，无翘曲间隙。底部承托板的平面度控制在0.1mm以内，保证电池装入后与承托面完全贴合，受力均匀不会出现局部悬空。双侧立臂的高度与电池高度匹配，电池装入后顶部不会高出立臂上端面，避免与机身上部的飞控、GPS等模块产生安装干涉。整体构件的重量控制在轻量化区间，不会给无人机带来过多的无效载荷，同时结构强度可满足3倍电池重量的冲击载荷要求，适配无人机常规机动飞行的受力场景。在实际装机验证中，该支架可在高频振动环境下长期保持结构稳定性，电池拆装重复定位精度一致，不会出现多次插拔后限位松动的问题，立臂上的减重槽同时也可作为散热通道，帮助飞行过程中电池产生的热量快速流通散出，降低电池高温工作的风险。
