电子设备热成像相机Gumbel安装外壳

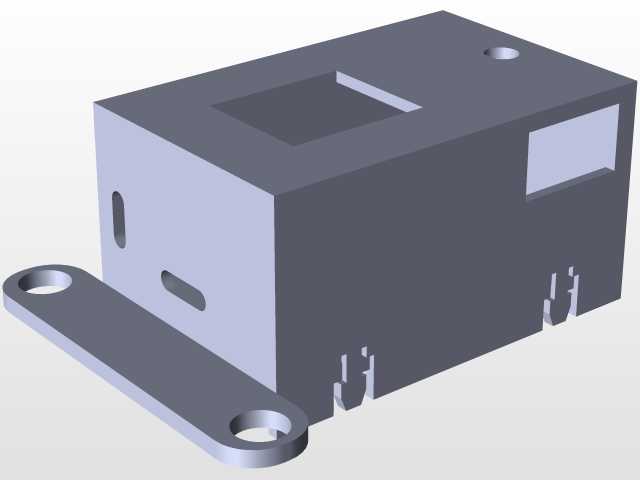

这款壳体主要面向嵌入式热成像采集模块的安装防护需求，在工业现场的设备状态巡检、狭小空间内的温度监测场景中，这类带集成安装耳的一体式壳体能够直接适配现有设备的安装孔位，不需要额外设计转接支架就能完成模块固定。从结构设计来看，壳体主体采用方正的腔体造型，内部预留的规整空间可以完整容纳热成像相机的核心感光组件、处理电路板以及配套的接线端子，腔体侧壁开设的长条形开槽一方面是为了给内部电路板的接口预留对位空间，避免装配时出现接口与壳体干涉的问题，另一方面也能在设备持续运行时形成辅助散热的气流通道，减少密闭腔体内的热量堆积，保证热成像传感器的测温精度不会因为自身温升出现漂移。

壳体单侧延伸出的一体化安装支耳是整个结构的关键受力部位，支耳上开设的两个圆形安装孔做了沉台设计，装配时螺丝头部可以完全沉入沉台内，不会突出支耳表面，既能够保证安装后壳体与安装基面完全贴合，也能避免突出的螺丝头剐蹭周边的走线或者其他零部件。支耳与主体腔体的衔接位置做了圆弧过渡处理，没有采用直角拼接的结构，这种设计能够降低注塑或者机加工过程中衔接位置的应力集中问题，即使在有持续振动的工业设备上长期使用，也不会出现支耳断裂的失效情况。

壳体顶面开设的方形开窗是对应热成像相机的镜头预留的通光位置，开窗的尺寸比镜头实际通光口径单边大出0.2mm的装配余量，既能够保证镜头视场不会被壳体边缘遮挡，也能给镜头装配时的对位调整留出足够空间，顶面单独设置的小圆孔是状态指示灯的导光孔，装配时可以直接在孔内嵌入导光柱，不需要额外做指示灯的固定结构。壳体侧壁的矩形开窗对应设备的调试接口位置，日常使用时可以搭配配套的防尘塞封堵，需要调试参数或者导出数据时直接拔出防尘塞就能插接调试线，不需要拆解整个壳体。

从安装边界来看，整个壳体的外轮廓尺寸控制得非常紧凑，支耳展开后的总宽度比主体腔体宽出30mm左右，安装时两个固定孔的中心距按照标准电子配件的安装规范设定，能够直接适配市面上多数工业设备预留的传感器安装位，不需要重新在设备面板上打孔。壳体的壁厚设计兼顾了结构强度与轻量化需求，主体壁厚保持均匀，没有出现壁厚突变的位置，不管是采用注塑工艺批量生产还是采用CNC加工做小批量试样，都能有效控制加工过程中的变形量，保证成品的尺寸一致性。

在实际装配逻辑上，这款壳体采用上下扣合的装配方式，腔体边缘预留的卡扣位可以在不使用螺丝的情况下完成上下壳的初步固定，后续如果需要做密封处理，只需要在扣合面涂覆密封胶就能达到IP54左右的防护等级，完全可以满足普通工业车间内的防尘防溅需求。壳体内部还预留了两个定位柱，对应电路板上的定位孔，装配时电路板可以直接套在定位柱上完成预定位，后续只需要打两颗固定螺丝就能完成电路板的牢固固定，整个装配流程不需要复杂的工装，一线装配人员就能快速完成组装，能够有效提升整机组装的效率。针对热成像相机的工作特性，壳体内部在对应传感器的位置没有设置多余的加强筋，避免加强筋遮挡传感器的背面散热路径，传感器工作时产生的热量可以通过壳体背面的平面直接传导到安装基面，借助安装基面的金属材质实现被动散热，不需要额外加装散热风扇就能保证设备长时间稳定运行。
