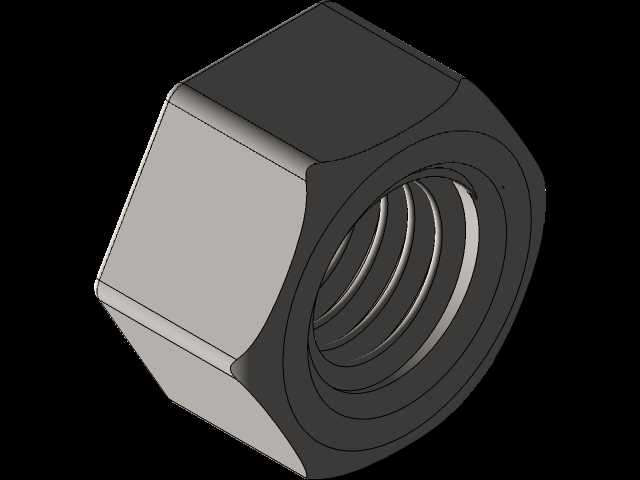

标准六角M5内螺纹紧固件结构设计

　　在各类机械装配场景中，六角螺母是应用覆盖范围最广的内螺纹紧固件之一，M5规格的六角螺母更是小载荷连接工位的核心配套零件，从消费电子设备的内部结构固定，到小型自动化设备的钣金机架拼接，再到普通民用五金的组装场景，都能见到这类零件的身影。这类螺母的核心功能是与对应规格的外螺纹螺栓、螺柱配合，通过螺纹副的咬合作用，对两个或多个带通孔的零件施加轴向压紧力，实现被连接件的可拆卸固定，相比铆接、焊接等不可拆连接方式，螺纹连接的优势在于可反复拆装调整，不会破坏被连接件的基体结构，方便设备后期的维护、检修与零部件更换。

　　从结构设计逻辑来看，六角外形的选型并非随意设定，六角形的六个受力面能够完美适配普通开口扳手、套筒扳手、活动扳手等通用装配工具，在装配空间允许的情况下，扳手每次只需旋转60度即可完成一次卡位切换，相比四角螺母需要旋转90度才能换位的设计，更适合狭窄装配空间内的操作，同时相比八角、十二角等多角外形，六角结构的棱边强度更高，在施加较大拧紧力矩时不容易出现棱边打滑、圆角变形的问题，兼顾了装配便利性与结构强度。内螺纹部分采用标准公制粗牙螺纹设计，牙型角为60度，螺纹大径、中径、小径的公差带均符合普通螺纹的通用公差要求，能够与市面上所有符合国标要求的M5外螺纹零件实现无阻碍旋合，不需要额外的适配加工。

　　在尺寸边界设计上，这类M5六角螺母的对边宽度、对角尺寸、整体厚度都严格遵循通用紧固件的尺寸规范，对边宽度的设计既保证了扳手卡位时有足够的接触受力面积，避免拧紧时应力集中压坏螺母棱边，又不会因为外形尺寸过大占用过多装配空间，适配M5螺栓常用的5.2-5.5mm通孔安装尺寸，安装时螺母的支撑面能够完全覆盖通孔周边的被连接件表面，不会出现压溃薄板件、或者支撑面悬空导致拧紧力不足的问题。螺母的两个端面都设计有平整的支撑面，表面粗糙度控制在合理范围内，既能够保证与被连接件表面紧密贴合，减少拧紧时的端面摩擦力矩波动，又不会因为过高的表面精度要求增加不必要的加工成本。

　　在实际选型应用中，这类M5螺母通常根据使用场景的载荷要求、环境腐蚀要求选择不同的材质，普通室内干燥环境下的装配可以选用低碳钢镀锌材质，成本低廉且能满足基础防锈要求；在有一定腐蚀风险的户外或者潮湿环境中，可以选用304不锈钢材质，具备更好的防锈抗腐蚀能力；在有轻量化要求的场景中，还可以选用铝合金材质的同规格螺母，在保证足够连接强度的前提下降低整体装配重量。设计三维模型时，需要重点保证螺纹牙型的轮廓精度，以及六角外形与内螺纹的同轴度，避免出现螺纹偏心导致装配时螺栓偏斜、拧紧后受力不均的问题，同时六角棱边处需要设计微小的倒角工艺结构，去除加工产生的锐边毛刺，既避免装配时划伤操作人员，也能引导螺母顺利对准安装孔位，提升装配效率。在做整机装配的干涉检查时，要注意预留出扳手操作的空间，确保螺母安装位置周边有足够的扳手活动余量，避免出现零件加工完成后无法顺利拧紧的装配问题，同时要核算螺纹旋合长度，保证螺母与螺栓的旋合圈数足够承受设计要求的轴向拉力，避免出现螺纹滑牙、连接失效的情况。
