TSSOP16薄型小尺寸贴片封装电子元器件

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类封装的元器件选型直接决定了整板的空间利用率、焊接良率与长期运行可靠性，TSSOP16这类薄型缩尺寸小外形封装，是目前16引脚中小规模集成电路应用最广泛的封装形态之一，常被用于逻辑芯片、接口转换芯片、小型驱动芯片、电源管理芯片的载体设计。从实际板级应用的场景来看，这类封装的器件大多部署在板卡的信号链前段、电源分配支路或者低速接口拓展区域，相比传统的SOIC16封装，它的本体厚度更薄、引脚间距更紧凑，能够在相同引脚数量的前提下，减少近40%的板面占用面积，同时降低器件本体的高度，适配超薄型电子产品的内部堆叠需求，比如便携检测设备、薄型工控采集模块、车载影音控制板这类对内部空间有严格限制的产品，都会优先选用该封装的器件完成电路搭建。

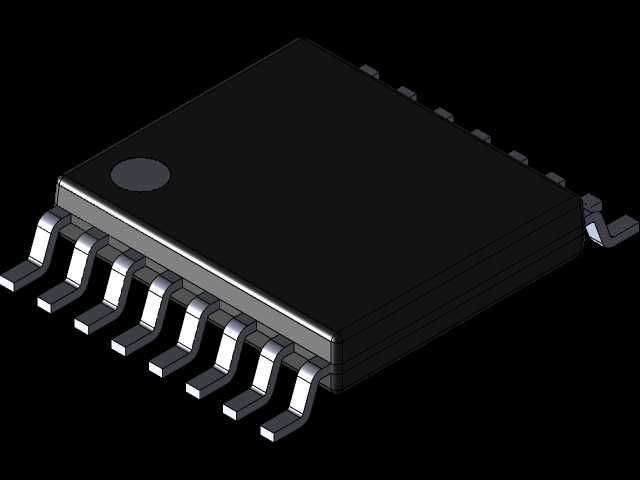

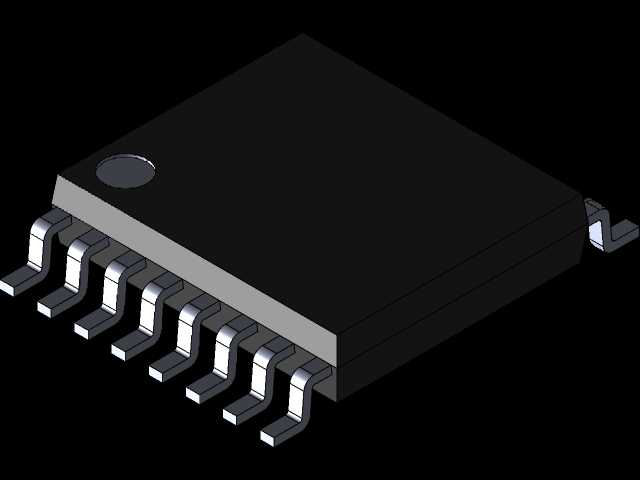

　　从设计逻辑上看，这类封装的三维建模首先要严格对齐JEDEC相关封装标准的尺寸边界，不能随意偏差参数，否则后续生成的PCB封装库会出现引脚对位偏移、钢网开孔不匹配的问题，直接导致SMT焊接时出现连锡、虚焊、器件立碑等工艺缺陷。建模过程中首先要确认本体的长宽尺寸公差，通常塑封本体的边角会做微小的倒角处理，避免生产过程中塑封体出现应力开裂，本体一端的圆形定位标记是封装方向识别的核心特征，这个标记的位置必须对应1号引脚的侧方，和引脚的排布顺序严格对应，避免后续装配时出现器件反向贴装的问题。引脚部分采用的是鸥翼型成型设计，这种引脚形态的优势在于焊接时焊锡能够沿着引脚的弯折面形成良好的浸润弯月面，既能够保证焊接的机械强度，也能在PCB板受冷热冲击产生形变时，通过引脚自身的微小形变吸收应力，避免引脚和塑封体的连接位置出现断裂。建模时需要精准还原引脚的弯折角度、伸出长度、引脚间距以及引脚末端的共面度要求，通常这类封装的引脚共面度公差需要控制在0.1mm以内，否则在回流焊过程中，部分引脚无法和焊盘充分接触，会形成虚焊隐患。

　　在安装边界的考量上，做三维布局时不仅要留出器件本体的占位空间，还要在器件的周边预留足够的工艺间隙，比如器件本体距离板边的距离要满足SMT轨道传输的要求，距离周边较高元器件的距离要满足返修时热风枪的操作空间，引脚外侧要预留出焊盘的延伸长度以及测试点的布置空间，不能因为追求极致的空间压缩，把器件贴装到板边或者紧贴其他高大元件，导致后续生产、返修环节无法操作。另外塑封本体的表面是哑光黑色的环氧塑封材质，建模时的材质表现要还原这种材质的哑光质感，不要做成高光亮面，避免在做整机装配干涉检查时，因为材质反光误判间隙尺寸。引脚部分是合金基材表面做镀锡处理，建模时要体现出金属的轻微质感，但不需要过度做镜面效果，符合实际工业元器件的外观特征。

　　从实际工程使用的角度，这类封装的三维模型主要用于两个核心场景，一是PCB设计阶段的3D布局校验，通过导入精确的封装模型，检查器件和周边结构件、其他元器件之间是否存在干涉，确认器件的高度是否满足产品外壳的内部净空要求，避免打样后出现器件顶壳、装配干涉的问题；二是生产工艺环节的钢网设计、贴片机程序校验，通过精准的模型可以提前确认吸嘴的吸取位置是否在器件本体的中心，避免贴装时出现器件偏移。很多初级工程师在做这类封装建模时，容易忽略引脚的成型细节和本体的定位标记，要么把引脚做成直插式的形态，要么漏做方向标记，导致后续生产时出现方向识别错误、焊接不匹配的问题，实际上这类标准化封装的每一个尺寸细节都对应着生产工艺的实际要求，哪怕是0.05mm的尺寸偏差，都可能在批量生产时造成整板的焊接不良。另外在做板级热设计时，也要考虑这类封装的散热特性，薄型塑封本体的散热路径主要通过引脚传导到PCB的铜箔上，所以建模时如果要做热仿真的前置准备，还要准确还原引脚和塑封体的接触面积，不能把引脚和本体做成完全分离的结构，否则热仿真的结果会和实际情况出现较大偏差。
