薄型四方扁平封装TQFP44芯片结构

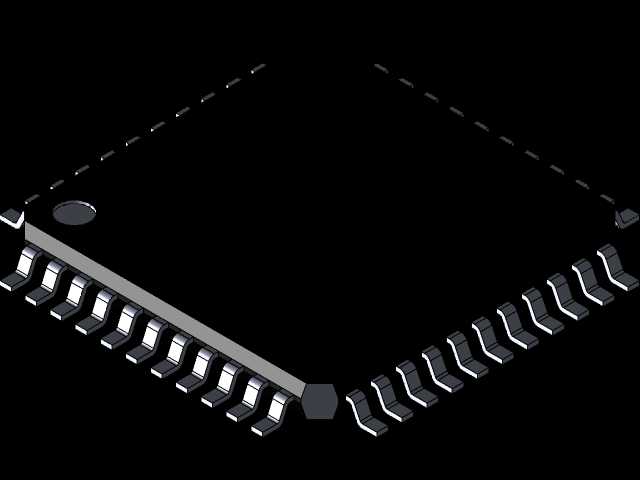

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作里，TQFP44这类薄型四方扁平封装的集成电路是出镜率极高的元器件，不少刚接触结构协同设计的工程师，容易只关注芯片的电气参数，忽略封装的机械尺寸与安装边界，最后做出来的PCB焊盘偏差、结构件干涉，导致SMT贴片时出现虚焊、桥接，甚至整板装配时芯片和周边屏蔽盖、散热片顶死的问题。做这个三维结构的时候，最先要锚定的就是引脚的共面度要求，TQFP封装的引脚是从封装本体四个侧面向外引出再向下弯折形成鸥翼形态，每侧均匀分布11个引脚，合计44个引脚，引脚间距统一为0.8mm，这个间距属于中等密度贴片封装，对焊盘的宽度、长度以及相邻焊盘的阻焊桥宽度都有明确的匹配要求，

　　建模时每一个引脚的弯折弧度、引脚末端的平面度都要和实际量产的封装尺寸对齐，不能为了建模省事把引脚做成直片，不然导出的STEP模型导入PCB设计软件做干涉检查时，会出现引脚和焊盘错位的误判。封装本体的边角位置做了尺寸精准的定位标记，也就是一角的圆形凹点和对角的斜切标识，这个细节在建模时不能省略，SMT生产线上的视觉对位系统就是靠这两个标记识别芯片的贴装方向，一旦模型漏做这个特征，结构评审时很容易让产线工艺人员误判方向，导致整批芯片贴反报废。从安装边界来看，TQFP44的封装本体厚度属于薄型封装范畴，本体距离PCB板面的高度在1mm左右，建模时要准确还原本体底部和PCB表面的悬空间隙，

　　这个间隙是SMT回流焊时焊锡毛细流动形成可靠焊点的关键空间，如果模型把本体底部做成和PCB板面完全贴合，后续做热仿真的时候就会错误计算芯片的散热路径，毕竟这类封装的散热除了通过引脚传导到PCB铜箔，还有一部分热量是通过本体底部和PCB之间的空气层对流散出的。不少工程师在做板卡结构设计时，会给这类多引脚芯片预留散热片或者屏蔽罩的安装空间，这时候模型的整体外轮廓尺寸就尤为重要，包括引脚向外伸出的总宽度、本体的长宽尺寸，都要严格按照JEDEC的封装标准来做，不能有尺寸偏差，不然预留的屏蔽盖内槽尺寸不对，要么盖上去压到引脚造成短路，要么间隙太大屏蔽效果不达标。实际应用场景里，TQFP44封装的芯片常用来做微控制器、接口转换芯片、

　　小型逻辑器件，这类芯片大多布置在板卡的核心功能区，周边往往会布置0402或者0603尺寸的去耦电容，建模时还原准确的引脚位置和本体轮廓，也能帮助PCB布局工程师提前预判电容和芯片本体的间距，避免出现电容贴装时和芯片本体干涉的问题。另外，鸥翼型引脚的抗弯折强度也是设计时需要考虑的点，建模时还原引脚的厚度和弯折半径，能让后续做板卡抗振动仿真时，更准确地模拟引脚在振动工况下的应力分布，提前预判引脚断裂的风险，毕竟工业类板卡往往要承受几G到十几G的振动载荷，引脚的机械强度直接决定了整板的使用寿命。很多新手建模时容易忽略引脚根部和封装本体结合处的圆角特征，这个位置其实是引脚应力最集中的区域，量产时封装厂会在这个位置做密封胶填充，模型里还原这个微小的结构特征，能让后续的应力仿真结果更贴近实际情况，不会出现应力值计算偏低的误判。从装配流程来看，这类封装的芯片在SMT贴装时，吸嘴是吸附在封装本体的顶部中心位置，所以模型的顶部平面要保证完全平整，不能有多余的凸起或者凹陷特征，不然贴片机吸嘴吸附时会出现漏气，导致芯片吸偏、掉件的问题。做这个结构模型的时候，没有做多余的简化，每一个引脚的形态、本体的标识特征、边角的定位结构都完全对齐量产封装的实际尺寸，不管是用来做PCB的3D布局检查、结构件的干涉校验，还是做生产工艺的仿真模拟，都能直接复用，不需要再做额外的尺寸修正。
