MOC810X光电耦合器封装三维结构

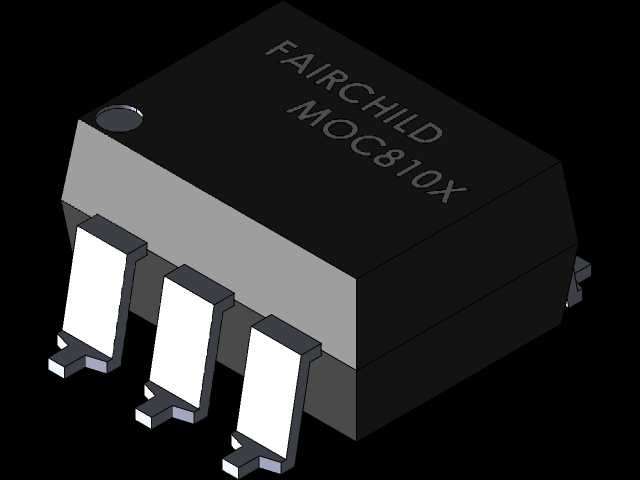

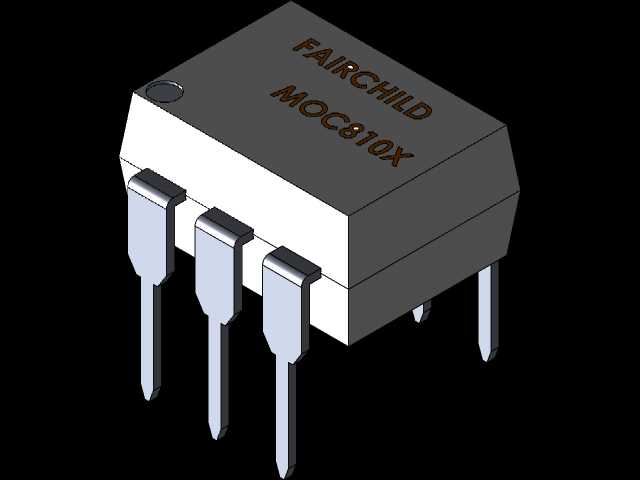

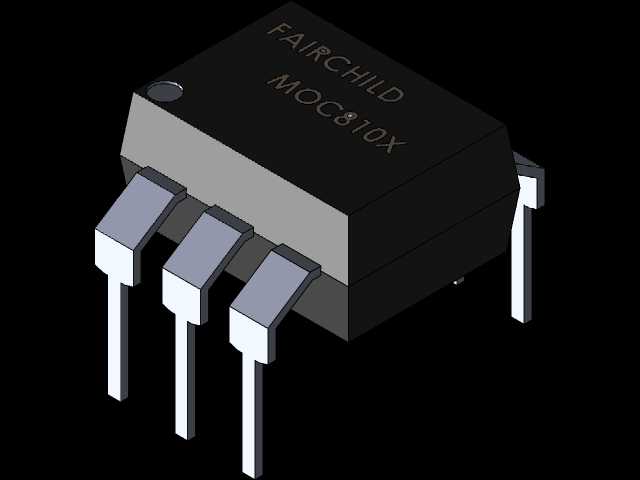

在工业控制板卡、开关电源、信号隔离回路的设计工作中，光电耦合器是实现强弱电隔离、阻断回路共模干扰的核心无源器件，MOC810X作为常用的晶体管输出型光耦，广泛覆盖工控IO端口隔离、低压信号链路噪声阻断、消费类电源反馈回路等场景，其封装结构的三维建模精度，直接影响PCB布局阶段的干涉检查、装配环节的器件适配性验证。本次建模覆盖该型号常用的三类封装形态，分别对应直插DIP6、宽体DIP、窄体SOIC三类主流安装规格，建模过程中完全参照器件实际生产的公差带要求还原外形细节，没有做理想化的棱角简化。从实际选型使用的角度看，直插DIP6封装的器件多用于通孔焊接的传统工控板、电源板，这类板卡通常对器件的机械固定强度有一定要求，建模时还原了引脚的成型角度、引脚伸出本体的长度，以及引脚根部与塑封本体的过渡圆角，避免布局时出现引脚焊盘与器件本体干涉的问题；400lead规格的DIP封装对应宽引脚间距的工业级宽体版本，这类器件通常应用在环境温差较大、板卡存在一定振动的工业现场，建模时特意还原了本体顶部的极性标记凹点，也就是器件一角的圆形凹陷标识，这个细节在SMT或者手工插件时是极性核对的关键参照，很多新手建模时容易遗漏这个特征，导致生产环节出现极性反接的风险。300lead对应的SOIC贴片封装版本，多用于高密度布局的小型化控制板、便携设备电源板，这类封装的器件厚度更薄，引脚为鸥翼型成型，建模时还原了引脚的弯折弧度、引脚末端的共面度公差，在做PCB贴片仿真时，这个共面度的细节直接影响锡膏印刷厚度的计算、回流焊后的虚焊风险评估。设计建模过程中，没有采用统一拉伸生成实体的偷懒做法，而是将塑封本体、内部框架引出的引脚、本体表面的丝印标识分别做独立特征建模：塑封本体的分模线位置还原了实际器件的合模痕迹，虽然这个特征不影响装配，但在做整机外观渲染、产品装配工艺动画时，这个细节能大幅提升模型的真实感；引脚部分按照实际器件的镀层厚度做了微小的厚度偏移，还原真实引脚的金属质感，同时引脚与塑封本体的衔接处做了微小的溢胶特征还原，符合实际塑封器件的生产外观。从安装边界的维度看，三类封装的模型都预留了焊接后的安全间隙：直插版本的引脚伸出PCB背面的长度按照常规波峰焊的剪脚要求设置，避免引脚过长触碰下方的结构件或者散热片；贴片SOIC版本的本体下方预留了焊盘的锡膏厚度空间，避免布局时将器件本体压在丝印线条或者其他表层走线之上。在实际的设备调试场景中，这类光耦通常布置在板卡的输入输出端口附近，建模时还原的本体实际高度，能帮助结构工程师核对板卡安装后，器件与外壳内壁、相邻接插件、散热片之间的安全距离，避免出现装配时器件被外壳压损、或者距离高压器件不足安规距离的问题。很多工程师在选型光耦时只关注电气参数，忽略封装的实际尺寸偏差，比如不同厂商生产的同型号DIP6光耦，本体宽度可能存在零点几毫米的偏差，引脚的成型角度也会有细微差异，本次建模参照主流厂商的量产规格做了中位值还原，既可以直接用于常规板卡的布局设计，也可以作为基础模型根据不同厂商的规格书做细微调整，大幅减少重复建模的工作量。在信号隔离回路的设计中，光耦的爬电距离是安规验证的核心指标，建模时特意还原了塑封本体表面的弧度，以及引脚之间的塑封凸起隔断，这个细节能帮助工程师在做安规距离校核时，准确计算引脚之间沿塑封表面的爬电路径长度，避免设计完成后才发现爬电距离不足，需要重新改版调整布局。
